算量软件使用范围越来越广,计算的工程越来越多,并且现在的工程类型日趋复杂,要求也越来越细,我们会发现用软件算量总是有些地方无法直接计算,针对这种情况大家总是一筹莫展不知改如何解决,有的干脆手算,其实对于这种软件无法直接计算的情况,我们也可以换一种思路来处理,下面就针对大家反馈较多的几种情况,介绍几种用软件来处理的思路:
一种板负筋两种分布筋

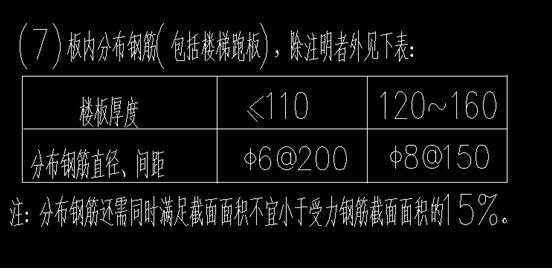

我们有时在工程中会碰到这种情况:板分布筋是根据板厚不同而设定的,如图(1.1)所示,

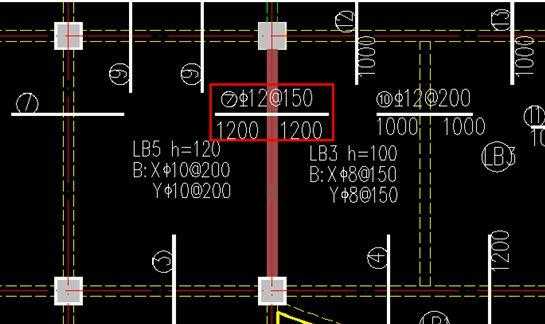

板厚小于110mm时,分布筋为A6@200,板厚在120~160mm,分布筋为A8@150,对于这种情况有时在工程中就会出现同一根负筋两侧所配置的分布钢筋信息的不同,如图(1.2)所示:
负筋7向两侧延伸同时伸至LB5与LB3,负筋7的理论计算长度L=1200+1200+左弯折(120-30)+右弯折(100-30),分布筋需要分别计算向左延伸的根数与长度,与向右延伸的根数与长度,那么我们在软件中如何解决这个问题呢?
首先把这根负筋拆分成两根负筋分别定义,一根负筋代表一侧的负筋线长度;
其次:每根负筋的左或右弯折在定义时要输入为“0”;
再次:把属性中第六条“单边标注支座负筋”修改为“负筋线长度”;

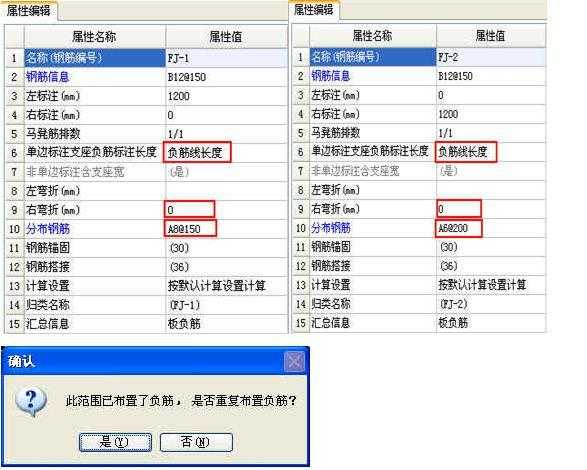

定义好后的属性如下图(1.3)与(1.4)所示,照此图示定义好后,把这两根负筋画到图上,画第二根负筋时,软件会提示如图(1.5),点击“是”,软件就会自动分别计算分布筋根数了,且负筋长度计算结果与要求一致。
基础层柱在本层锚固

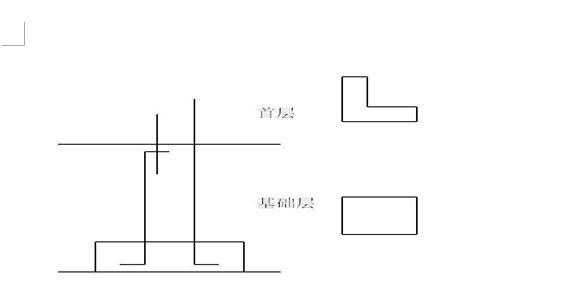

现在的工程结构类型千变万化,一些工程由于考虑受力或其它的原因,会把基础或地面以下部分设计为框架结构,地面以上设计为短肢剪力墙结构,那么在基础层柱为框架柱,但出了基础之后为暗柱,这样就会导致框架柱有部分钢筋与暗柱无法连接,需要直接锚固,如图(2.1)所示的情况:
现在我们软件没有考虑柱在基础层锚固的问题,所以针对此种情况我们可以进行如下设置达到精确算量的目的。

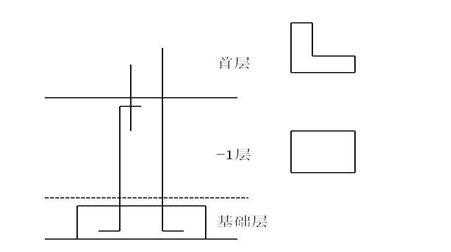

1、设置楼层时,除了设置基础层外再另置一层地下室,基础层层高为基础高度,地下室层高为基础顶面到首层地面的高度,如图(2.2)所示
2、在基础层绘制基础,但不需要画柱子

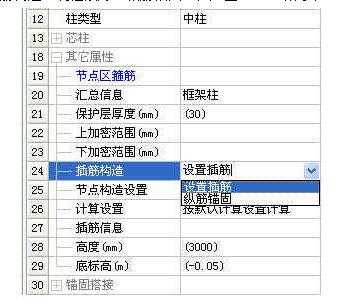

3、在地下室层根据图纸定义柱子属性,画柱子。但要注意定义柱子属性时要将柱子的“插筋构造”属性改为“纵筋锚固”,如图(2.3)所示,
4、根据图上要求有几根钢筋需要锚固,输入钢筋信息时前面加“*”号,如有4根钢筋无法连续上伸,输入*2B25。
还有一种情况是建立地下车库时,柱子的高度算法,方法与以上情况类似,只是柱子底标高可能不同,但在出了地面后都是在本层锚固的, 也是同样的方法设置,只需要注意将柱子底标高和相应位置的基础面标高设置一致。这样软件在计算柱子高度才会将柱子直接插到基底。
