晶闸管照明开关电路及工作原理是什么？

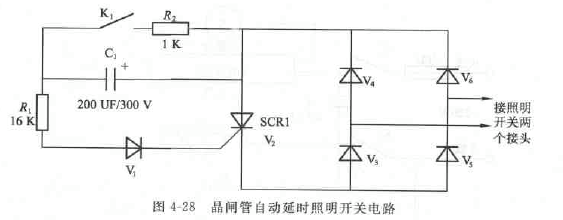

答：晶闸管自动延时照明开关电路，见图4--28.
在图4--28中，二极管V3~V6组成电桥其中一个对角线上的两个接点接晶闸管SCR1，另一个对角线上的两个接点引出线接在照明开关的接点上。当开关K1 闭合时.在交流电源的一个半周时间.晶闸管SCR1导通.使电桥的对角线短接，因而照明灯亮:当开关K,断开时，电容C1经R1、V1，向晶闸管控制极放电使得通过晶闸管控制极的电流继续存在，这样照明灯在电容放电的一段时间内延时点亮，然后熄灭。
4--28
晶闸管照明开关电路及工作原理是什么？
答：晶闸管自动延时照明开关电路，见图4--28.
在图4--28中，二极管V3~V6组成电桥其中一个对角线上的两个接点接晶闸管SCR1，另一个对角线上的两个接点引出线接在照明开关的接点上。当开关K1 闭合时.在交流电源的一个半周时间.晶闸管SCR1导通.使电桥的对角线短接，因而照明灯亮:当开关K,断开时，电容C1经R1、V1，向晶闸管控制极放电使得通过晶闸管控制极的电流继续存在，这样照明灯在电容放电的一段时间内延时点亮，然后熄灭。
4--28
