湿式报警阀的构造和工作原理及应安装的位置有哪些？

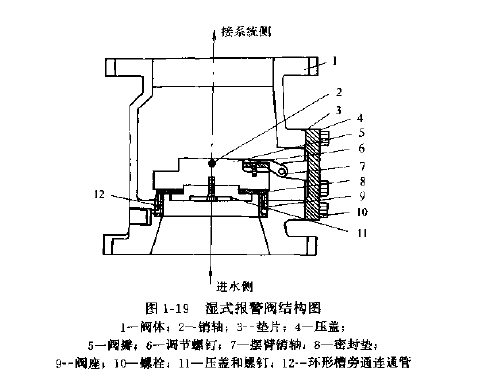

湿式报警阀的构造见图119，报警阀主要由阀体、阀座、阀瓣、密封垫片、连杆、环形槽旁通连接管、泄水、压力表接管等组成。

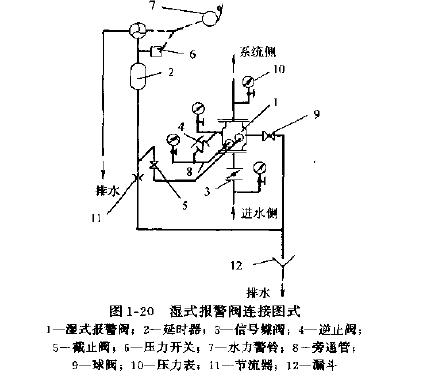

湿式报警阀的工作原理:图l20中为湿式报警阀的连接图式，在平时状态下与旁通管连接的阀瓣上部的压力大干下部进水侧的压力，所以阀瓣会紧紧的压在阀座上。当喷洒头因发生火情喷水时，接系统侧的水压下降，连接在阀体的旁通管此时起着节流作用，不能使供水侧与系统侧的压力平衡，并形成一压差(即阀座两侧)。此压差将阀瓣顶开。进水侧即可连续向系统供水，进行喷水灭火。
图中当系统连续供水同时，从环形槽有水流出，通过连接延时器、压力开关，由水力警铃发出报警讯号，并启动喷淋主泵连续供水。
湿式报警阀应安装在喷淋系统的总立管上，安装高度应按设计及标准图集要求，排水管不应直接连在排水系统上，应做排水漏斗再接至附近的排水点。
1--19
1---20
