01、沟槽开挖
根据测设的中线,高程控制桩放出管沟中心线和高程点后再开挖沟槽。开挖由上游向下游进行。
1、先施工污水管道,待污水管道分段完成后,再进行雨水管道的开挖,沟槽土应在管道安全线以外堆放,以便管道安装,砼浇筑等工作。
2、根据图纸设计确定管道沟槽的开挖断面。
3、开挖管沟时,不得破坏下面土的结构,使用挖掘机施工时,可保留30cm厚土层不挖。若人工挖土后不能立即浇筑混凝土基础时,槽底可保留15cm厚土层不挖,当土方挖到接近设计标高时,应在槽内打高程控制桩,以控制挖土深度,防止过浅或超挖,局部超挖部分应回填夯实处理。
4、因本工程地质资料不详,管沟的开挖过程中,应对土质情况、地下水位和原有管线等情况及时了解掌握,该采取保护的,要及时地采取保护措施。对有流砂层时,可采用以下施工方法:
5、沟槽切断原有排水沟或排水管道,如无其它适当方法排水时,应架设安全可靠的渡槽或渡管。
6、当开挖沟槽发现已建的地下各类设施或文物时,应采取保护措施,并及时上报甲方及有关单位处理。
7、沟槽的开挖质量应符合下列规定:沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。槽底高程的允许偏差为±20mm。
8、对开挖的管道沟槽,要及时地设置警示标志,并对其进行封闭管理,以防意外事故的发生。
开挖的土方全部外运。

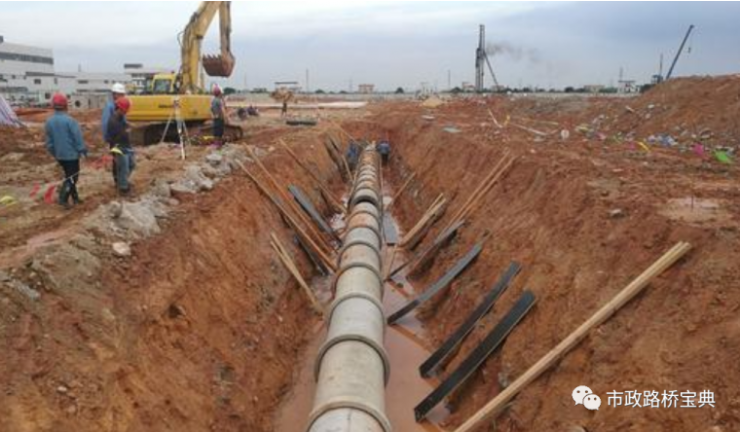

02、管道安装
1、先做基础,并严格控制高程,严禁超高和太低,上平面应保持清洁,
2、下管:
A 下管前对管子进行外观检查,管材是否符合设计要求,经鉴定合格后方可使用。
B 下管采用吊车下管,由两个检查井的一端开始,管道应慢慢下落到基础上,沟槽若有支撑时,不得与槽壁支撑及槽下管子相碰撞,防止下管绳索折断或突然冲击砸坏基础。
C 吊车下管时,吊车架设的位置不得影响沟槽边坡的稳定性,吊车在高压输电线路附近作业时与线之间的安全距离应符合当地电业管理部门的规定。
D 管节放在基础上后即进行校正、找直,可采用龙门架、手动葫芦,将管节两端慢慢提起,在基础上移动,校正时,管道接口间要保留一定的间隙,一般为10mm。
03、闭水试验
根据规范要求,污水管道做闭水试验。
1、管道在回填土前应采用闭水法对管道进行严密性试验,试验管段应按井距分隔,带井试验
2、管道闭水试验时,试验管段应符合下列规定:
1)管道检查井外观质量已验收合格。
2)管道未回填土且沟槽内无积水。
3)检查井内不做试验的管段应堵好,不得渗水。
3、闭水试验应按下列程序进行:
1)试验管段灌满水后浸泡时间不应少于24h。
2)试验水头应以试验段上游管顶内壁加2m计。
3)当试验水头达规定水头时开始计时,观测管道的渗水量,直至观测结束时,应不断向试验管段内补水,保持试验水头的恒定。渗水量的观测时间不得少于30min。
4)实测渗水量应按公式计算Q=W/T·L
式中Q-实测渗水量(L/min)
W-补水量(L)
T-实测渗水量观测时间(min)
L-实验管段的长度(m)
04、管沟回填
1、混凝土污水管在闭水试验完成,并办理隐蔽工程验收记录,即可进行回填。分层回填的材料和厚度按设计图纸要求来施工。
2、沟槽回填土时,砖、石、木块等杂物应清除干净。
3、回填土时应用原土回填,槽底至管顶以上500mm范围以内,回填的土中不得有大于50mm的砖、石等硬块。
4、回填土的含水量,宜按采用的压实工具控制在接近最佳含水量为宜。
5、回填土的每层虚铺厚度,应按采用的压实工具和要求压实确定。对一般压实工具,铺土厚度可按下表选用。
6、回填土每层的压实遍数,应按要求的压实度,压实工具、虚铺厚度和含水量,经现场试验确定。
7、管道两侧和管顶以上50cm范围内的回填材料,应由沟槽两则对称运入槽内,不得直接扔在管道上,回填其它部位时,应均匀填入槽内,不得集中推入。
8、当采用重型压实机械压实或较重车辆在回填土上行驶时,管道顶部以上应有一定厚度的压实回填土。其最小厚度应按压实机械的规格和管道的设计承载力确定。
9、检查井周围的回填,应与管道沟槽的回填同时进行,当不便同时进行时,应留台阶式接茬。
05、检查井
1、检查井的尺寸符合设计要求施工。
2、井底基础应与管道基础同时浇筑。
3、检查井内的流槽,宜与井壁同时进行砌筑,表面应采用砂浆分层压实抹光,流槽应与上下游管道底部接顺。
4、在井室砌筑时,应同时安装踏步,位置要准确。踏步安装时,周围孔隙用1:2水泥砂浆封实。踏步安装后,在砌筑砂浆或砼未达到规定抗压强度产不得踩踏,砼井壁的踏步在现浇时安装。
5、检查井接入圆管的管口应与井内壁平齐,管道穿井壁处,应严密不漏水。
6、砌筑检查井内、外壁抹面应分层压实。
7、检查井砌筑或安装至规定高程后,应及时浇筑或安装井圈,盖好井盖。
8、检查井井口周边50cm范围内用二灰土分层回填夯实至路面底基层,然后在沥青砼面层下浇筑20cm后25号水泥砼加固。

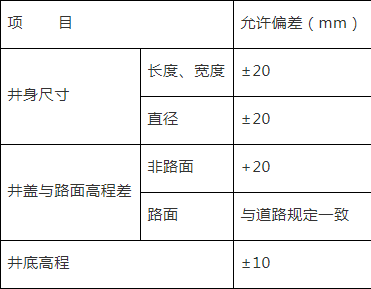

9、检查井允许偏差应符合:
10、钢筋混凝土盖板安装
钢筋混凝土盖板应按设计吊点起吊、搬运和堆放,不得反向放置,盖板安装前,墙顶清扫干净,洒水湿润,而后铺浆安装;盖板安装的板缝宽度应均匀一致,吊装时应轻放,不得碰撞。盖板就位后,相邻板底错台不应大于10mm,板端压墙长度,允许偏差为±10mm。板缝及板端的三角灰,应用水泥砂浆填抹密实。
管道铺设质量控制要点
1、沟槽开挖
依基底标高,严格控制开挖深度,机械开挖深剩下10cm左右后人工开挖至设计标高,严禁超挖,槽底高程允许偏差控制在0—30mm。开挖过程中根据地下水位做好降水工作,槽底下不得受水浸泡。
2、平基、管座
平基管座要振捣密实,防止有空洞现象,对其砼强度作为主要检查项目,每100m取一组试块进行试验,且必须按《砼强度检验评定标准》GBJ107-87的规定取样、制作、养护、试验及评定,要求检查合格率达到100% 。偏差控制:a、垫层:高程0—15mm,中线每侧宽度应不小于设计;b、平基:高程0—15mm,厚度不小于设计,中线每侧宽0— +10mm;c、管座:肩宽-5—+10mm,肩高±20mm;蜂窝麻面面积﹤10% 。
3、安管
安管应顺直、稳固、缝宽均匀,管底坡度无倒流水,管内无杂物,中线位置允许偏差﹤15mm,该雨污水管道的管内底高程是主要检查项目,允许偏差±10mm。要求合格率100% 。
4、抹带、接口
管口处应凿毛,表面平整,密实,不得有间断裂缝,空鼓现象,管径大于500mm时要求勾内缝。宽度、厚度偏差应控制在0—15mm之间。
5、检查井按规范砌筑、垫层,砼基础必须做到位,管壁与检查井接触处应严密,井内流槽平顺,踏步安装牢固,位置准确,井筒直径允许偏差±20mm,井底高程允许偏差±10mm。
6、回填
沟槽两侧应同时回填夯实,以防管道位移,井室等附属构筑物回填土应四周同时进行,沟槽回填顺序按沟槽方向由高到低分层进行。井位接茬处应做成阶梯状,井圈周围回填振捣密实,两井之间每层同检3点,用环刀法测定密实度,且严格要求控制偏差。按要求回填后才可进行道路施工,避免地面沉降,破坏路面。
质量通病的防治
我们在长期的工程经历中,完全依靠自身的实践经验累积,对一些施工中出现频度较高的质量通病,在实践过程中逐步摸索了一些针对性的防治措施如下:
1、沟槽边坡塌方
A、沟槽开挖本着“先深后浅”的原则进行。
B、沟槽开挖后,如遇暗浜、淤泥质土边坡出现塌方时,在边坡上呈梅花型打入止滑桩,在坡脚用草袋装土堆砌,防止坡脚处水土流失。
C、开挖按要求放坡,坡上堆土应在上口线5.0m以外。
D、在河浜等地区开挖沟槽,如出现边坡失稳,除采取上面措施外,另外采用卸荷的措施,保证边坡稳定。
E、选用合适的支护设备保证支护结构的刚度。
F、当井点降水效果不理想时,采取减少每台井点泵拖带井点数量的方式予以解决。
2、管道基础变形过大
A、管道基础浇筑,首先条件是沟槽开挖后沟槽排水良好、无积水,槽底的虚土应在铺设碎石或砾石垫层前挖除,避免间隔时间过长。
B、保持沟槽内无积水。
C、水泥混凝土拌制应使用机械搅拌,级配准确,控制水灰比。
D、在雨季浇筑水泥混凝土时,应做好防雨措施。
E、混凝土基础浇筑砼后,根据管材类别、混凝土强度和当时的气温情况适时排管。
3、管道基础标高偏差
A、业主提供水准点后,要进行闭合复测并经监理认可。
B、水准仪,事前校验合格后才能使用。
C、测量人员应提高自身的业务水平,避免读尺或计算错误,严格执行测量放样复核制度。
D、测放高程的样板,坚持每天复测,样板架设置必须稳固。
E、对相邻施工段施工,事前应相互校对测量用的水准点,务必达到统一数值,避免双方衔接处发生偏差。
4、管道接口渗漏
A、对所采用的管材,必须经过严格检验,符合产品标准。凡不符合标准者不得使用,特别是卸管后,要再检查有无损伤、裂缝,承插口的企口有无缺口,包括管材圆度偏差,发现上述问题应予剔除。
B、凡采用刚性接口(砂浆或细石混凝土),应对承口和插口用水清洗干净,保持湿润。有毛口处应凿清,使用的砂浆或细石混凝土的配合比,应符合设计规定,并随拌随用,不得超过初凝时间,严禁加水复拌再使用。
C、排设承插管道,承口下部三分之二以上应抹足座灰(砂浆)接口缝隙内砂浆应嵌实,并按设计标准分两次抹浆,最后收水抹光。及时进行湿治养护。
D、选用的橡胶止水带(密封圈)必须符合规定的物理性能,其质量应符合耐酸、耐碱、耐油以及几何尺寸标准。
E、铺设管道安放橡胶止水带应谨慎小心,就位正确,橡胶圈表面均匀涂刷中性润滑剂,合拢时两侧应同步拉动,不使扭曲脱槽。尤其遇水膨胀橡胶止水带要严格按设计要求进行。
