㈠管道预留预埋
1.掌握套管预留预埋时机。土建制模完毕后，安装配合土建进行套管预留预埋；套管安装尽量避免损坏或切断钢筋。
2.套管埋设时要固定牢固，防止浇筑混凝土时套管发生移位。楼板套管可用铁丝、铁钉固定；穿墙、梁套管须增加付筋绑扎固定。
3.套管预留预埋必须严格控制标高和位置，特别是重点部位如地下室外墙、水池外壁。
4.土建基础结构承台下的埋地管道安装完毕后要复查试水，隐蔽后如果出现问题将无法整改。
5.排水管道套管要注意预埋坡向，不得使安装后的排水管出现倒坡。
6.预留预埋完毕后注意成品保护，套管端口必须封堵好，防止浇筑混凝土时，混凝土堵塞套管。
7.浇筑混凝土前，对预留预埋进行复检；混凝土浇筑过程中派人跟进监护，防止出现人为的拆离及错位，确保预留预埋质量。
穿墙、穿楼板套管预制，管内刷漆防腐

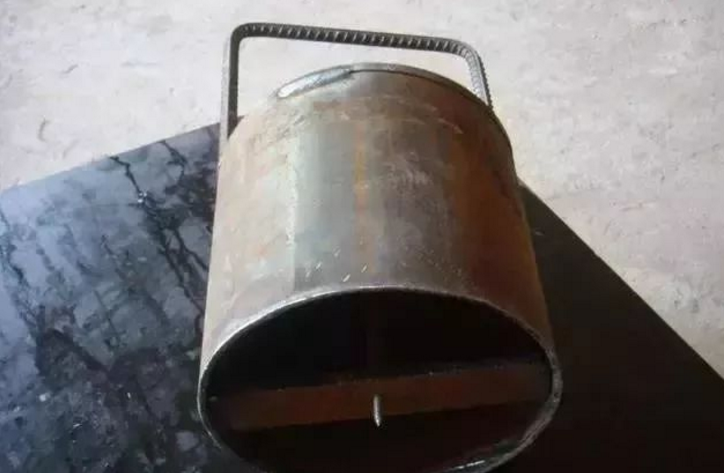

预留洞套管加工样品㈠

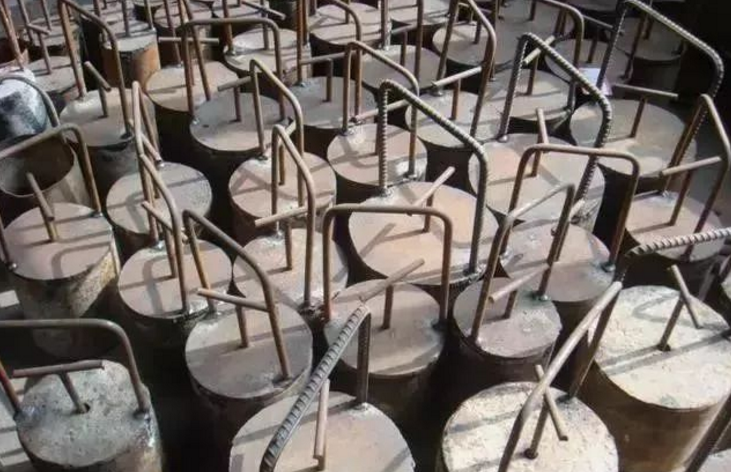

预留洞套管加工样品㈡
说明：
根据设计要求对钢套管进行加工，套管尺寸的允许偏差为：±2mm。
一般套管内径比穿过套管管道的外径大两号（DN150及以上的大一号）。
结构预留洞方式
结构预留洞方式，套管标明用途
说明：
根据图纸尺寸找到套管的实际位置，以梁的下底面为标准，确定套管的标高，然后将套管放在确定的位置，在套管两头的下底面各放置一根扁钢，将扁钢焊在套管两边的箍筋上，在套管两头的上方各放置一根Ф8或Ф10的圆钢，将圆钢弯成圆弧形将套管卡死并结实的绑在箍筋上。
刚性防水套管制作
套管管口平整，管边无飞边毛刺
止水环焊接规范，焊缝饱满平整，焊接牢固
焊后及时清理焊渣及表面污物
刚性防水套管安装
套管标高和安装位置定位准确
增设附加钢筋点焊固定套管，固定牢固
成品保护，封堵端口，防止堵塞
穿墙刚性防水套管安装
标高一致，固定牢固
成品封堵良好
两端与饰面齐平
传楼板刚性防水套管预埋
套管排列整齐，固定牢固
管口封堵保护良好
下部与楼板平齐，上部套管应高出地20mm，卫生间和厨房应高出楼地面50mm。
大套管外加固安装
用钢筋夹紧固定牢固，不得歪斜、变形
套管进行除锈处理，内部刷防腐漆
大套管内加固安装，防止套管受力变形
柔性防水套管
适用于管道穿墙处有振动或有严密防水要求的构筑物
柔性防水套管安装
在墙体钢筋捆扎过程中配合土建进行安装
套管标高、轴线定位准确，安装牢固
套管安装好后，套管必须与侧模垂直
