混凝土板中配置抗冲切箍筋或弯起钢筋有哪些要求?

1 板的厚度不应小于150mm;

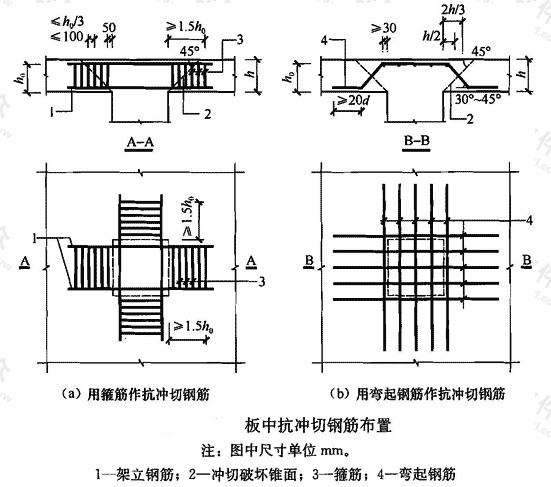

2 按计算所需的箍筋及相应的架立钢筋应配置在与45°冲切破坏锥面相交的范围内,且从集中荷载作用面或柱截面边缘向外的分布长度不应小于1.5h0(图A);箍筋直径不应小于6mm,且应做成封闭式,间距不应大于h0/3,且不应大于100m。

1

3 按计算所需弯起钢筋的弯起角度可根据板的厚度在30°~45°之间选取;弯起钢筋的倾斜段应与冲切破坏锥面相交(图b),其交点应在集中荷载作用面或柱截面边缘以外(1/2~2/3)h的范围内。弯起钢筋直径不宜小于12mm,且每一方向不宜少于3根。
