高层建筑连体结构连接体设计要点及工程实例

 1、连接体的分类

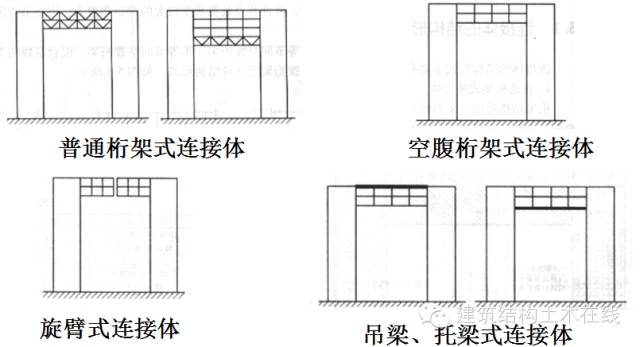

(1)按连接体的结构形式分类

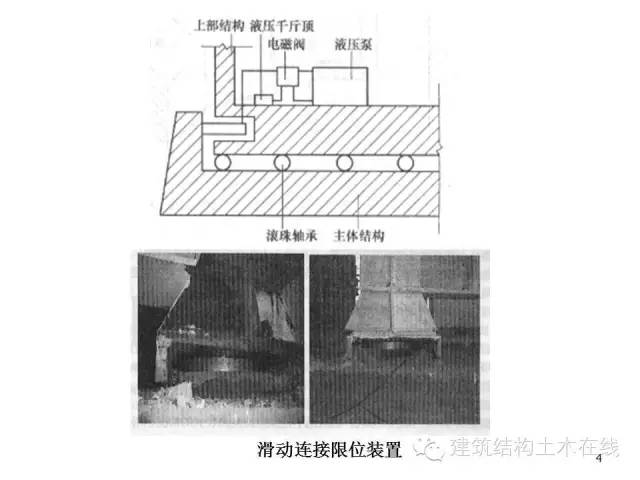

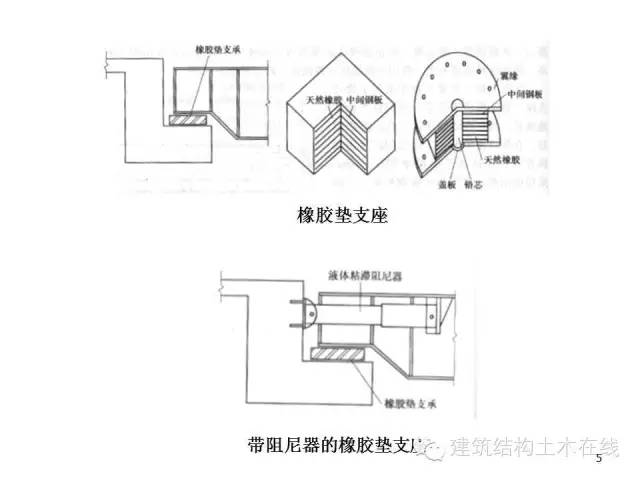

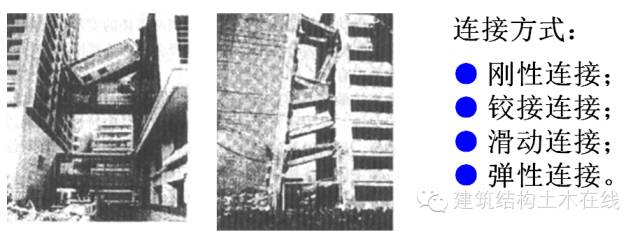

(2)按连接体与塔楼的连接方式分类

  连接体与塔楼必须具有可靠连接。




(3)按连接体与塔楼的相对刚度分类

          可分为:强连接;弱连接。

(4)按连接体的跨度分类

          可分为:大跨度连接体;小跨度连接体。

(5)按连接体的位置分类

          可分为:高位连接;中位连接;低位连接。

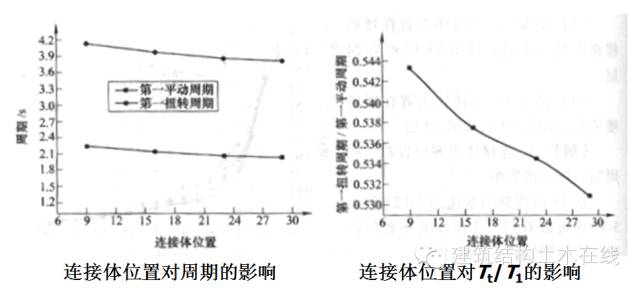

2、连接体位置对结构受力性能的影响

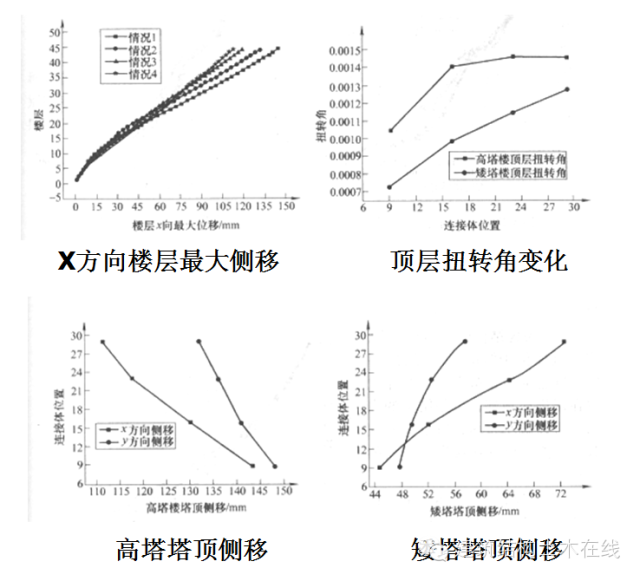

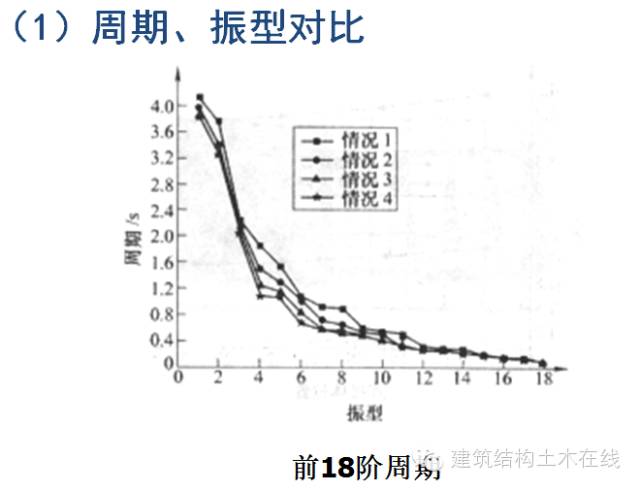

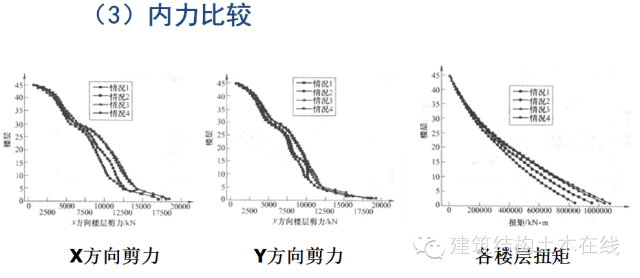

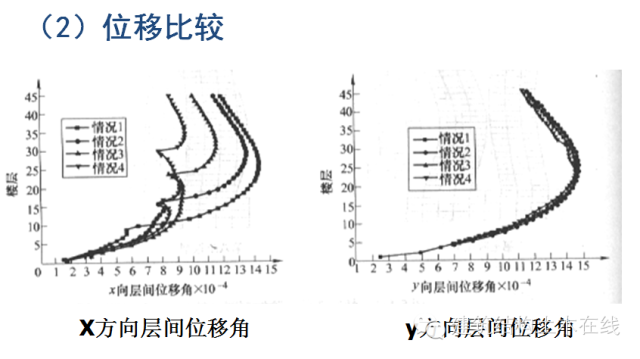

[例1] 连接体位置对结构受理力性能影响例题。

某塔楼左塔45层,右塔30层,底盘4层。连接体按下列四种情况布置:

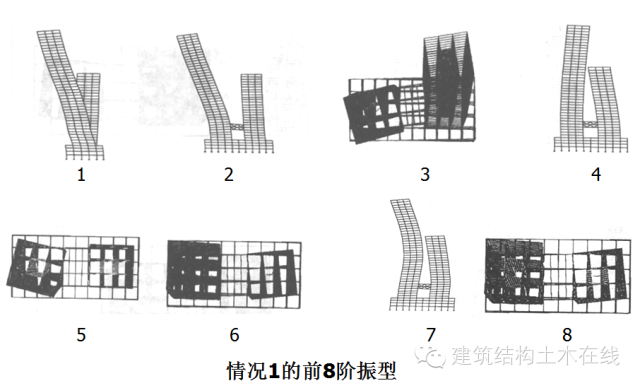

情况1:连接体布置在矮塔1/4处(第9、10层);

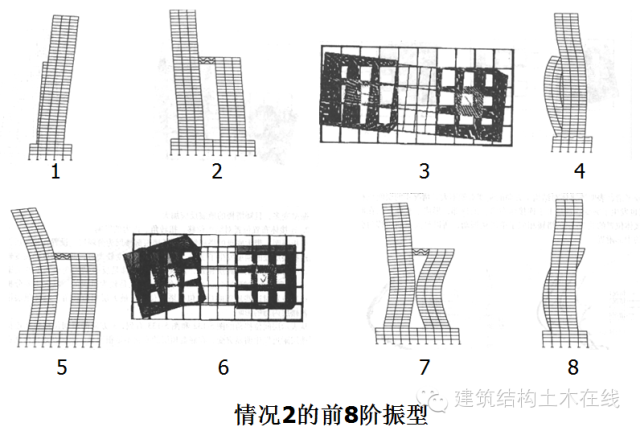

情况2:连接体布置在矮塔1/2处(第16、17层);

情况3:连接体布置在矮塔3/4处(第23、24层);

情况4:连接体布置在矮塔顶部(第29、30层)。

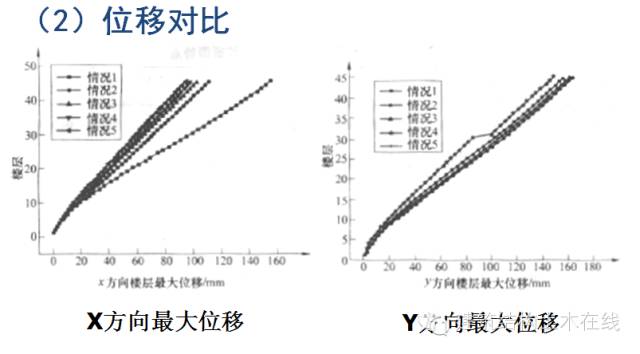

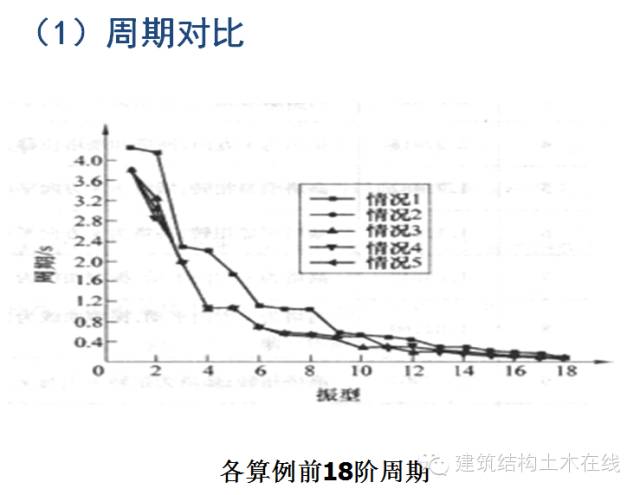

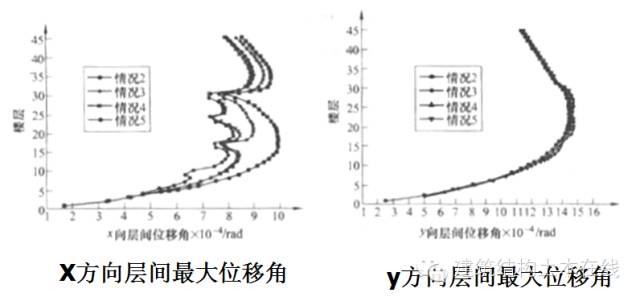

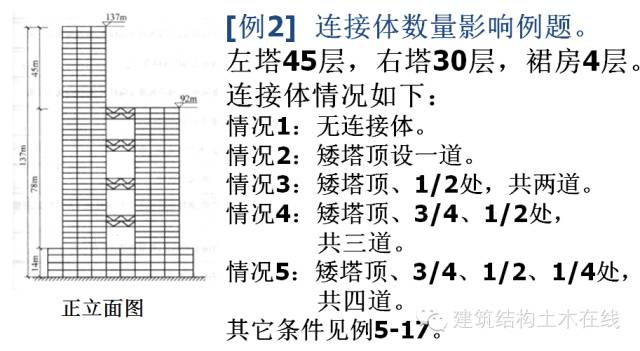

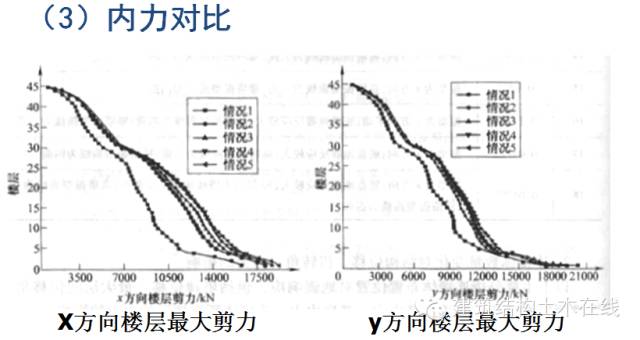

3、连接体数量对结构受力性能的影响

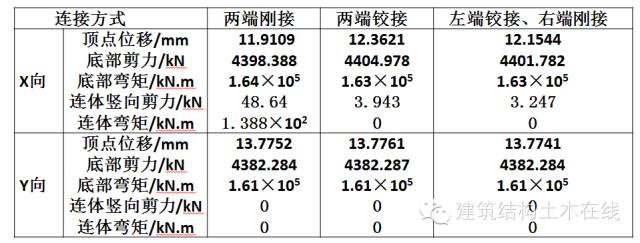

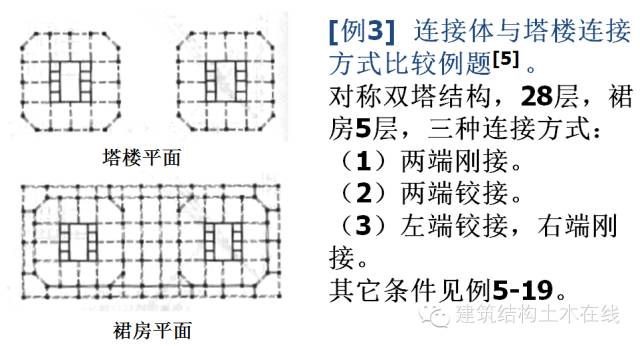

4、连接体与塔楼连接方式对结构受力性能的影响
