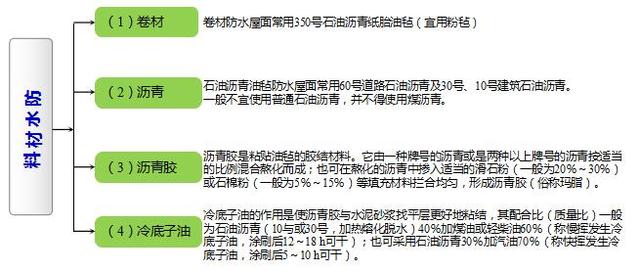

一、防水材料
二、卷材防水层施工
（一）基层处理
基层处理的好坏，对保证屋面防水施工质量起很大的作用。要求基层有足够的强度和刚度，承受荷载时不致产生显著的变形，一般采用水泥砂浆（体积配合比为1∶3）或沥青砂浆（质量配合比为1∶8）找平层作为基层，厚为15～20 mm。找平层应留设分格缝，缝宽20 mm，其留设位置应在预制板支承端的拼缝处。其纵横向最大间距，当找平层为水泥砂浆时，不宜大于6 m；为沥青砂浆时，则不宜大于4 m。并于缝口上加铺200～300 mm宽的油毡条，用沥青胶单边点贴，以防结构变形将防水层拉裂。在与突出屋面结构的连接处以及基层转角处，均应做成边长100 mm的钝角或半径为100～150 mm的圆弧。找平层应平整坚实，无松动、翻砂和起壳现象，只有当找平层的强度达到5 MPa以上，才允许在其上铺贴卷材。
（二）卷材的铺贴
卷材铺贴前应先准备好粘结剂、熬制好沥青胶和清除卷材表面的撒料。卷材铺贴层数一般为2～3层，沥青胶铺贴厚度一般在1～1.5 mm之间，最厚不得超过2 mm。卷材的铺贴方向应根据屋面坡度或是否受振动荷载而定。当屋面坡度小于3％时，宜平行于屋脊铺贴；当屋面坡度大于15％或屋面受振动荷载时，应垂直于屋脊铺贴。在铺贴卷材时，上下层卷材不得相互垂直铺贴。
平行于屋脊铺贴时，由檐口开始。两幅卷材的长边搭接，应顺流水方向；短边搭接，应顺主导方向。
垂直于屋脊铺贴时，由屋脊开始向檐口进行。长边搭接应顺主导方向，短边接头应顺流水方向。同时在屋脊处不能留设搭接缝，必须使卷材相互越过屋脊交错搭接，以增强屋脊的防水和耐久性。

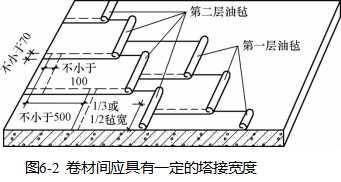

为防止卷材接缝处漏水，卷材间应具有一定的塔接宽度（图6-2）。
（三）卷材防水屋面的质量问题处理
卷材防水屋面最容易产生的质量问题有：防水层起鼓、开裂；沥青流淌、老化；屋面漏水等。
（1）防水层起鼓、开裂。为防止起鼓，要求基层干燥，其含水率在6％以内，避免在雨、雾、霜天气施工；隔气层良好，防止卷材受潮；保证基层平整，卷材铺贴均匀；封闭严密，各层卷材粘贴密实，以免水分蒸发、空气残留形成气囊而使防水层产生起鼓现象。为此，在铺贴过程中应专人检查，如发生气泡或空鼓时，应将其割开修补。在潮湿基层上铺贴卷材，宜做成排气屋面。所谓排气屋面，就是在铺第一层卷材时，采用条铺、花铺等方法使卷材与基层间留有纵横相互贯通的排气道，并在屋面或屋脊上设置一定量的排气孔，使潮湿基层中的水分及时排走，从而避免防水层起鼓。
（2）沥青流淌、老化。为了防止沥青胶流淌，要求沥青胶有足够的耐热度，较高的软化点，涂刷均匀，其厚度不得超过2 mm，屋面坡度不宜过大。
防水层破裂的主要原因是：结构变形、找平层开裂；屋面刚度不够；建筑物不均匀沉降；沥青胶流淌，卷材接头错动；防水层温度收缩，沥青胶变硬、变脆而拉裂；防水层起鼓后内部气体受热膨胀等。
三、涂膜防水层面

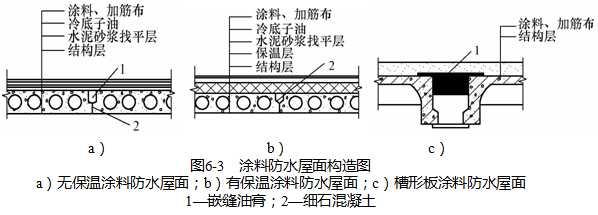

涂膜防水屋面的构造如图6-3所示，是将以高分子合成材料为主体的涂料，涂布在经嵌缝处理的屋面板或找平屋上，形成具有防水效能的坚韧涂膜。
（一）板缝嵌缝
1．嵌缝油膏和胶泥

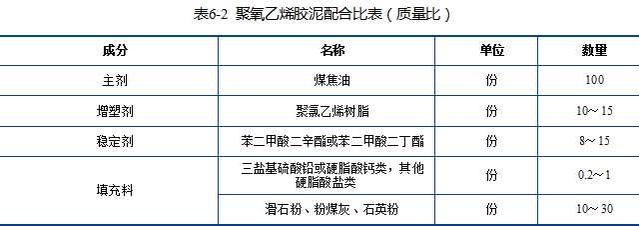

油膏有沥青油膏、橡胶沥青油膏、塑料油膏等，一般由工厂生产成品，现场冷嵌施工。胶泥是以煤焦油和聚氯乙烯树脂为主剂在现场配制，热灌施工。其配制方法是先将煤焦油脱水后降温至40～60 ℃备用，然后将各项原材料按表6-2配合比准确称量后，加入专用搅拌机中加热塑化，边加热边搅拌，使温度升至130～140 ℃，并在此温度下保持5～10 min，即塑化完成。
2．板缝嵌缝施工
板缝上口宽度30＋10 mm，板缝下部灌细石混凝土，其表面距板面20～30 mm，灌缝时应将板缝两侧的砂浆、浮灰清理干净，混凝土表面应抹平，防止呈月弯凹面。
在油膏嵌缝前，板缝必须干燥，清除两侧浮灰、杂物，随即满涂冷底子油一遍，待其干燥后，及时冷嵌或热灌胶泥。
油膏或胶泥嵌缝后，应沿缝做好保护层，保护层的做法主要有沥青胶粘贴油毡条；用稀释油膏粘贴玻璃丝布，表面再涂刷稀释油膏；涂刷防水涂料；涂刷稀释油膏或加铺绿豆砂、中砂等。
（二）防水涂料施工
防水涂料有薄质涂料和厚质涂料之分。
（1）薄质涂料。薄质涂料按照其形成液态的方式可分成溶剂型、水乳型和反应型三类。
① 溶剂型涂料是以各种有机溶剂使高分子材料等溶解成液态的涂料，如氯丁橡胶涂料及氯磺化聚乙烯涂料，这两种涂料均以甲苯为溶剂，溶解挥发后而成膜。
② 水乳型涂料是以水为分散介质，使高分子材料及沥青材料等形成乳状液，水分蒸发后成膜，如丙烯酸乳液及橡胶沥青乳液等。
③ 反应型涂料是以一个或两个液态组分构成的涂料，涂刷后经化学反应形成固态涂膜，如聚氨基甲酸酯橡胶类涂料、环氧树脂和聚硫化合物。
溶剂型型涂料成膜迅速，但易燃、有毒；反应型涂料成膜时体积不收缩，但配制须精确，否则不易保证质量；水乳型涂料可在较潮湿的基面上施工，但粘结力较差，且低温时成膜困难。
（2）厚质涂料。厚质涂料主要有石灰乳化沥青防水涂料、膨润土乳化沥青防水涂料、石棉沥青防水涂料等。
四、细石混凝土刚性防水屋面

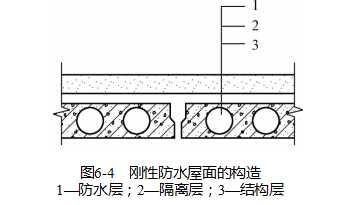

细石混凝土刚性防水屋面，一般是在屋面板上浇筑一层厚度不小于40 mm，强度等级不低于C20的细石混凝土作为屋面防水层（图6-4）。为了使其受力均匀，有良好的抗裂和抗渗能力，在混凝土中配置直径为4 mm、间距为100～200 mm的双向钢筋网片，且钢筋网片在分格缝处应断开，其保护层厚度不小于10 mm。
对于大面积的细石混凝土屋面防水层，为了避免受温度变化等影响而产生裂缝，防水层必须设置分格缝。分格缝的位置应按设计要求而定，一般应留在结构应力变化较大的部位。

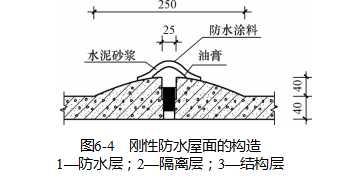

在浇筑防水层混凝土之前，为减少结构变形对防水层的影响，宜在防水层与基层间设置隔离层。隔离层可采用纸筋灰或麻刀灰、低强砂浆、干铺卷材等。在隔离层做好后，便在其上定好分格缝位置，再用分格木条隔开作为分格缝，一个分格缝内的混凝土必须一次浇完，不得留施工缝。浇筑混凝土时应保证双向钢筋网片设置的防水层中部，防水层混凝土应采用机械振捣密实，表面泛冰后抹平，收水后再次压光。待混凝土初凝后，将分格木条取出，分格缝处必须有防水措施，通常采用油膏嵌缝，缝口上还做覆盖保护层（图6-5）。
