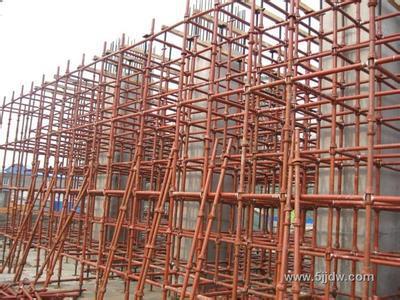

碗扣式钢管脚手架施工安全检查标准讲解

(1)、碗扣式钢管脚手架检查评定应符合现行行业标准《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166的规定。

(2)、碗扣式钢管脚手架检查评定保证项目应包括:施工方案、架体基础、架体稳定、杆件锁件、脚手板、交底与验收。一般项目应包括:架体防护、构配件材质、荷载、通道。

(3)、碗扣式钢管脚手架保证项目检查评定应符合下列规定:

1)、施工方案:

架体搭设应编制专项施工方案,结构设计应进行计算,并按规定进行审核、审批; 当架体搭设超过规范允许高度时,应组织专家对专项施工方案进行论证。

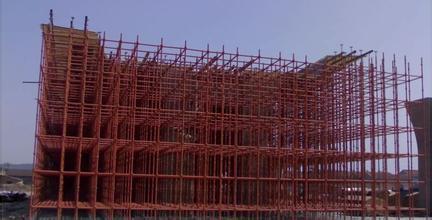

落地碗扣式脚手架当搭设高度H≤20m时可按普通架子常规搭设

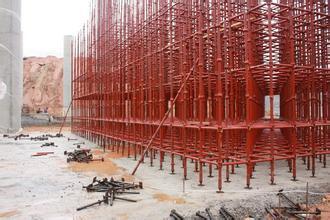

当搭设高度H>20m及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案

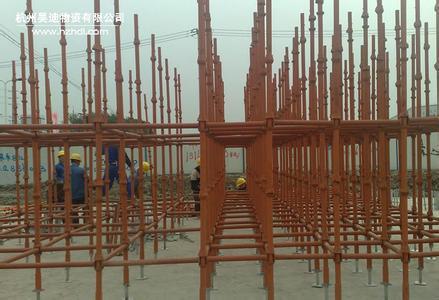

2)、架体基础:

立杆基础应按方案要求平整、夯实,并应采取排水措施,立杆底部设置的垫板和底座应符合规范要求;底座和垫板应准确地放置在定位线上;垫板宜采用长度不少于2跨,厚度不小于50mm的木垫板;底座的轴心线应与地面垂直


架体纵横向扫地杆距立杆底端高度不应大于350mm。

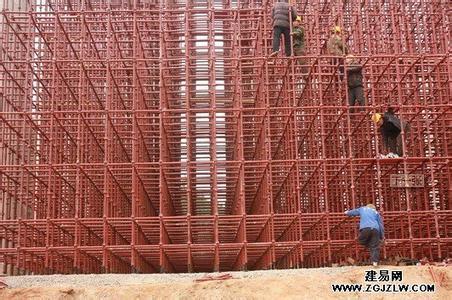

3)、架体稳定:

架体与建筑结构拉结应符合规范要求,并应从架体底层第一步纵向水平杆处开始设置连墙件,当该处设置有困难时应采取其它可靠措施固定;架体拉结点应牢固可靠;连墙件应采用刚性杆件;架体竖向应沿高度方向连续设置专用斜杆或八字撑;专用斜杆两端应固定在纵横向水平杆的碗扣节点处;专用斜杆或八字型斜撑的设置角度应符合规范要求。

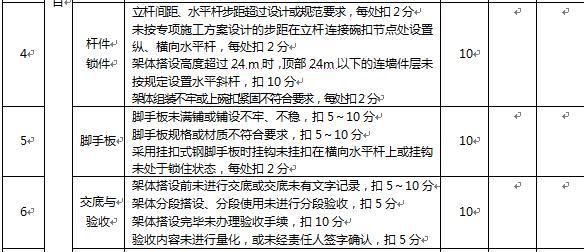

4)、杆件锁件:

架体立杆间距、水平杆步距应符合设计和规范要求;

应按专项施工方案设计的步距在立杆连接碗扣节点处设置纵、 横向水平杆;

当架体搭设高度超过24 m时,顶部24m以下的连墙件层应设置水平斜杆,并应符合规范要求;

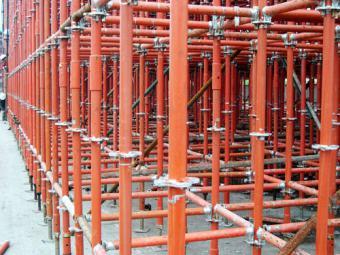

架体组装及碗扣紧固应符合规范要求。


5)、脚手板:

脚手板材质、规格应符合规范要求; 脚手板应铺设严密、平整、牢固;挂扣式钢脚手板的挂扣必须完全挂扣在水平杆上,挂钩应处于锁住状态。

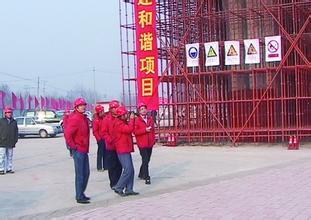

6)、交底与验收:

架体搭设前应进行安全技术交底,并应有文字记录;架体分段搭设、分段使用时,应进行分段验收;搭设完毕应办理验收手续,验收应有量化内容并经责任人签字确认。

脚手架在搭设前,施工负责人应按照方案结合现场作业条件进行细致的安全技术交底

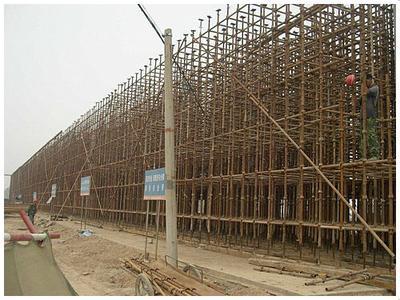

脚手架的搭设应分阶段进行,第一阶段的撂底高度一般为6 m,搭设后必须经检查验收后方可正式投入使用

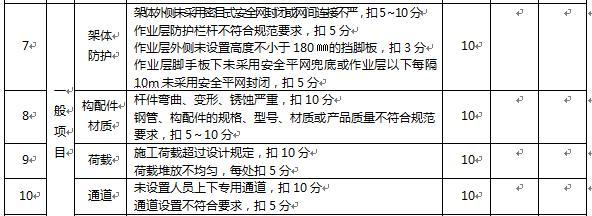

(4)、 碗扣式钢管脚手架一般项目检查评定应符合下列规定:

1)、架体防护:

架体外侧应采用密目式安全网进行封闭,网间连接应严密;

作业层应按规范要求设置防护栏杆;

作业层外侧应设置高度不小于180mm的挡脚板;

作业层脚手板下应采用安全平网兜底,以下每隔10m应采用安全 平网封闭。

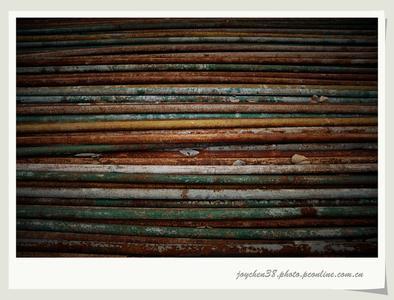

2)、构配件材质:

架体构配件的规格、型号、材质应符合规范要求;

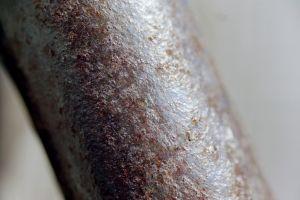

钢管不应有严重的弯曲、变形、锈蚀。



3)、荷载:

架体上的施工荷载应符合设计和规范要求;施工均布荷载、集中荷载应在设计允许范围内。

4)、通道:

架体应设置供人员上下的专用通道;专用通道的设置应符合规范要求。

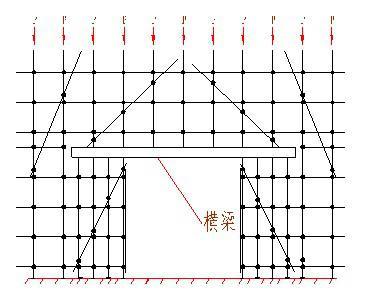

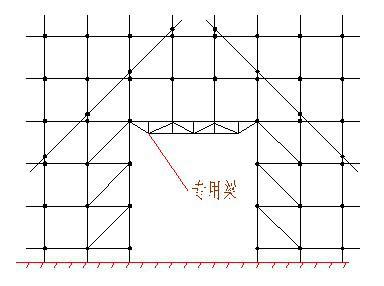

双排脚手架人行通道设置时,应在通道上部架设专用梁,通道两侧脚手架应加设斜杆。


洞口顶部必须设置封闭覆盖物,两侧设置安全网。通行机动车的洞口,必须设置防撞设施。
