建筑混凝土及水电预埋施工质量控制要点总结

一、混凝土工程

(一)混凝土进场控制要点

1、商品混凝土入场后,使用前,要核查其开盘鉴定,合格方可使用;

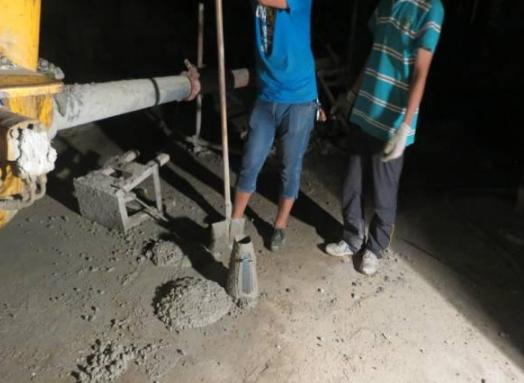

2、现场检查骨料情况及塌落度,泵送混凝土塌落度控制在160mm-200mm;

3、按照取样要求进行混凝土试块的制作:

1)当一次连续浇筑超过1000m3时,同一配合比的混凝土每200m3取样不得少于一次;

2)每一楼层、同一配合比的混凝土,取样不得少于一次;

3)每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定。

(二)混凝土浇筑控制要点

1、在总包单位进场后,主体工程开始施工前,在门口需设置混凝土施工“样板展示区”,展示区内容如下:

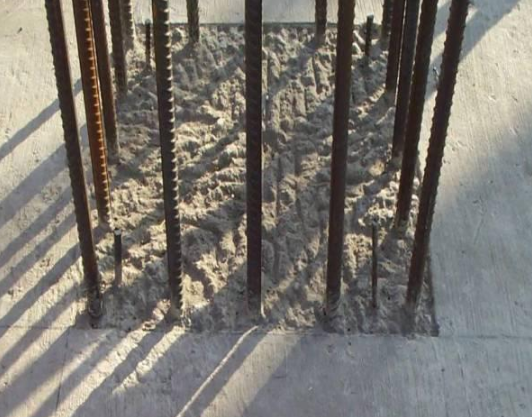

1)砼柱(墙)根部凿毛样板:砼施工缝须进行凿毛处理,保证砼接茬可靠。如图2所示:

2)砼成型样板:

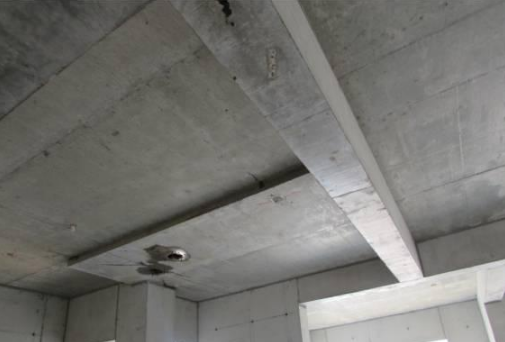

①表面平整,无裂缝,颜色均匀一致;无蜂窝、麻面、狗洞、露筋、胀模等明显外观缺陷。砼垂直度、平整度满足公司最低要求(垂直度±6mm、平整度±6mm)。如图3所示



②楼梯施工缝预留

楼梯上的施工缝应留在踏步板的1/3 处(或至少三个踏步),但要注意接缝面应斜向垂直于楼梯轴线方向。 如下图所示:


3)除样板展示区外,在每栋单体楼混凝土工程大面积施工前,需选取一段混凝土浇筑及成型效果作为施工样板,并经甲方项目部及工程部验收合格后(留存影像资料)方可大面积施工,大面积施工质量不能低于样板质量。

2、大面积施工控制要点

①旁站:混凝土浇筑时,现场工程师及总包现场管理人员必须要进行旁站监督(工程部会不定期进行巡查)。

顶板砼浇筑时应对钢筋采取保护措施,以防踩踏变形,如使用钢管跳板搭设临时通道、在钢筋网上铺设木跳板、设置成品马凳等;浇筑时指派专人监管,及时对变形移位的钢筋进行恢复。

②振捣:

1)浇筑振捣一定要到位,并且符合要求:严格控制振捣时间,一般在20秒左右,严防漏振、过振或振捣钢筋。并应随时检查钢筋保护层和预留孔洞、预埋件及外露钢筋位置,确保预埋件承压板底部混凝土密实,外露面层平整。



2)振捣点要均匀分布,一般间距不大于50cm;

3)梁柱节点处或梁柱钢筋较密集时,应配备少量Φ30振捣棒。

③施工缝设置与处理:

施工缝的位置应设置在结构受剪力较小和便于施工的部位,且应符合下列规定:

A、柱应留水平缝, 梁、板、墙应留垂直缝。

B、施工缝应留置在基础的顶面、梁的下面、无梁楼板柱帽的下面。

C、和楼板连成整体的大断面梁,施工缝应留置在板底面以下20mm~30mm处。当板下有梁托时,留置在梁托下部。

D、对于长宽比大于二比一的单向板,施工缝应留置在平行于板的短边的任何位置,同时施工缝应垂直留置,不能做成斜槎。

E、有主次梁的楼板,宜顺着次梁方向浇筑,施工缝应留置在次梁跨度中间1/3 的范围内。

F、墙上的施工缝应留置在门洞口过梁跨中1/3 范围内,也可留在纵横墙的交接处。

G、墙、柱等层间砼施工缝处必须进行凿毛处理,凿毛时间不得过早,统一要求为剪力墙筋绑扎完成后、墙模合模前,要求凿除表面浮浆,露出砼石子,并最终清理干净,保证接茬质量。

④厨卫间主排水、排烟(气)道以及泵管、放线孔预留洞均采用倒梯形(或倒圆台)的定型模板留置。如泵管预留洞,上口统一要求为不大于300*300mm,下口为250*250mm;放线孔上口尺寸为不大于200*200mm,下口为150*150mm。

④冬施:冬季施工要做好保温措施,控制好混凝土的浇筑温度及混凝土结构的内外温差,以保证混凝土结构的质量,从而在实测时才能保证混凝土强度全部符合要求。

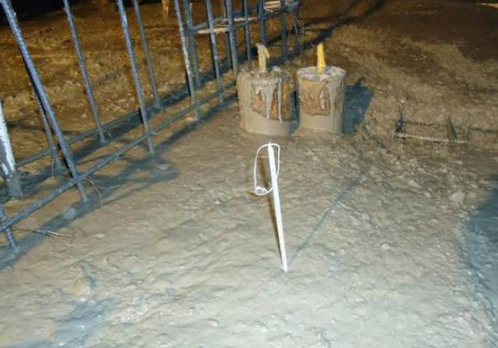

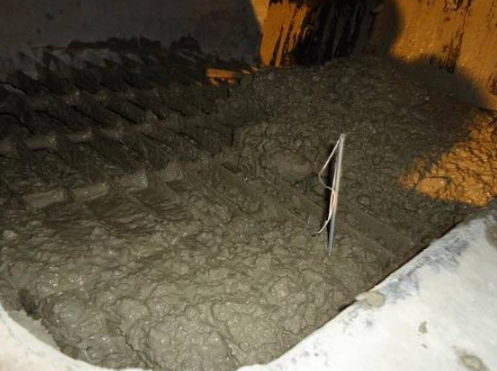

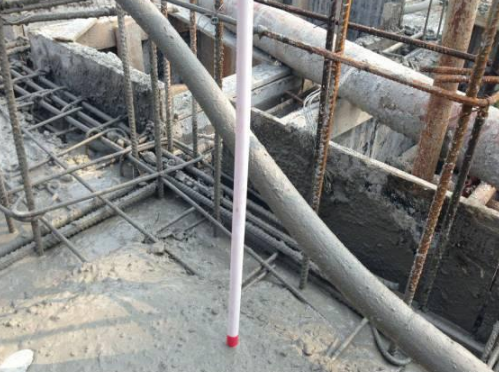

(1、混凝土浇筑前,要清除模板及钢筋上的冰雪和污垢。混凝土入模前,采用专用的设备测定混凝土的温度、坍落度等性能,浇筑面温度不得低于2℃,保证混凝土的入模温度不得低于5℃;开始养护时的温度不得低于5℃。2、养护过程中仍须测养护温度,达不到5℃时应采取加热措施养护。混凝土测温如下图所示)



(三)混凝土收面及养护

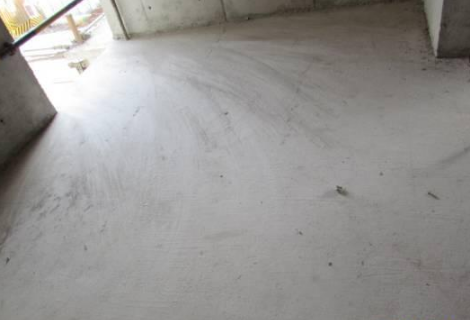

1)混凝土浇筑完成振捣后收面找平,初凝前(人踩踏不陷,只有轻微脚印为准),对混凝土表面进行二次压光(或拉毛),二次压光后再覆盖塑料薄膜。

2)混凝土强度达到1.2N/mm2(以铁钉划痕为白色划痕为准)前,不得在其上踩踏或安装模板及支架, (尤其是水暖工提取预埋洞模和放线工不准提前施工) ;

3)应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护,同时要求施工单位做好混凝土养护记录,混凝土浇水养护的时间:对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土,不得少于7d;对掺用缓凝型外加剂或有抗渗要求的混凝土,不得少于14d;

4)浇水次数应能保持混凝土处于湿润状态,混凝土养护用水应与拌制用水相同;

5)采用塑料布覆盖养护的混凝土,其敞露的全部表面应覆盖严密,并应保持塑料布内有凝结水。



二、建筑主体预埋

(一)电气

1、开关高度1.4m,水平150-180mm

2、疏散指示灯距地0.5m,安全出口指示灯门上口200mm

3、电视强弱电插座高度1m,间距0.5m

4、空调插座高度2m,床头柜插座0.65m,电话、网络接口0.3m

5、可视对讲接口1.5m

6、温控阀电源0.65m,控制面板1.4m

7、厨房冰箱插座1.5m,其余0.5m

8、厨房燃气热水器插座1.5m,其余1.5m

9、卫生间电热水器2.3m,洗衣机1.5m

(二)水暖

1、冷热水管间距:

洗菜盆、洗手盆间距200mm,燃气热水器、电热水器、淋浴、浴缸150mm

标高:洗菜盆、洗手盆450mm,燃气热水器、电热水器1.2m,淋浴1150mm,浴缸650mm,洗衣机1.2m;

水平位置:按照图纸位置施工,如没有尺寸,用比例尺测量经甲方确认。

2、各排水管道(坐便、地漏)位置一定按照图纸位置预留。

3、排水主管道考虑是否有旋流接头。

4、材料全部为合同约定品牌,包括管材、管件(预埋套管、弯头、三通、管卡等)。
