干货,钢筋三维立体识图入门知识

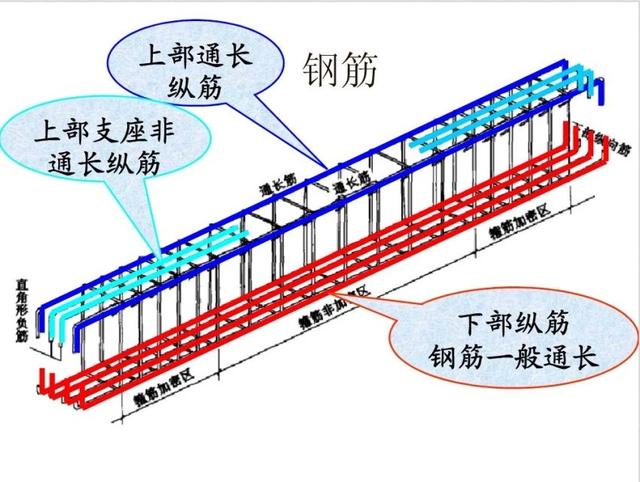

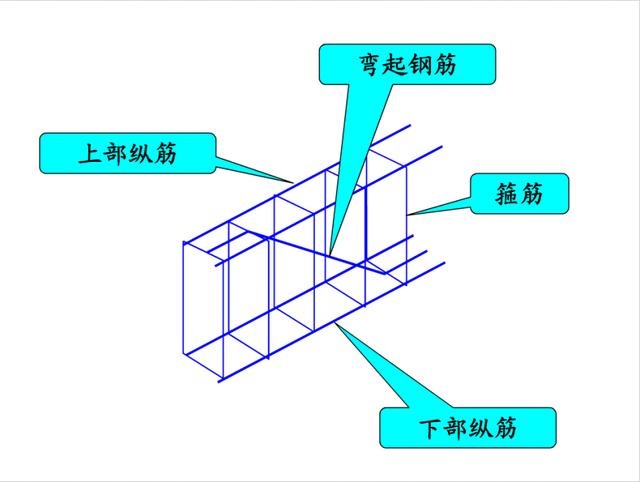

梁钢筋的分类:

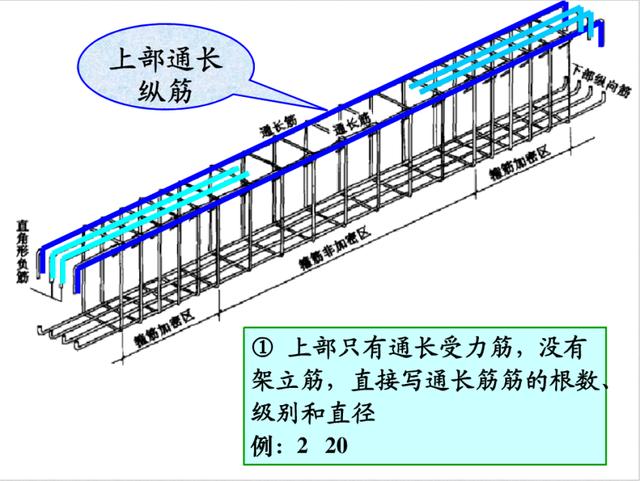

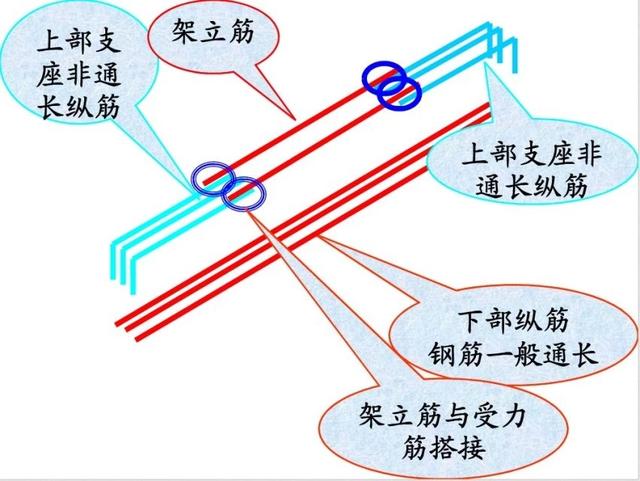

1、梁的上部通长纵筋

2、梁的上部支座钢筋

3、梁的下部纵筋

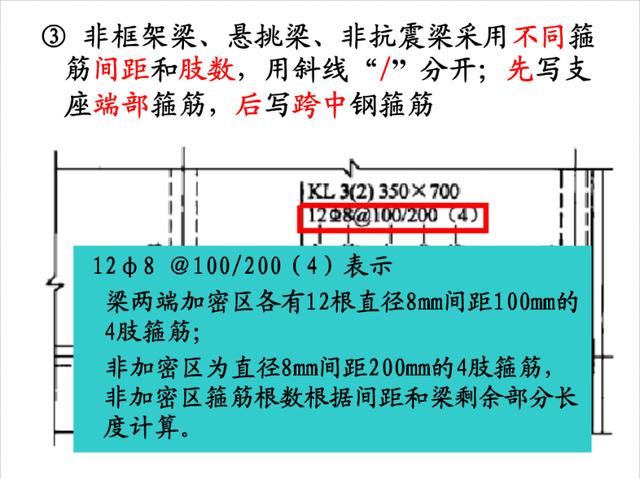

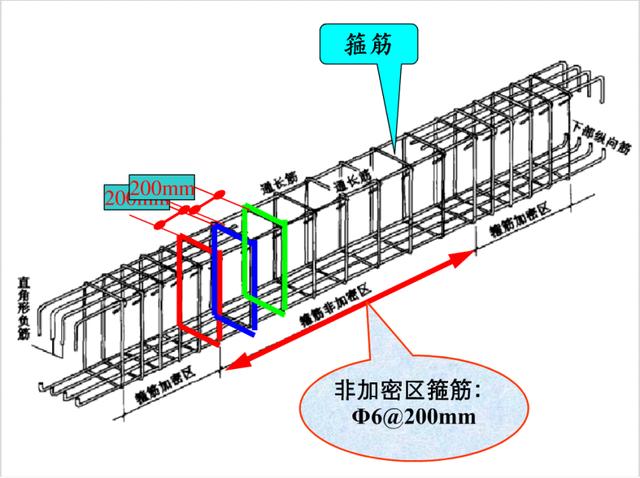

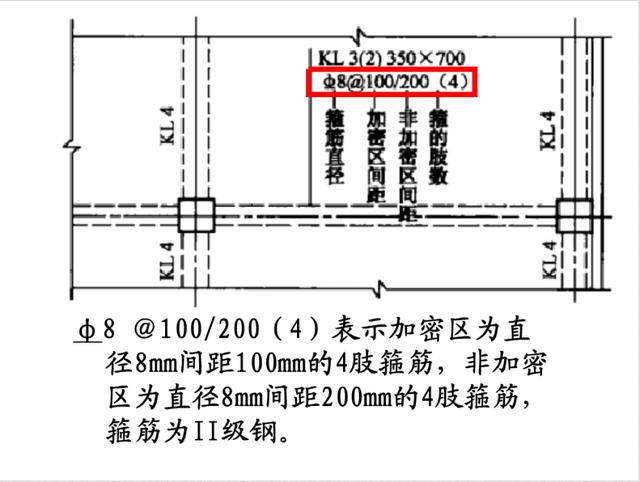

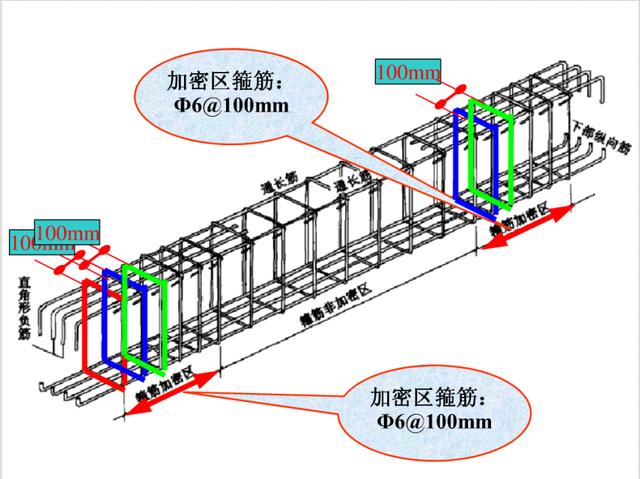

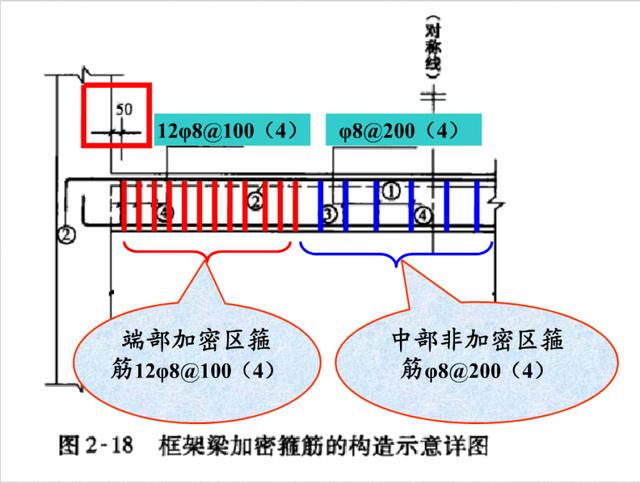

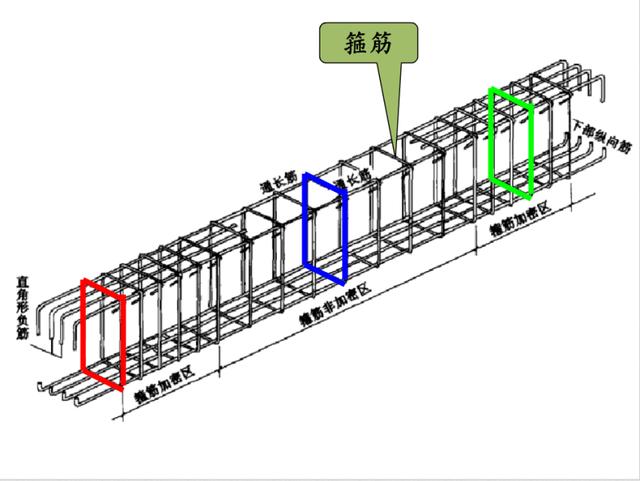

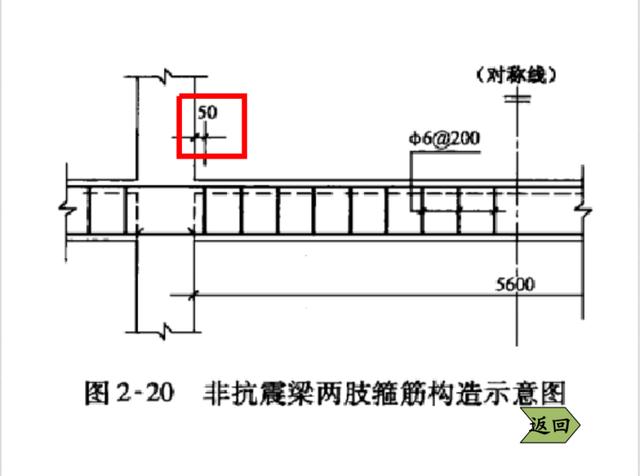

二、梁的箍筋,箍筋的加密区

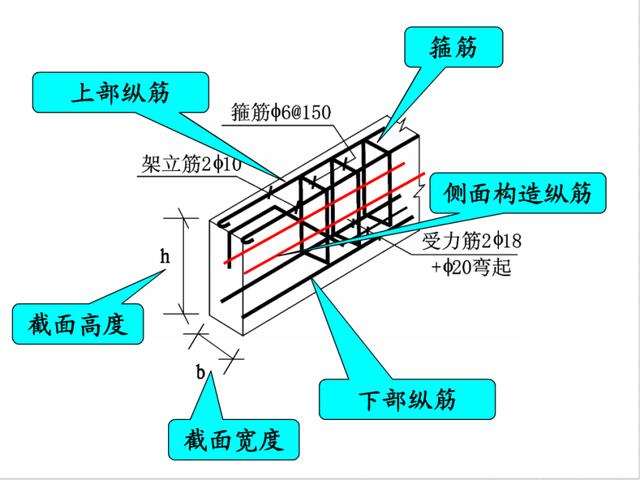

三、钢筋的种类:上部纵筋、箍筋、梁截面尺寸、下部纵筋、侧面构造筋

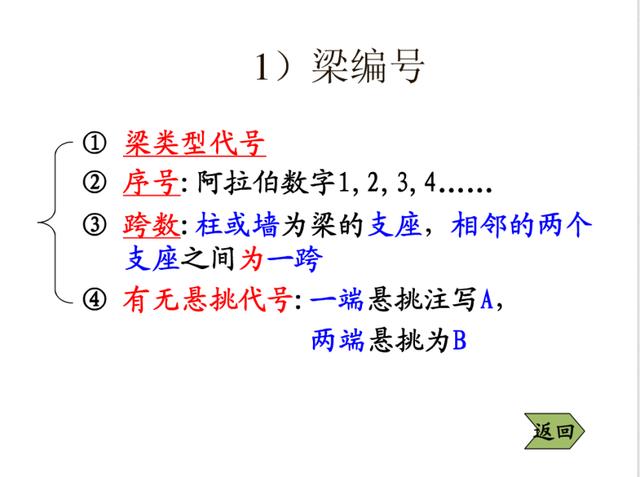

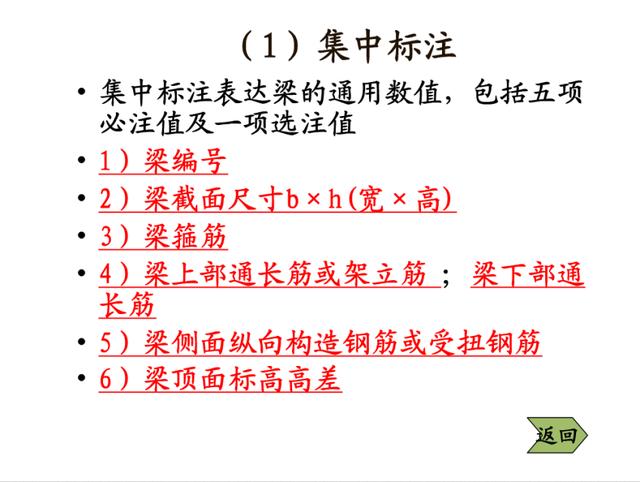

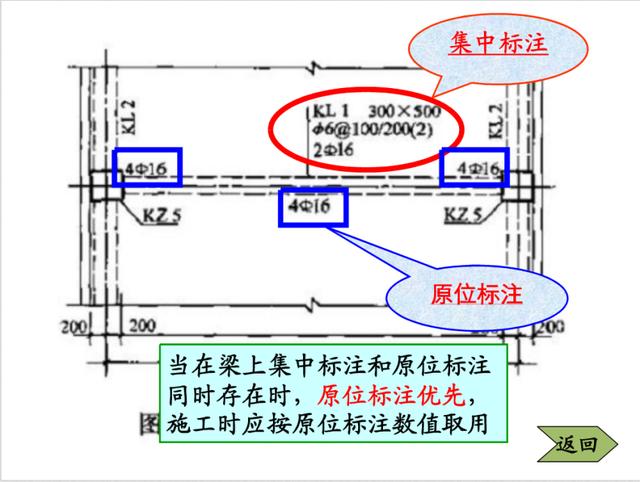

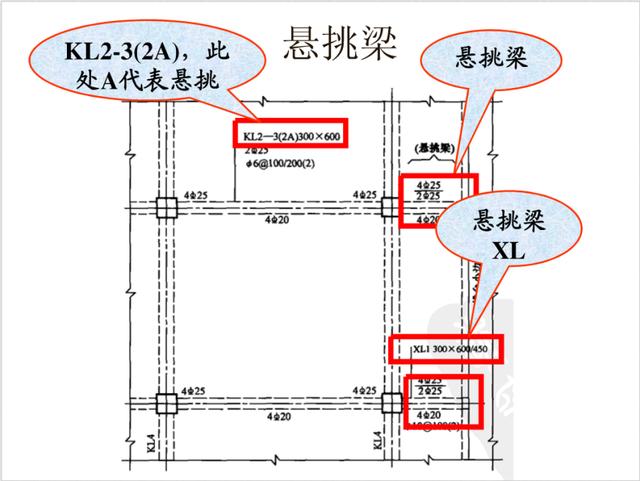

梁平法施工图是在梁平面布置图上采用平面注写方式或者截面注写方式表达。平面注写方式 包括集中标注与原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值。当集中标注的某项数值不适用与梁的某部位时,则将该数值原位标注,施工时,原位标注数值优先。
