一、案例工程概况
案例工程均为8层花园洋房/1层车库组成。
二、露筋原因分析及处理措施
1、露筋原因
钢筋保护层垫块不足，导致钢筋紧贴模板；钢筋垫块被振动棒震移位；混凝土浇筑时护筋未跟上。主要是结构板底靠支座1/3范围偶尔有1根或几根钢筋露出痕迹，长度一般为2CM~30CM不等，板筋一般为C 8。
2、露筋处理材料
1）混凝土工程钢筋露筋因混凝土保护层厚度不够，最关键的处理目的是防钢筋锈蚀。查阅国内现行较为普遍且有效果的处理方法多为使用3组分环氧树脂砂浆修补，以达到防止钢筋锈蚀的目的。
2）3组分环氧树脂砂浆也叫环氧胶泥，是一种用于混凝土缺损快速修补和加固施工的专用材料。具有高强度，高粘接力，良好的防腐和耐久性。采用改性环氧改性配制。环氧砂浆的适用于水工建筑物过流面的抗冲磨损、抗气蚀与抗冻融保护，以及破坏后的修复；用于混凝土建筑物的蜂窝、麻面、漏震、露筋及楼梯踏步等缺陷修补以及加固处理；用于化工、石油、工厂、码头等混凝土或金属构件抗酸碱盐腐蚀的防护与修补；用于公路、桥梁、机场跑道、车间等工程部位的抗磨损防护与修补等；粘钢加固和粘碳纤维加固时做底层找平；用于耐酸砖粘贴。
3）环氧砂浆产品特点：具有抗渗、抗冻、耐盐、耐碱、耐弱酸腐蚀的性能，并与多种材料的粘结力很强；可在潮湿基材表面施工，不需干燥，可在潮湿环境或水下硬化；操作施工方便，与普通水泥砂浆施工相仿，容易清洗，用水就可以清洗；热膨胀系数与混凝土接近，故不易从这些被粘结的基材上脱开，耐久性好。

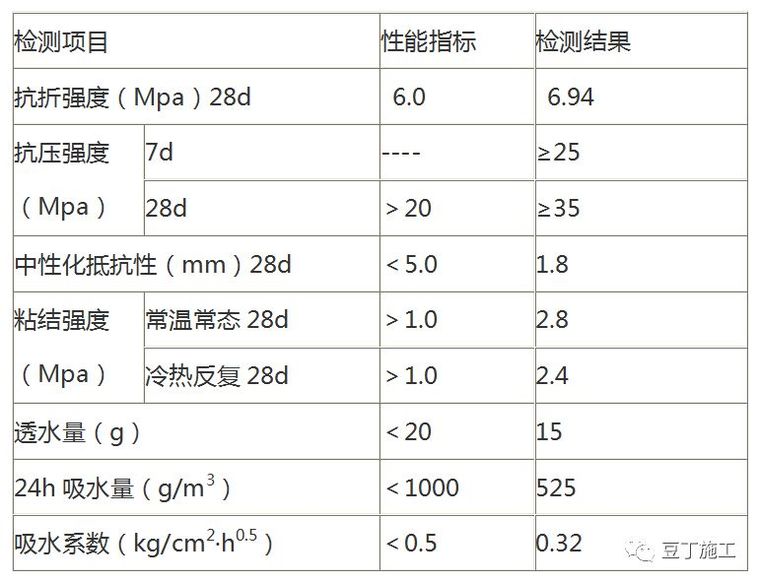

4）物理性能指标：
5）施工工艺
A、 搭设临时支架，支架上布设木板，搭设护栏做好安全防护设施→先将缺损部位采用人工凿除法或气动工具凿除法将该处松散、破损、污损的混凝土清除干净，直至露出坚硬密实的基面，剔除修补结合面（开凿后的表面）的表面浮灰等附着物。修补结合面应凿毛凿平、整齐化一。深度以2CM为宜，宽度以2CM为宜，清除松动颗粒等使其露出坚实混凝土基层和下托的钢筋。
B、在混凝土表面破损清理完毕后对钢筋锈蚀区进行清理，用钢刷清除钢筋表面的浮锈，使之露出光洁部分。
C、采用外力将外露钢筋复位使钢筋外边缘距混凝土板外边距离有5~15mm为宜，复位时注意不能损伤钢筋。如有损伤复位钢筋，应在损伤钢筋旁绑扎一根同型号规格的钢筋进行加强，加强钢筋长度两端距损伤点不小于35d（d为受损钢筋直径）。

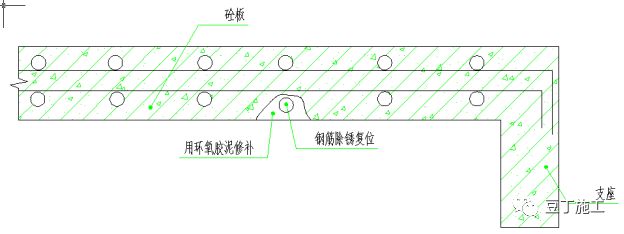

D、采用环氧修补砂浆对破损区进行修补（打开环氧砂浆包装桶盖，检查内装A料、B料、C料均无破损、漏洒、受潮结块现象，每桶中的装配比例为A料：B料：C料=1：3：16。搅拌配料时，先将A料和B料按照1：3的比例倒入桶中搅拌混合均匀，然后边搅拌边缓慢加入C料，直至搅拌成均匀的胶泥状。根据工程施工要求，用抹刀将配制好的胶泥涂抹在被修补部位，涂抹时要边压实边抹光），要求修补后结构表面平整密实。根据材料性能、修补厚度以及气候条件等因素做好养护工作（如图）。
三、今后的预防措施
钢筋垫块厚度要符合设计规定的保护层厚度；垫块放置间距适当，钢筋直径较小时垫块间距宜密些，使钢筋自重挠度减少；使用振动器必须待混凝土中气泡完全排除后才移动。
