门式刚架轻型房屋钢结构的设计原则

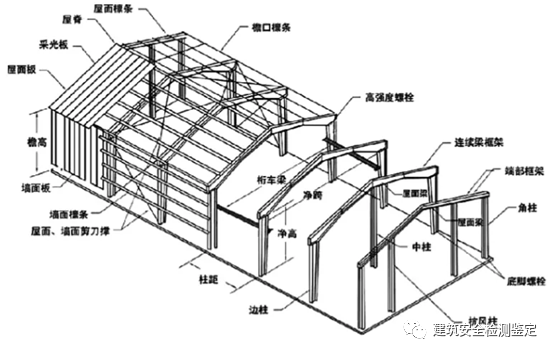

 门式刚架为一种传统的结构体系,该类结构的上部主构架包括刚架斜梁、刚架柱、支撑、檩条、系杆、山墙骨架等。


门式刚架轻型房屋钢结构具有受力简单、传力路径明确、构件制作快捷、便于工厂化加工、施工周期短等特点,因此广泛应用于工业、商业及文化娱乐公共设施等工业与民用建筑中。

常用的门式刚架轻型房屋是指房屋高度不大于18m,房屋高宽比小于1,承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖、无桥式吊车或有起重量不大于20t的A1~A5工作级别桥式吊车或3t悬挂式起重机的单层钢结构房屋。

1. 门式刚架轻型房屋钢结构采用以概率理论为基础的极限状态设计方法,以可靠指标度量结构构件的可靠度,采用分项系数的设计表达式进行设计。

2. 门式刚架轻型房屋钢结构的承重构件,应按承载能力极限状态和正常使用极限状态进行设计。

3. 当结构构件按承载能力极限状态设计时,持久设计状况、短暂设计状况应满足下式要求:


式中:γ0——结构重要性系数。对安全等级为一级的结构构件不小于1.1,对安全等级为二级的结构构件不小于1.0,门式刚架钢结构构件安全等级可取二级,对于设计使用年限为25年的结构构件,γ0不应小于0.95;

Sd——不考虑地震作用时,荷载组合的效应设计值,应符合规范规定。

Rd——结构构件承载力设计值。

4. 由于单层门式刚架轻型房屋钢结构的自重较小,设计经验和振动台试验表明,当抗震设防烈度为7度(0.1g)及以下时,一般不需要做抗震验算;当为7度(0.15g)及以上时,横向刚架和纵向框架均需进行抗震验算。当设有夹层或有与门式刚架相连接的附属房屋时,应进行抗震验算。

当抗震设防烈度7度(0.15g)及以上时,应进行地震作用组合的效应验算,地震设计状况应满足下式要求:


式中:SE——考虑多遇地震作用时,荷载和地震作用组合的效应设计值,应符合规范规定;

γRE——承载力抗震调整系数。

5. 承载力抗震调整系数应按表1采用。


表1  承载力抗震调整系数γRE

6. 当结构构件按正常使用极限状态设计时,应根据现行国家标准《建筑结构荷载规范》GB 50009的规定采用荷载的标准组合计算变形,并应满足规范要求。

7. 结构构件的受拉强度应按净截面计算,受压强度应按有效净截面计算,稳定性应按有效截面计算,变形和各种稳定系数均可按毛截面计算。
