楼梯设计基础知识以及计算方式

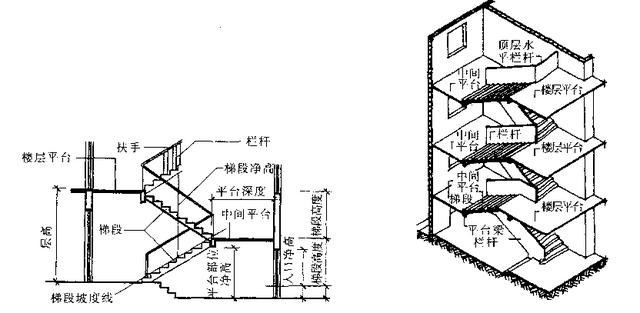

楼梯的组成 楼梯—般由楼梯梯段、楼层平台及中间平台、栏杆(或栏板)和扶手三个部分组成。


楼梯梯段 设有踏步供楼层间上下行走的通道段落.称梯段,又称梯跑

楼层平台 平台是指连接两个相邻楼梯段的水平部分,用来供人们行走时调节体力和改变行进方向。平台有楼层平台和中间平台之分。与楼层标高一致的平台称为楼层平台(或称正平台)。而介于相邻两个楼层之间的平台称为中间平台(或称负平台)。

楼梯的类型

直行单跑楼梯


直行多跑楼梯

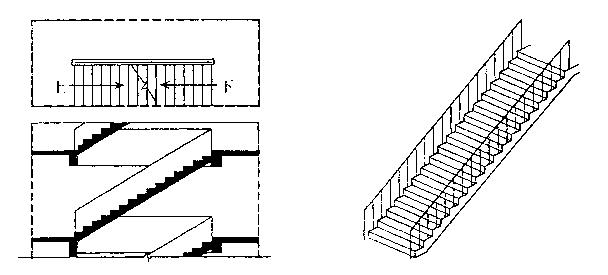

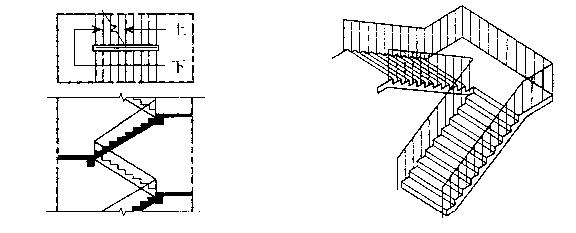

平行双跑楼梯

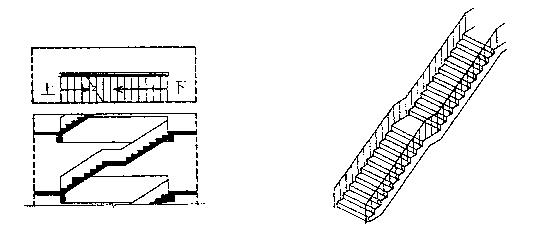

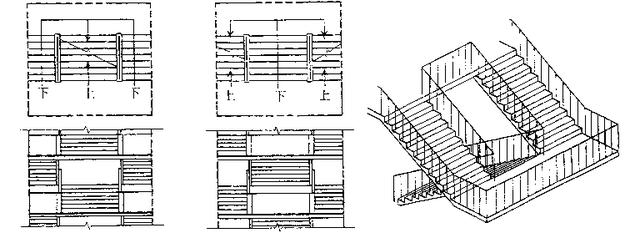

平行双分双合楼梯

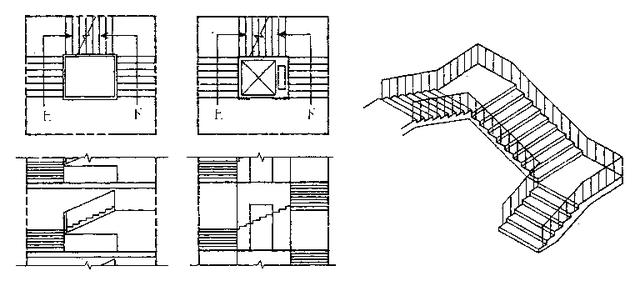

多跑式楼梯


交叉跑(剪刀)楼梯

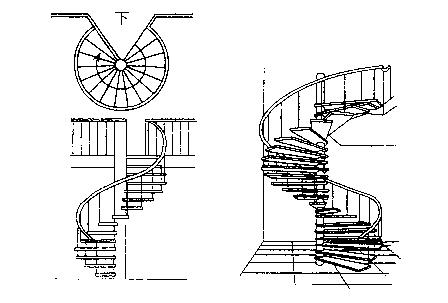

螺旋式楼梯

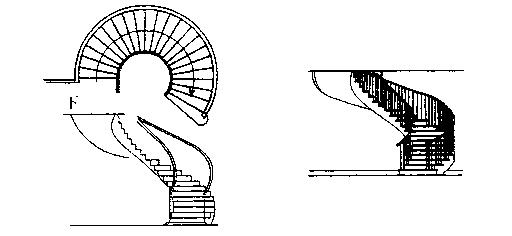

弧形楼梯


楼梯的坡度 是指楼梯段沿水平面倾斜的角度

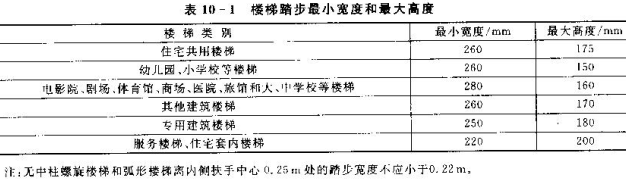

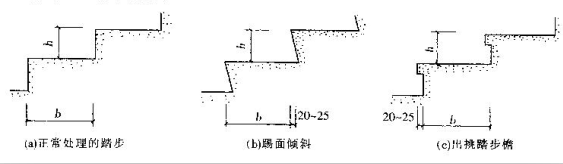

踏步



楼梯梯段宽度 楼梯梯段宽度指墙面至扶手中心线或扶手中心线之间的水平距离

楼梯的净空高度 包括楼梯梯段的净空高度和平台的净空高度

楼梯梯段的净空高度 梯段的净空高度指自踏步前缘(包括最低和最高一级踏步前缘线以外0.30 m范围内)量至上方突出物下缘问的垂直高度。

楼梯平台的净空高度 楼梯平台的净空高度指平台表面至上部结构最低处的垂直高度。楼梯平台上邵及下部过道处的净高不应小于2m。

钢筋混凝土楼梯分类

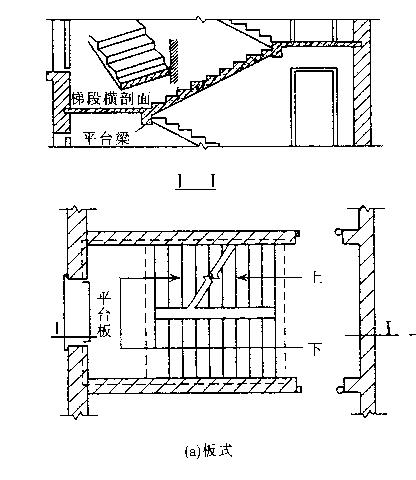

板式楼梯 板式楼板的梯段是一块斜放的板,它通常由梯段板、平台梁和平台板组成。梯段板承受梯段的全部荷载,然后通过平台梁将荷载传给墙体或柱子。必要时.也可取消梯段板一端或两端阳平台梁。使平台板与梯段板连为一体,形成折线形的板,直接支撑于墙或梁上。


梁板式楼梯 梁板式楼梯是内踏步板和梯段斜梁(简称梯梁)组成。梯段的荷载由踏步板传递给梯梁,然后梯梁再传给平台梁.最后,平台梁将荷载传给墙体或柱子。梯梁通常设两根,分别布置在踏步板的的两端。梯梁与踏步板在竖向的相对位置有两种:

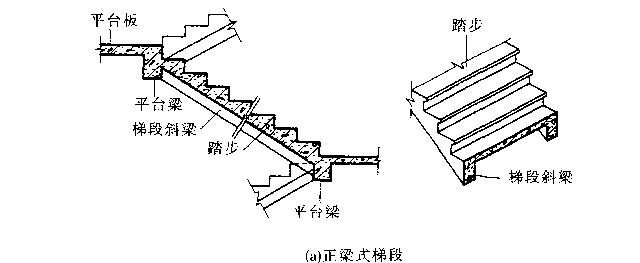

①梯梁在踏步板之下,踏步外露.称为明步。也称作正梁式梯段

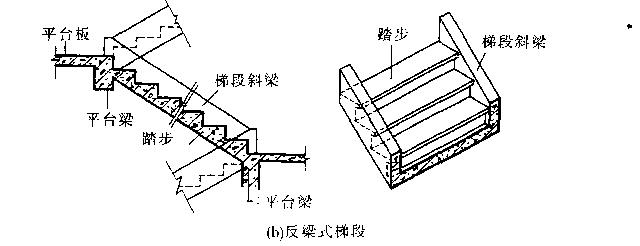

②梯梁在踏步板之上,形成反梁,踏步包在里,称为暗步.也称作反粱式梯段


预制装配式混凝土楼梯

(1)粱承式预制装配式钢筋混凝土楼梯。梁承式预制装配式钢筋混凝土楼梯的预制梯段部分由预制平台粱来支撑。这类楼梯的梯段可分为梁承式梯段和板式梯段。粱承式梯段由斜梁和踏步板组成,踏步板支撑在两侧斜梁上.斜粱支撑在预制平台梁上。踏步板有L形断面和三角形断面。当L形断面踏步板时。其斜梁上面为锯齿形,用水泥砂浆固定踏步板;当使用三角形断面踏步板时.为了减轻自重.一般需要在板内做抽孔处理


(2)墙承式预制装配式钢筋混凝土楼梯。墙承式预制装配式钢筋混凝土楼梯是将踏步板直接由楼梯间墙来支撑,去除了梯段梁,达到较经济的效果,这类楼梯施工也较简单。墙承式顶制装配式钢筋混凝土楼梯分为悬挑式墙承楼梯和简支式墙承楼梯

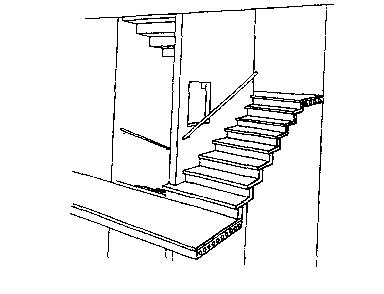

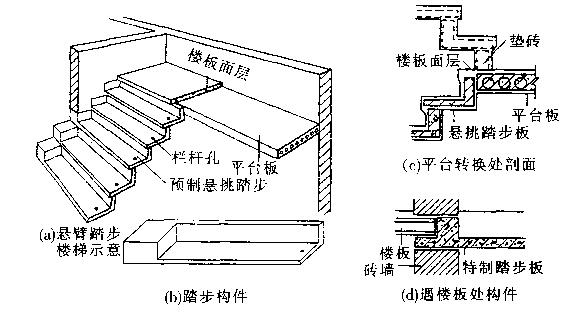

悬挑式墙承楼梯 是将预制踏步板一端压入墙体。利用踏步板以上墙体的压力和水泥砂浆的固结固定踏步板。踏步板有L形和平板形


简支式墙承楼梯 是在梯段两侧都砌筑砖墙,将踏步板直接搁置于两侧墙上的楼梯


关于楼梯的相关计算方法

1、楼梯工程量

⑴、现浇楼梯面积;⑵、楼梯的实际体积;⑶、楼梯栏板、栏杆;⑷楼梯装修:楼梯侧面装修;楼梯底面装修。⑸楼梯模板。

2、楼梯工程量计算方法

⑴楼梯的水平投影面积

现浇混凝土楼梯按设计图示尺寸以水平投影面积计算。不扣除宽度小于500mm的楼梯井,伸入墙内部分不计算。

①楼梯的水平投影面积包括踏步、斜梁、休息平台、平台梁以及楼梯与楼板连接的梁(楼梯与楼板的划分以楼梯梁的外侧面为分界)。

②当整体楼梯与现浇楼板无梯梁连接时,以楼梯的最后一个踏步边缘加300mm为界。

⑵楼梯的实际体积(部分地区)

分别计算楼梯踏步、楼梯板、休息平台砼体积。

楼梯体积=踏步体积+梯板体积

①踏步体积=三角形面积(1/2*踏步宽度*踏步高度)*梯板净宽*踏宽数。

其中:踏步个数=踏宽数+1;踏宽数=楼梯净长/踏步宽度(楼梯净长:等于踏步段水平投影净长,即扣减(墙)后的长度);踏步高度=楼梯高度/(踏步个数+1);梯板净宽=楼梯宽度扣减墙后的宽度。

②梯板体积=梯板净宽*楼梯斜长*梯板厚度。

其中:楼梯斜长=K*楼梯水平投影长度(楼梯水平投影长度=楼梯净长;K=[SQRT(踏步宽度^2 +踏步高度^2)]/踏步宽度)

③休息平台体积:计算同板。如果休息平台与墙相交,扣除与墙相交部分体积

⑶楼梯栏板、栏杆

①栏板按面积或者体积计算

栏板体积=栏板面积×栏板厚度计算

栏板面积=栏板长度×栏板高度计算

栏板长度是楼梯的实际长度,即斜长度

②栏杆按长度或者吨位进行计算

栏杆长度是按照楼梯的实际长度(即斜长度)进行计算的。

⑷楼梯装修:楼梯侧面装修;楼梯底面装修。

①楼梯装饰按设计图示尺寸以楼梯(包括踏步、休息平台及500mm以内的楼梯井)水平投影面积计算。楼梯与楼地面相连时,算至梯口梁内侧边沿;无梯口梁者,算至最上一层踏步边沿加300mm。

②楼梯侧面装修=踏步侧面面积+梯板侧面积

其中:踏步侧面面积=1/2*踏步宽度*踏步高度*踏步个数;梯板侧面积=楼梯斜长*梯板厚度。

③楼梯底面装修=楼梯底部面积

⑸楼梯模板=楼梯侧模+楼梯底模;计算同装修面积。
