单层工业厂房设计知识重点

一、单层厂房剖面设计的任务

剖面设计的主要任务是选择厂房的剖面形式和确定厂房高度,处理厂房的采光、通风和排水问题。

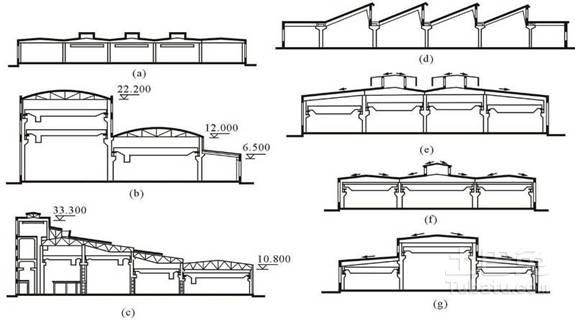

选择厂房的剖面形式,要综合考虑生产工艺,采光、通风的要求,屋面排水方式及厂房的结构形式的影响。下图是几种常见的钢筋混凝土排架结构的剖面形式。


二、厂房高度的确定

厂房高度:厂房地面到柱顶(或下撑式屋架下弦底面)的垂直距离。

1、柱顶标高的确定

(1)无吊车厂房高度的确定:无吊车厂房的高度主要取决于厂房内最高的生产设备及安装检修所需的净高,同时要考虑采光和通风的要求,并符合《厂房建筑模数协调标准》的扩大模数3M数列。

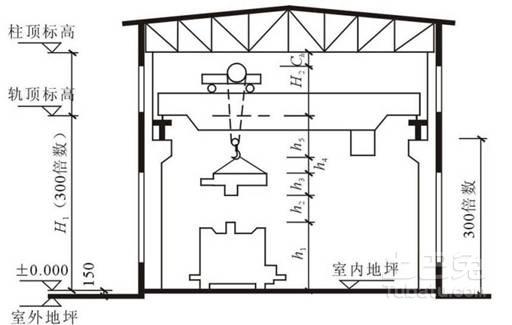

(2)有吊车厂房高度的确定:

吊车厂房高度

H=h1+h2+h3+h4+h5+H2+Ch

式中:

H1——轨顶标高

h1——生产设备或隔断的最大高度

h2——吊车越过设备时,吊车与设备之间的安全高度

h3——被起吊物体的最大高度

h4——起吊重物时,吊车缆索的最小高度

h5——吊钩距轨顶面的最小高度,可由吊车规格表中查出;

H2——轨上尺寸

Ch——上方间隙


2、工业建筑高度对造价有直接影响

在满足生产的前提下,利用厂房空间降低柱顶标高,可节省建筑造价。主要方法有:利用两榀屋架之间的空间布置个别高大设备,也可降低局部地面标高,将某些大型设备或工件放在地坑里。


3、室内地坪标高的确定

单层厂房室内地面标高由厂区总平面设计确定,其相对标高为±0.000。为防止雨水流入室内,室外标高一般应低于室内标高150mm,为通行方便,室外入口处应设置坡道,其坡度不宜过大。

三、单层厂房的自然通风

单层厂房自然通风是利用空气的热压和风压作用进行的。

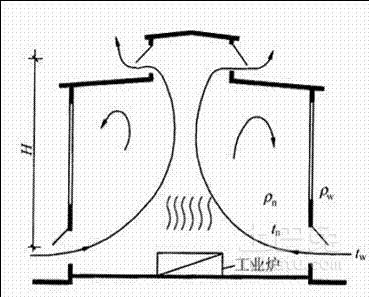

热压通风原理风绕房屋流动形成风压

(1)冷加工车间的自然通风

冷加工车间室内无大的热源,主要满足采光要求。设置适当数量的开启扇和交通运输门就能满足车间内通风换气的要求。为避免气流分散,不宜设置通风天窗,但可设置通风屋脊排除积聚在屋盖下部的热空气。

(2)热加工车间的自然通风

热加工车间在生产时产生大量余热和有害气体,尤其要组织好自然通风。

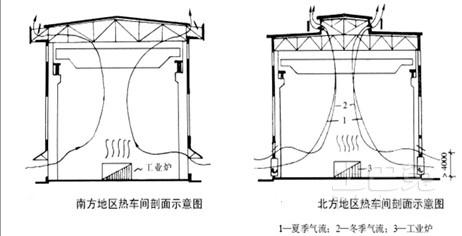

①进、排风口的布置:见图[进、排风口的布置]。

②通风天窗的类型:以通风为主的天窗称为通风天窗。主要有矩形通风天窗和下沉式通风天窗两种。

③开敞式厂房:所谓开敞式是指外墙不设窗扇而用挡雨板代替。见图[开敞式厂房]。





四、单层厂房的天然采光

单层厂房主要采用天然采光,当天然采光不能满足时,才辅以人工照明。

(1)天然采光的基本要求

①采光系数最低值:GB/T50033-2001《建筑采光设计标准》中将我国工业生产的视觉工作分为V级,并提出了各级视觉工作要求的室内天然光照度最低值及各级采光系数最低值。作面上采光系数是否符合要求,应选择建筑物典型剖面工作面上的采光曲线进行检验。

②采光均匀度:是指工作面上采光系数最低值与平均值之比。顶部采光,I~Ⅳ级采光等级的采光均匀度不宜小于0.7;侧窗采光不做规定。

③应避免在工作区产生眩光。

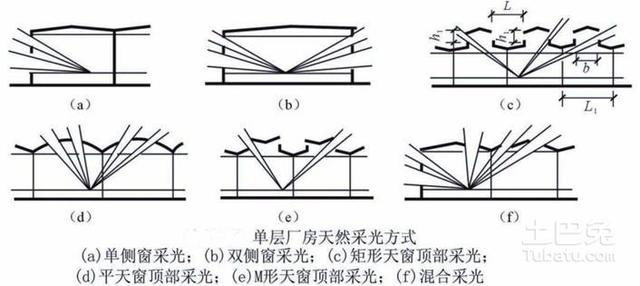

(2)采光方式见图[单层厂房天然采光方式]。

侧面采光;顶部采光:顶部采光室内光线均匀,采光效率较侧窗高;但构造较复杂,造价也较高。混合采光。


(3)采光天窗的形式和布置

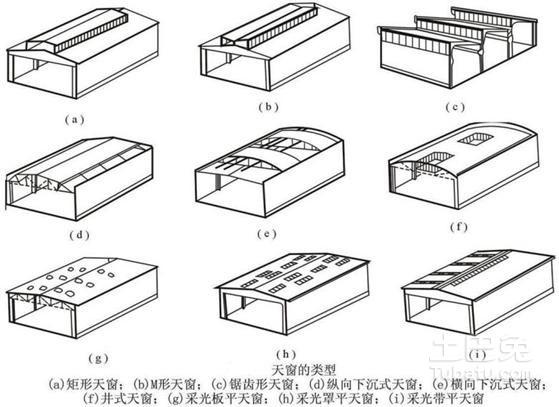

见图[采光天窗的类型]。常见的有矩形天窗、梯形天窗、三角形天窗、M形天窗、锯齿形天窗、横向下沉式天窗、平天窗等。


采光天窗的布置须结合天窗形式、屋盖结构和构造、厂房朝向、生产要求等因素综合考虑。

纵向布置:适用于南北向厂房,多采用矩形、M形、梯形、锯齿形等天窗,平天窗也可作成采光带沿纵向布置。为方便屋面检修于消防,常在靠山墙及横向变形缝两侧柱间不设天窗。

横向布置:适用于东西向厂房,多采用横向下沉式天窗,平天窗也可成带横向布置。

点式布置:一般采用平天窗,根据使用要求,在屋面上灵活地布置采光口,采光均匀性好。

一般单层工业厂房设计在报价上是5元——30元每平米不等。单层工业厂房设计上是很严格的,必须符合国家建筑设计、工程技术、卫生标准等规范,希望以上详细的单层工业厂房设计剖析和图解为你提供一些参考。
