一、小型冷库系统的组成

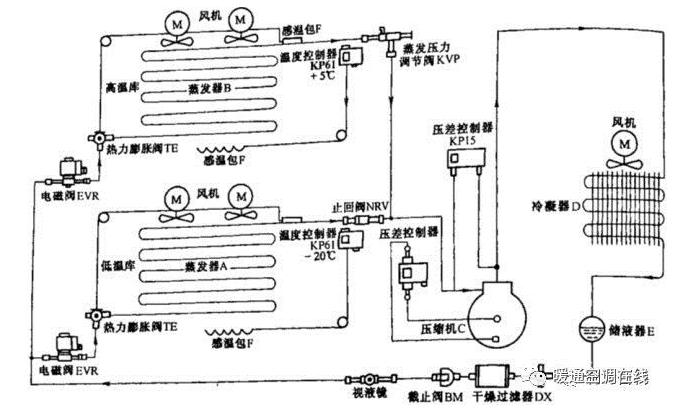

如图所示，图中是由一个冷库组成的制冷装置，主要有：制冷压缩机、冷风机、热力膨胀阀、电磁阀、压力继电器、时间继电器、温度继电器、压差继电器、除霜终端、视液镜（干湿镜)、油分离器、气液分离器。
二、冷库的制冷系统原理
制冷剂经DX干燥过滤器流到热力膨胀阀TE，截止阀BM装在干燥过滤器DX前，可方便更换干燥过滤器。在每个热力膨胀阀TE前，装有电磁阀EVR，由温度控制器（现电子温控器用的多）KP61来控制。温度控制器根据感温包F处的温度来开关电磁阀。从低温库蒸发器来的吸气管路上装有止回阀NRV，此阀在压缩机停止运行期间，可以防止制冷剂回流到低温库蒸发器。

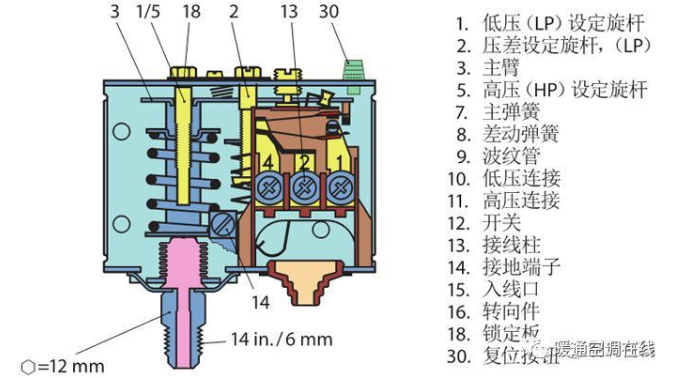

从高温库蒸发器来的吸气管路上装有蒸发压力调节器KVP，可维持蒸发压力固定在冷藏室所需温度之下 8〜10 ℃。压力控制器KP15是一台高低压组合控制器，可防止压缩机吸气压力过低或排气压力过高，从而保护制冷装置。
三、配套设施
冷库门设有防凝露电热丝（集中或单独供电，电压24V），该设施能有效地保证冷库门不被冻结及凝露。组合冷库库内一般设有压力里平衡窗，该设施能有效地防止库内的压力增加而造成库板爆裂。根据用户的要求设置库门风幕机，该设施能减少库门开启时内外空气的对流，减少冷量损失。
四、制冷系统功能描述
（1）制冷系统为自动控制系统。当温度下降到设定值，温度控制器，电磁阀关闭， 系统供液停止，系统低压侧压力降低，当压力降低到设定值，压力控制器动作，压缩机控制电源、冷风机控制电源切断，制冷系统停止工作。
（2）自动开机。库温回升到设定值后，温度控制器动作，电磁阀得电开启供液，制冷系统内低压侧压力升高，当压力升高到设定制，压力控制器动作，压缩机、冷风机控制电源接通，制冷系统开始运转。
（3）压力控制器的其他功能。压力继电器除具有上述功能外，还能在系统内高低压侧压力过高时起保护作用。
（4）压差控制器的功能。压差继电器的油压表能反映压缩机的润滑油（冷冻油）供给状 态，其压差是油泵排出油压与吸入压力的差，正常状态下，其差值应该大于1.5kg/cm2 (压力表值)；当其压值小于1.5kg/cm2时，压差控制器在运行60s内自动停机，避免压缩机在润滑不良状态下运行。
（5）“电子保护”功能。压缩机为半封闭压缩机时，其电动机线圈设在低压侧，正常情况下，线圈运行产生的热量被低压工质气体冷却。当某种原因造成线圈热量增加而又不能良好的冷却时，线圈热量就会积累性地增加，严重时就会烧毁线圈。“电子保护”能有效地保证电动机在正常温升下运行。
（6）水流继电器的功能。水流继电器保证了水冷机组在有水状态下运行，如果冷却水在管内不流动或水流量不够，水流继电器在断开状态，压缩机不能运转。
（7）压缩机曲轴箱内设有曲轴加热丝。压缩机工作时，发热管停止工作；压缩机停止工作时，发热管工作。曲轴加热丝使曲轴箱内的温度升高，把混合液中的工质蒸发成气体，从而保证了冷冻油的纯洁度和冷冻油的液面高度，当压缩机运行时，保证了各运动部件之间的良好润滑。
