建筑工程钢筋锚固一般要求有哪些?

    建筑工程钢筋锚固一般要求有哪些?

1.当计算中充分利用钢筋的抗拉强度时,受拉钢筋的锚固长度按公式(9-1)计算,不应小于表9-14规定的数值。

纵向受拉钢筋的最小锚固长度la(mm)  表9-14



钢筋类型

混凝土强度等级

C15

C20~C25

C30~C35

d≥C40

HPB235级

40d

30d

25d

20d

HRB335级

50d

40d

30d

25d

HRB400与RRB400级

-

45d

35

30d



 注:1.当圆钢筋末端应做180°弯钩,弯后平直段长度不应小于3d;

         2.在任何情况下,纵向受拉钢筋的锚固长度不应小于250d;

         3.d-钢筋公称直径。

    当符合下列条件时,表9-14的锚固长度应进行修正。

(1)当HRB335、HRB400和RRB400级钢筋的直径大于25mm时,其锚固长度应乘以修正系数1.1;

(2)HRB335, HRB400和RRB400级环氧树脂涂层钢筋的锚固长度,应乘以修正系数1.25;

(3)当钢筋在混凝土施工过程中易受扰动(如滑模施工)时,其锚固长度应乘以修正系数1.1;

(4)当HRB335, HRB400和RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时,其锚固长度可乘以修正系数0.8;

    2.当计算充分利用纵向钢筋的抗压强度时,其锚固长度不应小于表9-14所列的受拉钢筋锚固长度的0.7倍。

    3.当HRB335、HRB400和RRB400级纵向受拉钢筋末端采用机械锚固措施时,包括附加锚固端头在内的锚固长度可取表9-14所列锚固长度的0.7倍。

    机械锚固的形式和构造要求宜按图9-7采用。

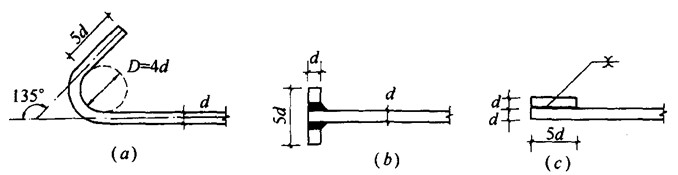

图9-7 钢筋机械锚固的形式及构造要求
(a)末端带135°弯钩;(b)末端与钢板穿孔塞焊;(c)末端与短钢筋双面贴焊图9-7 钢筋机械锚固的形式及构造要求(a)末端带135°弯钩;(b)末端与钢板穿孔塞焊;(c)末端与短钢筋双面贴焊

    采用机械锚固措施时,锚固长度范围内的箍筋不应少于3个,其直径不应小于纵向钢筋直径的0.25倍,其间距不应大于纵向钢筋直径的5倍。当纵向钢筋的混凝土保护层厚度不小于钢筋公称直径的5倍时,可不配置上述钢筋。

     4.对承受重复荷载的预制构件,应将纵向受拉钢筋的末端焊接在钢板或角钢上。钢板或角钢应可靠地锚固在混凝土中;其尺寸应按计算确定,厚度不宜小于10mm。
