装配式混凝土框架结构整浇式节点构造要求有哪些?





装配式混凝土框架结构整浇式节点构造要求有哪些?

    1) 柱截面尺寸不宜小于400mm×400mm,也不宜大于600mm×600mm;柱下端榫头截面尺寸不应小于120mm×120mm;节点核芯区混凝土强度等级不宜低于C30;

    2) 节点核芯区箍筋宜采用预制焊接封闭骨架;

    3) 核芯区现浇混凝土顶部,应设置直径12mm的焊接封闭定位箍筋,并与叠合梁上部钢筋绑牢或焊牢,用以控制柱顶面伸出钢筋的位置;

    4) 对于顶层边柱节点,叠合梁的上部钢筋多于梁下部钢筋时,边柱柱顶需预埋锚筋伸出,与叠合梁上部钢筋焊接(图7.2-1);

    5) 当节点处柱截面纵向钢筋总根数多于4根时,需根据抗震要求设置复合箍筋;

    6) 捻缝用的细石混凝土等度等级不应低于柱混凝土的强度等级,水灰比不宜大于0.3,并宜采用无收缩快硬硅酸盐水泥配制。

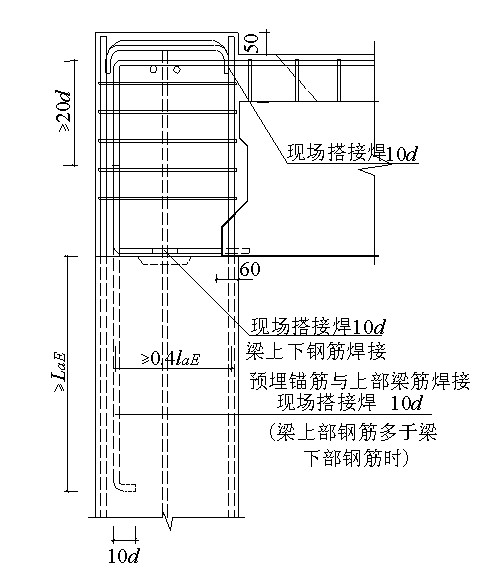

图 7.2-1  整浇式顶层边柱节点(A型构造)图 7.2-1 整浇式顶层边柱节点(A型构造)
