碳纤维片材加固混凝土结构技术有哪些?
用于土木建筑结构加固的碳纤维增强材料有很多,其片材结构如图10-47,而碳纤维片材加固修补混凝土结构技术是一种新型的结构加固技术,且应用最多,主要利用树脂类粘结材料将碳纤维片材粘结于混凝土表面,以达到对结构及构件加固补强的目的。片材根据纤维排列方向可分两类:单向纤维片材和双向纤维片材。

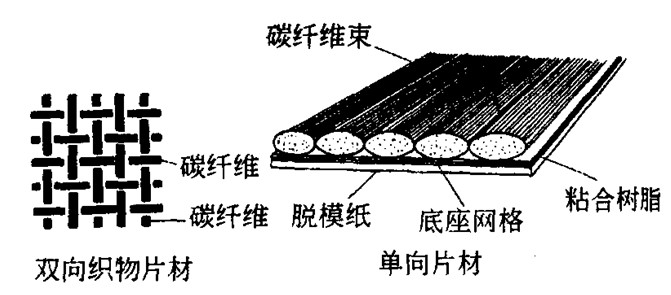

图10-47 碳纤维片材结构
1.材料
碳纤维片材又分碳纤维布和碳纤维板,加固修补混凝土结构所用材料主要为碳纤维材料与粘结用树脂。材料及性能指标见表10-104~表10-106。
碳纤维片材的主要力学性能指标要求 表10-104
性能 |
碳纤维布 |
碳纤维板 |
抗拉强度标准值(MPa) |
≥3000 |
≥2000 |
弹性模量(MPa) |
≥2.1×105 |
≥1.4×105 |
延伸率(%) |
≥1.4 |
≥1.4 |
底层树脂及找平材料性能指标 表10-105
性能 |
性能指标要求 |
正拉粘结强度 |
≥2.5MPa,且大于被加固混凝土抗拉强度ftk的1.2倍 |
浸渍树脂和粘结树脂性能指标 表10-106
性能 |
试验方法 |
性能指标要求 |
拉伸剪切强度 |
GB 7124-86 |
≥10MPa |
拉伸强度 |
GB/T 2568-1999 |
≥30MPa |
弯曲强度 |
GB/T 5270-1999 |
≥40MPa |
正拉粘结强度 |
|
≥2.5MPa且大于被加固混凝土抗拉强度ftk的1.2倍 |
