高层建筑塔楼钢结构安装测量方法有哪些?

高层建筑塔楼钢结构安装测量方法有哪些?


     88层的金茂大厦,高达420.50m,共有45节钢柱子组成,其中第1~36节为主体楼层,每层有8根巨型钢柱及16根复合钢柱,如图4-175所示。每根巨型钢柱在坐标轴上ΔX(ΔY)向筒方向共收缩12次,每次收缩ΔX(ΔY)为0.750m,每对钢柱每次垂直向筒方向平移1.0607m,12次在轴上共收进9.000m,平移12.728m,每根钢柱要转换12个坐标位置,势必增加测设钢柱垂直度的难度,尤其在东西方向上。

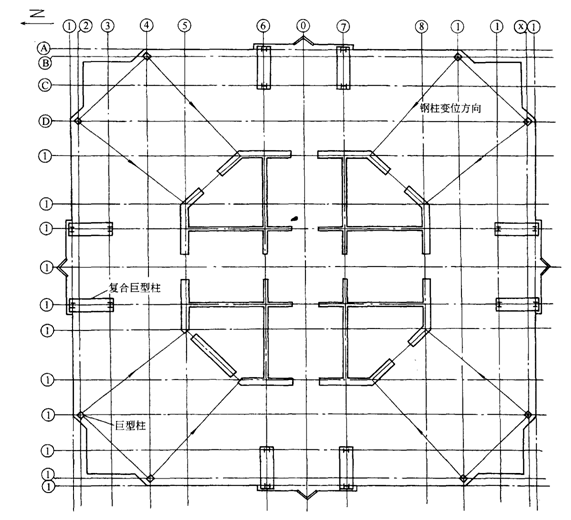

主楼钢柱位置图主楼钢柱位置图




第41节为塔基底部,42节为塔基基础,43~45节为塔尖,这样的超高层钢结构(如转换12个坐标位置)垂直度测量允许偏差,现行规范没有详细说明,现规定每节钢柱垂直度限差在10mm之内,主体结构整体垂直度如公式(4-69)所示:

H/2500+10.0<50.0mm    (4-69)

式中  H柱总高度。

即总体垂直度不得超过50mm,为此机械施工公司制定了严密的施工方案,测得钢柱最大偏差为第24节(+234.495)A6柱总体偏差为28mm,从而保证了钢结构封顶时总体垂直偏差大大小于50mm的要求。
