网络计划与横道图(施工进度控制)





网络计划在我国也称为统筹方法,是一种有效的系统分析和优化技术。它来源于工程技术和管理实践,又广泛地应用于军事、航天和工程管理、科学研究、技术发展、市场分析和投资决策等各个领域,并在诸如保证和缩短时间、降低成本、提高效率、节约资源等方面取得了显著的成效。我国引进和应用网络计划理论,除国防科研领域外,以土木建筑工程建设领域最早,并且在有组织地推广、总结和研究这一理论方面的历史也最长。

网络计划技术的基本原理:

首先绘制工程施工网络图;然后通过计算找出计划中的关键工作及关键线路;继而通过不断改善网络计划,选择最优方案,并付诸实施;最后在执行中进行控制和监督,保证以最小的消耗取得最大的经济效益。

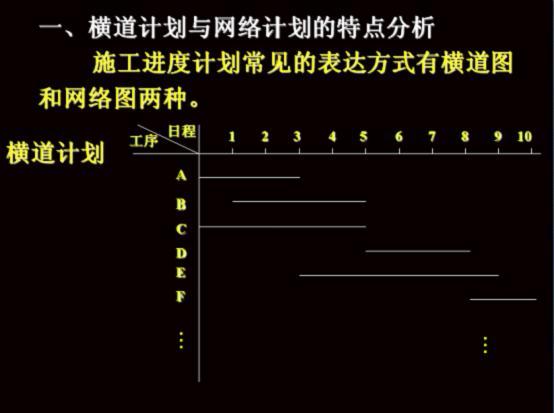

1、横道计划的优、缺点

   优点:

    这种表达方式绘图简单,直观易懂、容易掌握,便于检查和计算劳动力、材料、机具等资源需求状况。

   不足:

不能全面而准确地反映出各项工作之间的逻辑关系;不能出整个计划或工程中哪些是关键工作,哪些是非关键工作;难在有限资源下合理组织施工,不能准确评价计划经济指标;不能应用计算机技术。这些不足从根本上限制了横道图进度计划的适应范围。

2、网络计划的优、缺点

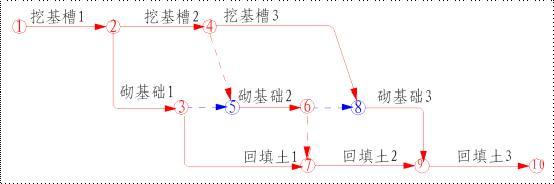

网络计划是由一系列箭线和节点所组成的网状图形来表示各施工过程之间的逻辑关系的。双代号网络图如下图所示。网络计划与横道图相比的优点:

1)能明确反映各施工过程之间的逻辑关系

2)可以进行各种时间参数的计算

3)能找出计划中影响整个工程进度的关键施工过程

4)可以利用某些机动时间,利用和调配人力、物力,以达到降低成本的目的。

5)可以利用计算机实现科学化管理

一般网络计划的缺点:

表达不直观、不宜看懂,不易显示资源平衡情况,若采用时标网络计划可克服。
