钢筋制作下料长度简化计算方法

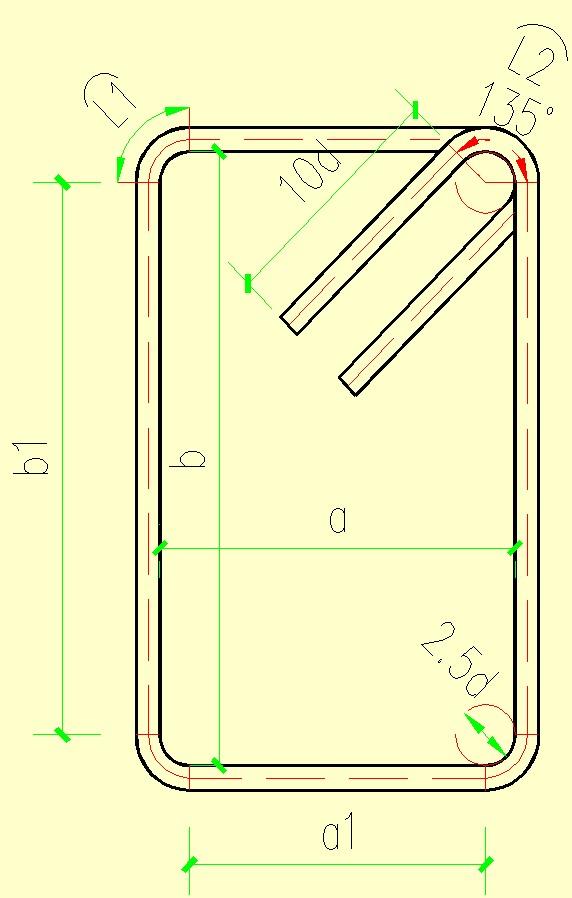

(一) 箍筋简化计算方法:

度量方式:内空尺寸

箍筋下料长度=内空尺寸(a+b)*2+26.5d

计算方法: 箍筋度量尺寸:内空尺寸 (a、b);弯钩平直长度10d。

箍筋轴心(下料)长度:(a1+b1)*2+3L1+2L2+20d

其中:

a1=a-1.25d*2

b1=b-1.25d*2

L1=3.14*3.5d/4=2.749d

L2=3.14*3.5d*135/360=4.123d

得箍筋轴心(下料)长度:

(a+b-5d)*2+3*2.749d+2*4.123d+20d

=(a+b)*2+26.493d

=(a+b)*2+26.5d

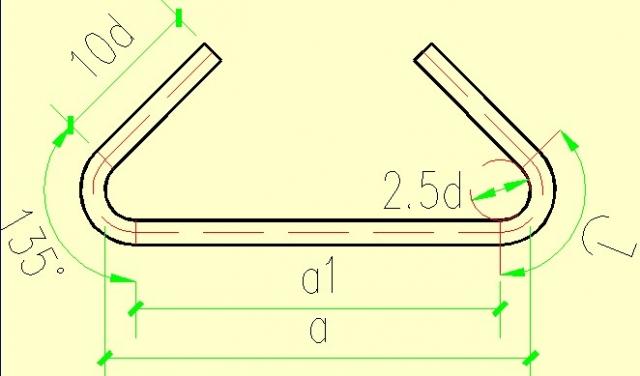

(二)拉钩筋简化计算方法:

度量方式:内空尺寸

拉筋下料长度=内空尺寸a+25.75d

计算方法: 度量尺寸: 内空长度a;弯钩平直长度10d

轴心(下料)长度:a1+2L+20d

其中:

a1=a-1.25d*2

L=3.14*3.5d*135/360=4.123d

轴心(下料)长度:

a-2.5d+2*4.123d+20d

=a+25.746d

=a+25.75d


(三)圆钢末端加180度弯钩简化计算方法:

度量方式:外包尺寸

弯钩下料长度=外包尺寸a+6. 25d

计算方法: 度量尺寸:外包长度 a;

弯钩平直长度3d 轴心(下料)长度:a1+L+3d

其中:

a1=a-1d-1.25d

L=3.14*3.5d*180/360=5.498d

轴心(下料)长度:

a-2.25d+5.498d+3d

=a+6.248d

=a+6.25d


(四)直钩简化计算方法:

度量方式:外包尺寸

1、光圆钢筋:D=2.5d

下料长度=a+b-1.75d

2、变形钢筋,一般部位:D=4d

下料长度=a+b-2.1d

3、变形钢筋,顶层边节点:d≤25,D=6d

下料长度=a+b-2.5d

4、变形钢筋,顶层边节点: d>25,D=8d

下料长度=a+b-2.93d

计算方法:(弯心直径D) 度量尺寸:外包长度 a;b

轴心(下料)长度:a1+b1+L

其中:

a1=a-1d-D/2

b1=b-1d-D/2

L=3.14*(D+d)*90/360=0.785D+0.785d

轴心(下料)长度=a+b-1.215d-0.215D


(五)板筋直钩简化计算方法:

度量方式:外包尺寸

下料长度=外包尺寸a+2h-3.5d

计算方法: 度量尺寸: 外包长度a;h=板厚-1个保护层

轴心(下料)长度:a1+2*a2+2*L

其中:

a1=a-2d-1.25d*2=a-4.5d

a2=h-1d-1.25d=h-2.25d

L=3.14*3.5d*90/360=2.749d

轴心(下料)长度:

a-4.5d+2*(h-2.25d)+2*2.749d

=a+2h-3.5d

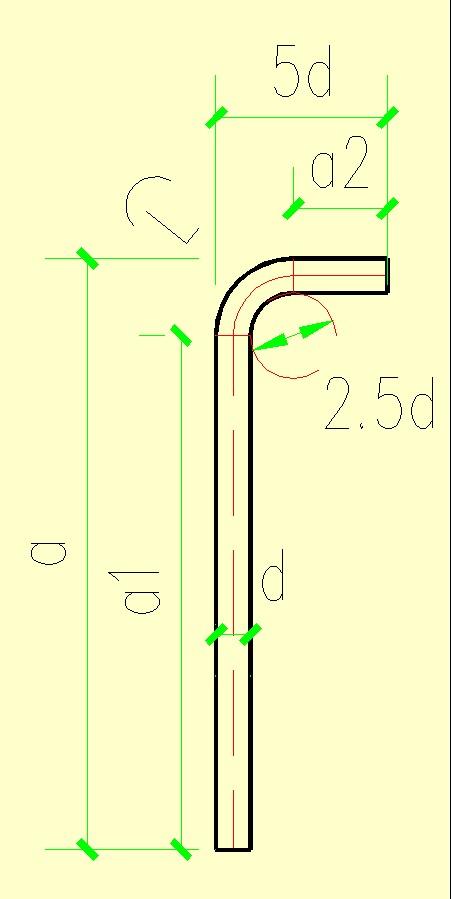

(六)圆钢末端加5d直钩简化计算方法:

度量方式:外包尺寸

下料长度=外包尺寸a+3. 25d

为便于施工,弯钩平直段应有3d

下料长度修正=外包尺寸a+3. 5d

计算方法:度量尺寸:外包长度a;直钩外包长度5d

轴心(下料)长度:a1+a2+L

其中:

a1=a-1d-1.25d

a2=5d-1d-1.25d=2.75d

L=3.14*3.5d*90/360=2.749d

轴心(下料)长度:

a-2.25d+2.75d+2.749d

=a+3.249d

=a+3.25d


(七)45度吊筋简化计算方法:

度量方式:按设计

下料长度=2.828h+b+100+31.37d

h=主梁上下排主筋间最小净空高度-25mm。

计算方法:度量尺寸:h;平直段20d;内包尺寸b+100

轴心(下料)长度:40d+3L+2*a2+a1

其中:

a1=b+100-tan(22.5)*2d*2=b+100-1.657d

a2=(h-d)/sin(45)-tan(22.5)*2.5d*2 =1.414h-3.485d

L=3.14*5d*45/360=1.963d

轴心(下料)长度:

40d+3*1.963d+2(1.414h-3.485d)+ (b+100-1.657d)

=2.828h+b+100+31.373d


(八)60度吊筋简化计算方法:

度量方式:按设计

下料长度=2.31h+b+100+37.46d

h=主梁上下排主筋间最小净空高度-25mm。

计算方法:

度量尺寸:h;平直段20d;内包尺寸b+100

轴心(下料)长度:40d+3L+2*a2+a1

其中:

a1=b+100-tan(30)*2d*2=b+100-2.309d

a2=(h-d)/sin(60)-tan(30)*2.5d*2 =1.155h-4.041d

L=3.14*5d*60/360=2.618d

轴心(下料)长度:

40d+3*2.618d+2(1.155h-4.041d)+ (b+100-2.309d)

=2.31h+b+100+37.463d

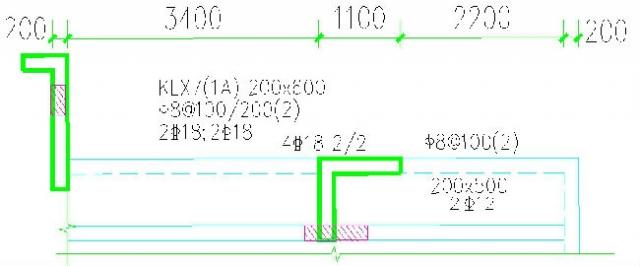

钢筋料表制作例题


柱C45,梁板C30,板厚100 钢筋每米质量(kg/m)

计算公式:6.165*d*d/1000 钢筋直径d单位为mm
