一、常规做法出现的问题
突出地下室穿墙管道套管一般做法为靠地下室外套管突出外墙不少于150 mm，在外墙模板上准确预留穿墙管位置并在模板上开洞，外墙合模前将穿墙套管插入模板孔洞中并固定，合模后密封穿墙管与模板间的缝隙。
一般现场施工中，准确地在模板上开洞效果往往不理想，模板上开洞尺寸不精确，特别遇到不规则的密集套管的板墙支设模板有难度。浇筑混凝土时，模板常偏位，影响混凝土成型外观质量，套管处的混凝土不平整、密实，存在渗漏的风险，往往拆模后在套管处还需进行修补处理，增加额外人工费用，并不能减少渗漏的风险。
总结问题为：套管突出混凝土成型面，模板开洞、支设有难度，混凝土振捣易造成模板偏位，影响混凝土平整度、密实度，容易造成地下室外墙渗漏。
二、现采用的做法
确保模板洞口开设准确，易支设且确保浇筑混凝土时模板不胀模。现将在套管处的模板改用3 mm厚钢板，与套管焊接为一体。钢板开洞准确，便于操作，与套管焊接浇筑混凝土时不偏位，混凝土成型好、平整、密实。且增加的钢板无形中又增加了一道刚性止水，大幅降低渗漏风险。
三、工艺流程与节点图

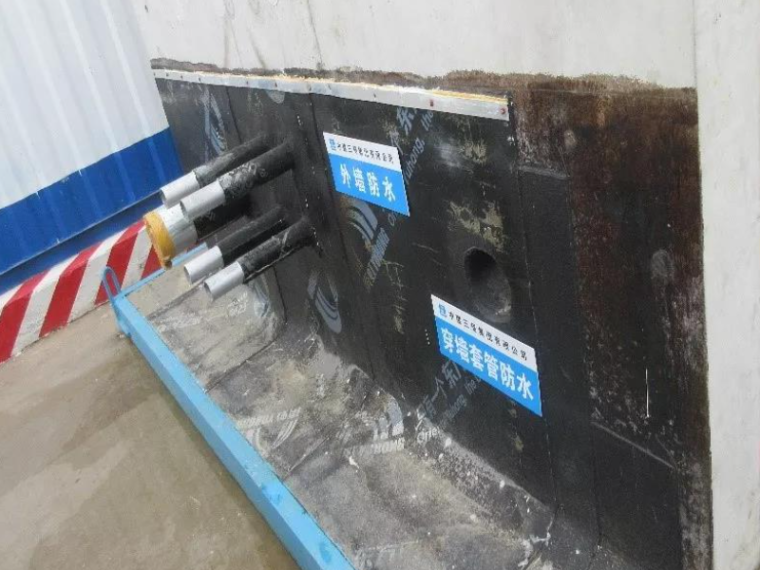

工艺流程为：止水套管预埋→制作外墙钢板→精确定位安装钢板模板→浇筑混凝土→钢板模板上刷防锈漆。节点图如1所示，穿墙套管结构施工防渗漏做法如图2所示。
