地面、吊顶、墙面工程三维节点做法施工工艺详解

地面

1篮球专用运动地板

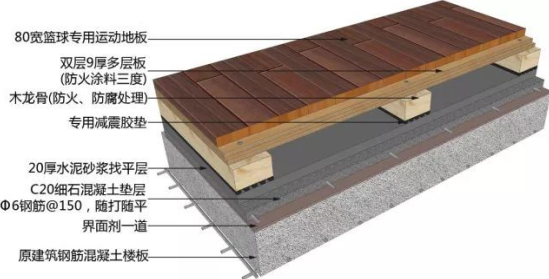

篮球专用运动地板三维示意图

1、设计时应考虑地板下通风,并在施工图中绘出地板通风箅子和龙骨骨通风阵位置及大样;

2、粘结用胶需选用运动用木地板专用胶粘剂

3、详细技术参数见厂家资料

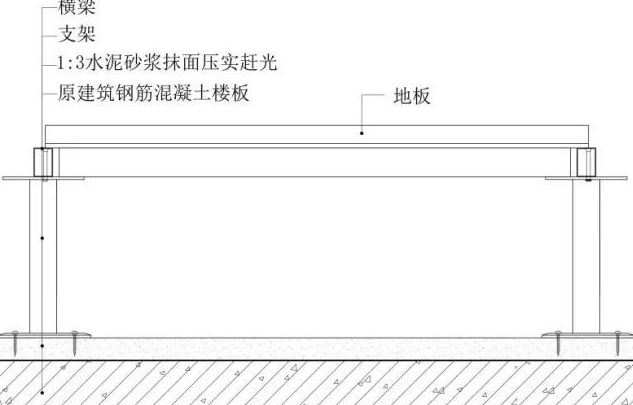

网络地板安装

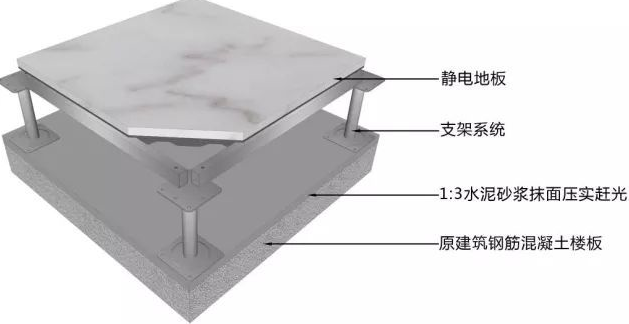

静电地板安装三维示意图

1、原建筑钢筋混凝土楼板

2、1:3水泥砂浆找平

3、1:3水泥砂浆抹面压实赶光,干后卧铜条分格(铜条打眼穿22号镀锌低碳钢丝卧牢,每米4眼)

4、可调节支架系统

5、静电地板

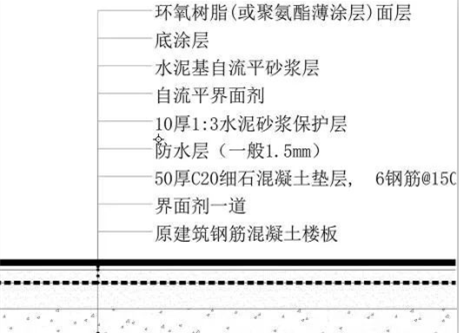

自流平做法

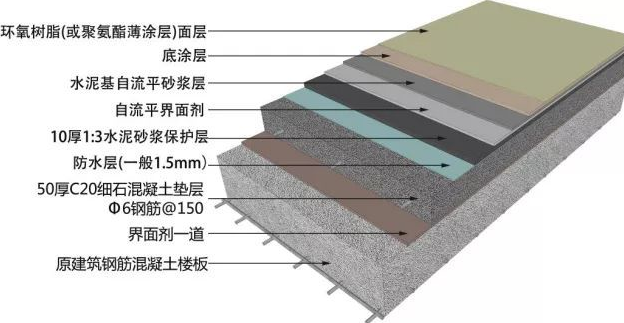

自流平做法三维示意图

1、原建筑钢筋混凝土楼板

2、50厚C10细石混凝土垫层,Φ6钢筋@150

3、20厚1:3水泥砂浆找平层

4、1.5厚JS或聚氨酯涂膜防水层

5、10厚1:3水泥砂浆保护层

6、20厚1:3水泥砂浆找平层

7、自流平界面剂

8、水泥基自流平砂浆层

9、底涂层

10、环氧树脂(或聚氨酯薄涂层)


地沟做法

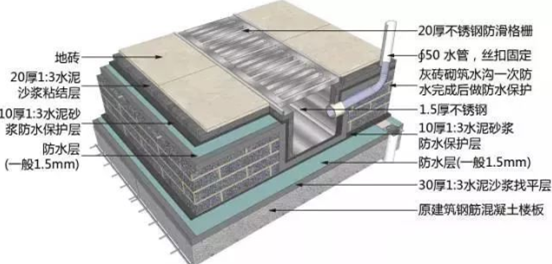

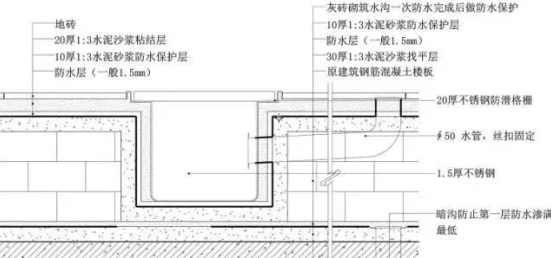

地沟做法三维示意图

1、最低处增加暗藏地漏且有暗沟防止第二层防水渗满

2、原建筑钢筋混凝土楼板

3、∮50 水管,丝扣固定

4、20厚1:3水泥砂浆找平层

5、1.5厚JS或聚氨酯涂膜防水层(一次防水)

6、10厚1:3水泥砂浆防水保护层(一次防水)

7、灰砖砌筑水沟一次防水完成后做防水保护(厚度依现场实际)

8、30厚1:3水泥砂浆找平层

9、1.5厚JS或聚氨酯涂膜防水层(二次防水)

10、30厚1:3水泥砂浆粘结层

11、10厚素水泥膏

12、防滑砖

13、1.5厚不锈钢

14、20厚不锈钢防滑格栅

15、10厚1:3水泥砂浆防水保护层

16、20厚1:3水泥沙浆粘结层

17、地砖(8~12厚,干水泥擦缝)(找坡)

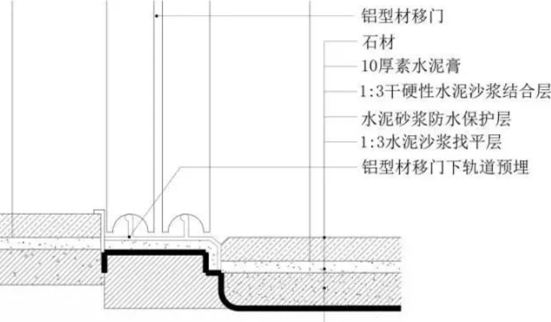

铝型材轨道门槛制作

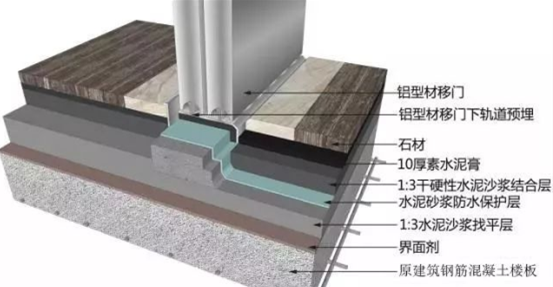

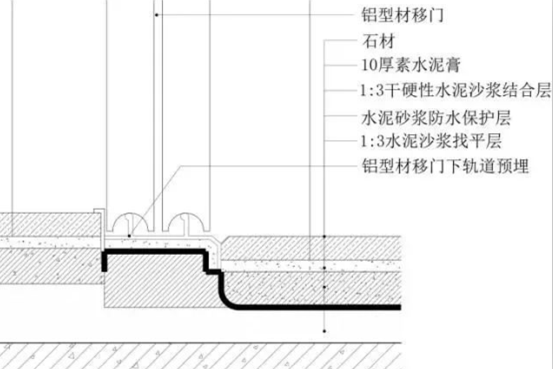

铝型材轨道门槛制作三维示意图

1、原建筑钢筋混凝土楼板

2、1:3水泥沙浆找平层

3、改性沥青防水层,水泥砂浆防水保护层

4、1:3干硬性水泥沙浆结合层

5、10厚素水泥膏(黑/白水泥膏)

6、铝型材移门下轨道预埋

7、石材(六面防护)


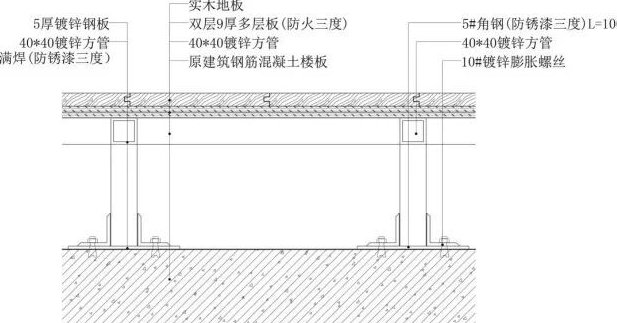

木地板+门槛石+地砖工艺

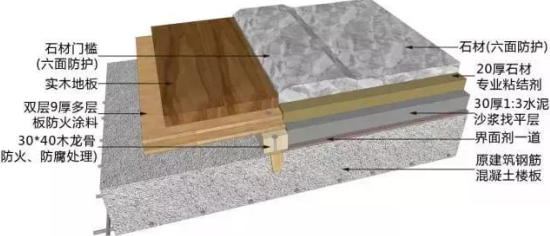

木地板+门槛石+地砖工艺三维示意图


吊顶

风口与金属板相接

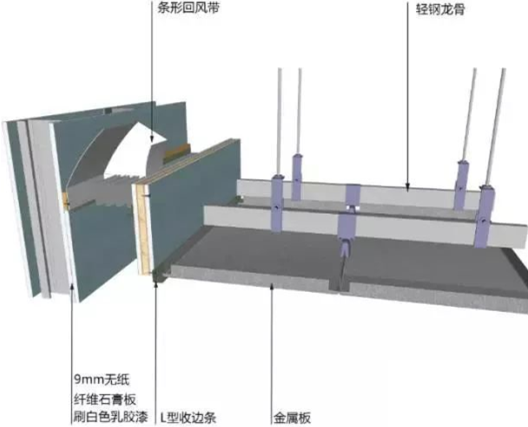

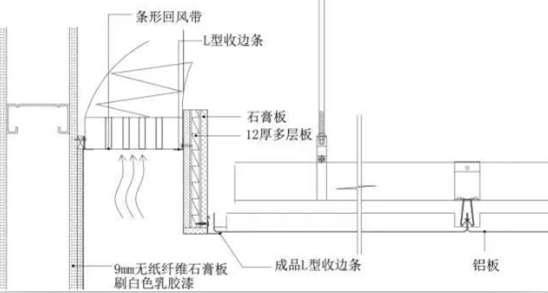

风口与金属板相接三维图示意图


工艺说明:

1、根据图纸确认风口的大小和位置

2、根据开好的风口与吊顶的高度确认帆布的大小长短

3、安装空调系统风管

4、龙骨的安装

5、风口的安装

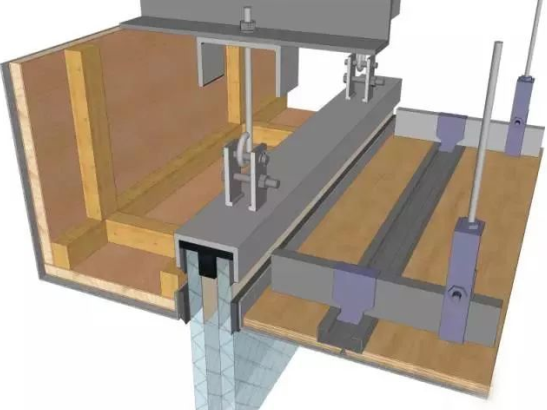

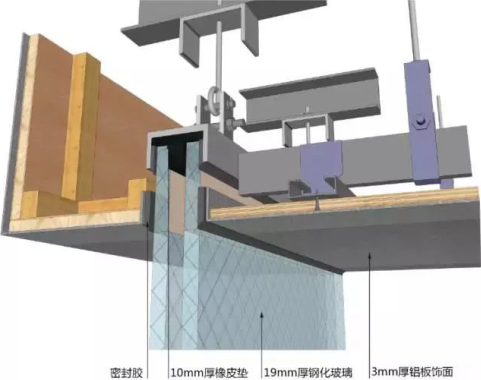

玻璃隔断与铝板相接

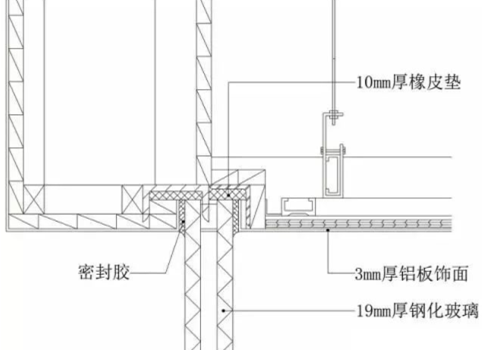

玻璃隔断与铝板相接三维图示意图


工艺说明:

1、在顶棚和地面弹出玻璃隔断的位置线

2、安装固定下部的锚固件

3、再完成隔断上部的安装

4、中间填满橡皮垫或填充剂

5、最后用密封胶密封

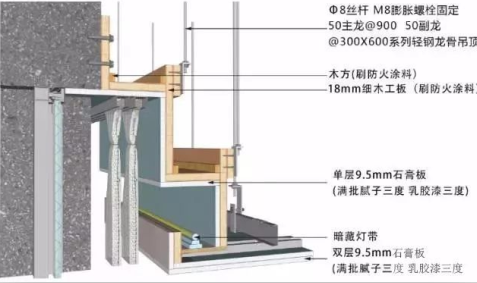

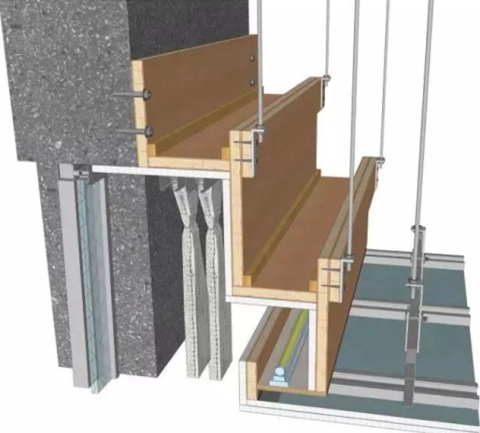

窗帘盒与玻璃幕墙相接

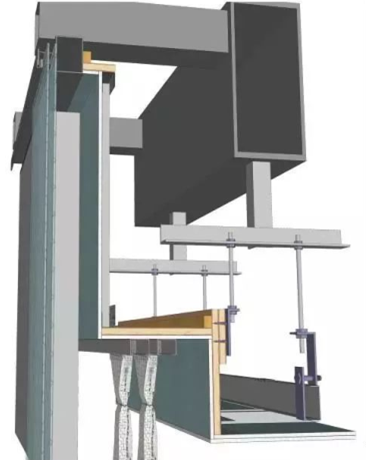

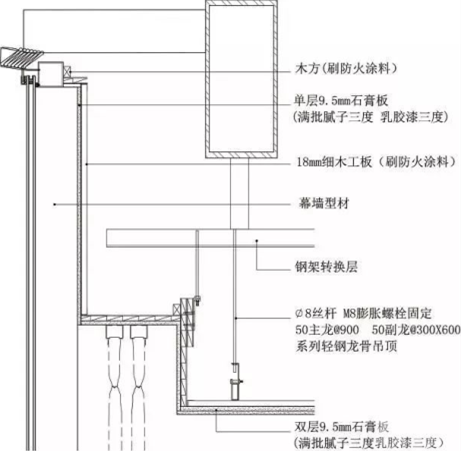

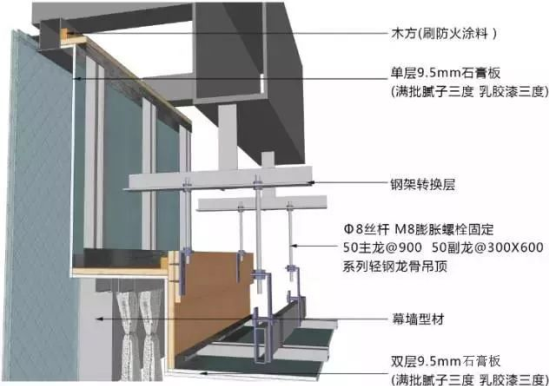

窗帘盒与玻璃幕墙收口节点三维图示意图


工艺说明:

1、龙骨吊件与钢架转换层焊接固定,连接处满焊,刷防锈漆三遍

2、50主龙间距900mm,50副龙间距300mm,副龙横称间距600mm

3、18mm细木工板刷防火涂料三度,与吸顶吊件采用35mm自攻螺丝固定

4、9.5mm厚纸面石膏板,用自攻螺丝与龙骨固定

5、满批耐水腻子三度

6、乳胶漆涂料饰面

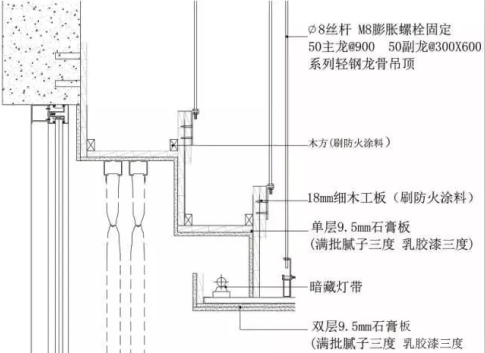

暗藏灯带窗帘盒

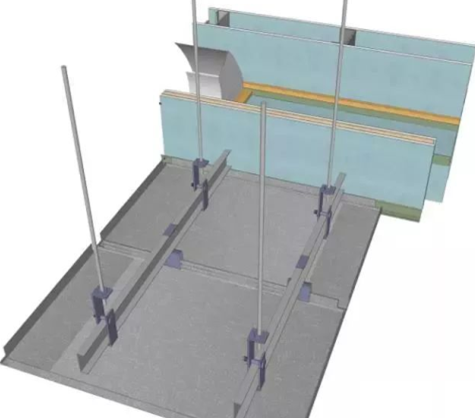

暗藏灯带窗帘盒三维图示意图


工艺说明:

1、龙骨吊件与钢架转换层焊接固定,连接处满焊,刷防锈漆三遍

2、50主龙间距900mm,50副龙间距300mm,副龙横称间距600mm

3、18mm细木工板刷防火涂料三度,与吸顶吊件采用35mm自攻螺丝固定

4、9.5mm厚纸面石膏板,用自攻螺丝与龙骨固定

5、满批耐水腻子三度

6、乳胶漆涂料饰面

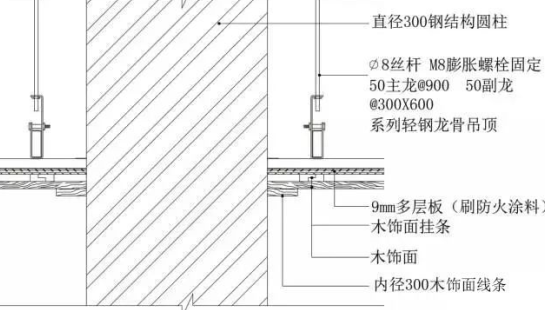

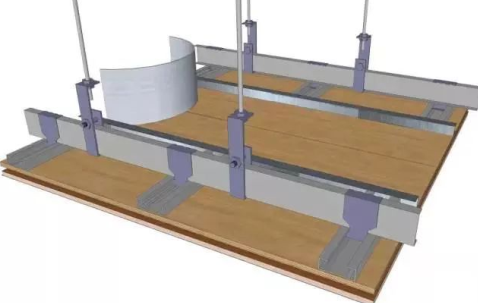

木饰面与钢结构圆柱相接


木饰面与钢结构圆柱相接三维图示意图


工艺说明:

1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定;

2.50主龙间距900mm,50副龙间距300mm,副龙横称间距600mm;

3.9mm厚多层板刷防火涂料三度,用自攻螺丝与龙骨固定;

4.木饰面采用挂条固定;

5.加工定制内经300mm,外径350mm成品木饰面线条,与木饰面固定

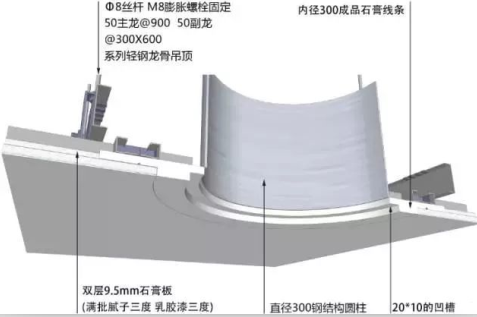

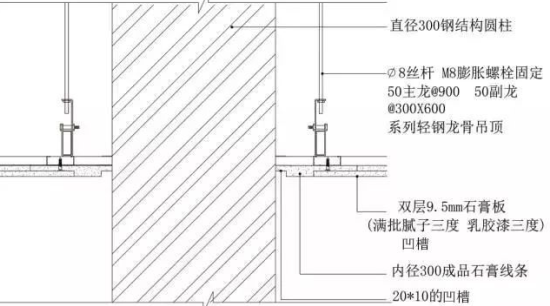

纸面石膏板与钢结构圆柱相接

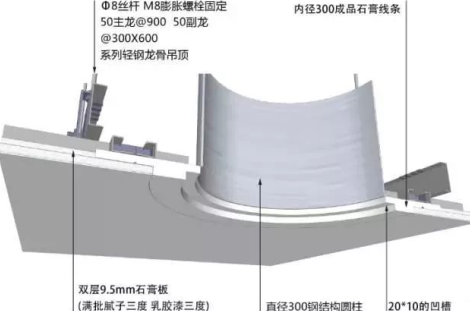

纸面石膏板与钢结构圆柱相接三维图示意图


工艺说明:

1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定;

2.50主龙间距900mm,50副龙间距300mm,副龙横称间距600mm;

3.加工定制成品石膏线条,内经300mm,外径450mm,预留20*10的凹槽;

4.9.5mm厚纸面石膏板与成品石膏线条用自攻螺丝与龙骨固定;

5.满批耐水腻子三度;

6.乳胶漆涂料饰面;

注意:留20*10的凹槽
