MIDAS如何导入CAD图形文件?

MIDAS如何导入CAD图形文件?

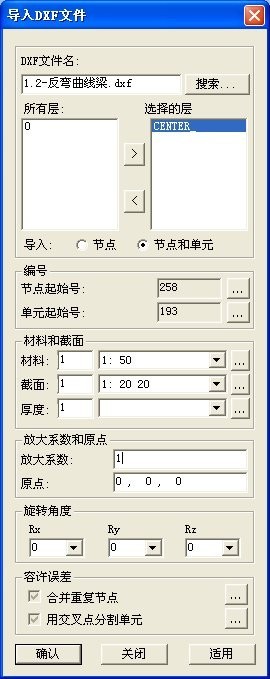

将CAD文件保存为dxf格式,然后在MIDAS/Civil中选择导入AutoCAD文件,然后选择需要导入的图层确认即可。
1



在导入AutoCAD的dxf文件时,程序可以导入直线(L)、多段线(P)、三维网格曲面,分别对应杆系单元和板单元。一条直线对应MIDAS程序中的一个杆系单元;直线的两端点对应MIDAS程序中的两个节点;三维网格曲面的一个曲面对应MIDAS程序的一个板单元。

MIDAS/Civil不仅可以与AutoCAD文件实现数据共享,还可以导入SAP2000和STAAD2000的数据文件。
