市政道路从识图算量到施工工艺过程图文详解(收藏珍品!)

 市政道路工程造价的科学进行,是开展市政道路工程建设全过程的关键基础,对于市政道路工程的建设有着重要意义。如何更好开展市政算量?市政道路识图算量以及施工工艺的关键内容是什么? 干货分享给各位~

Part.1

 市政道路工程基础

市政道路工程

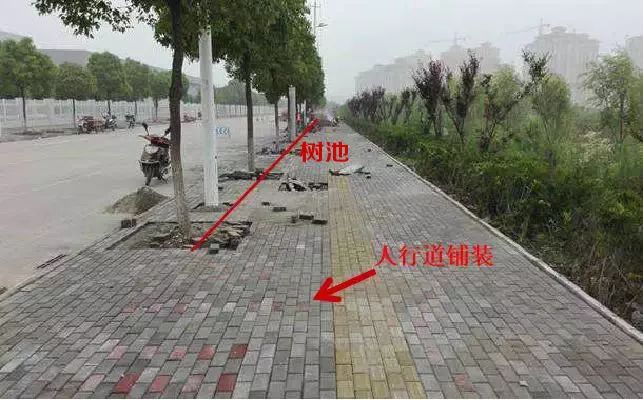

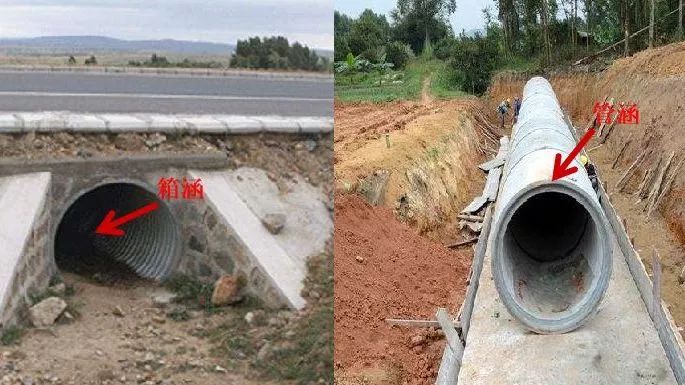

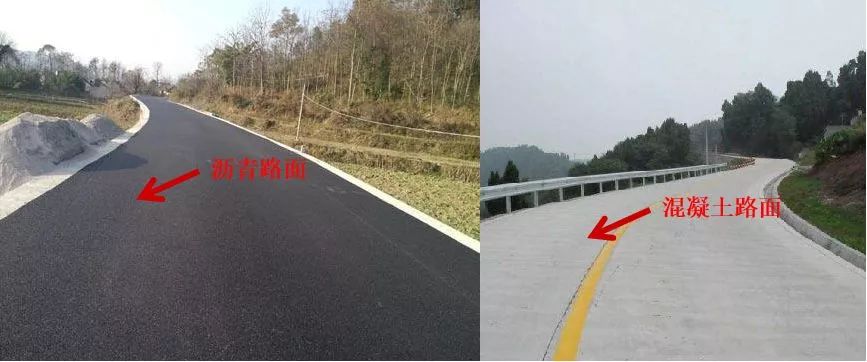

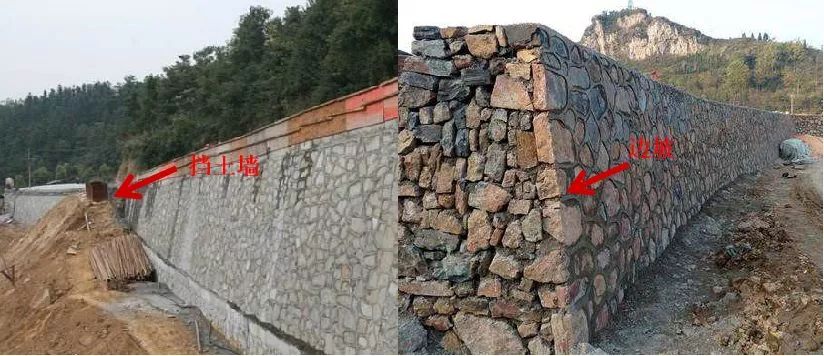

市政道路工程是城市重要的基础工程设施,市政道路工程主要分为沥青路面道路和混凝土路面道路。其主要工作内容有路基工程、路面工程、土石方工程、人行道铺装、人行道绿化、各类边坡支护、横穿排水系统(箱涵、管涵等)、道路交通设施等。



市政道路工程量计算

市政道路工程工程量计算主要是计算路基土石方、路面工程及其附属。其中以路面工程及路基土石方为主要组成部分及难点部分。

为了让市政人员摆脱繁琐的算量工作,极大提升工作幸福感,广联达市政产品部全力打造BIM市政算量产品,从识图、算量到清单计价定额组价,让你拿到项目就能快速、独立完成算量组价。

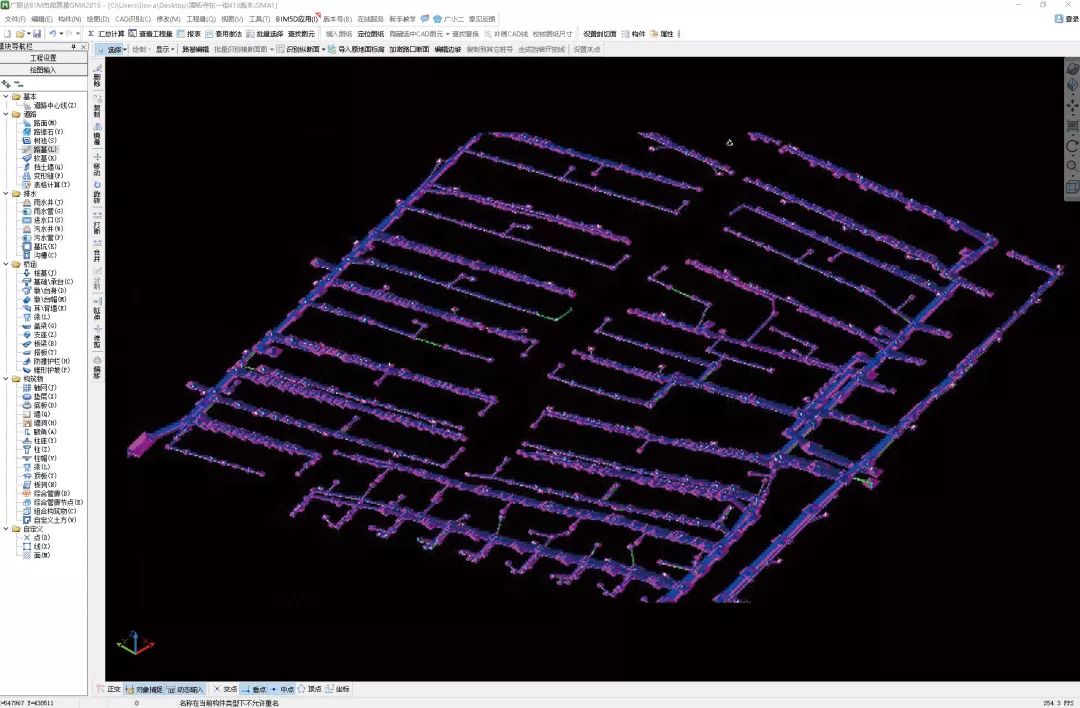

BIM建模,三维计算

三维建模,所见即所得,形象展示构件间相互位置关系。



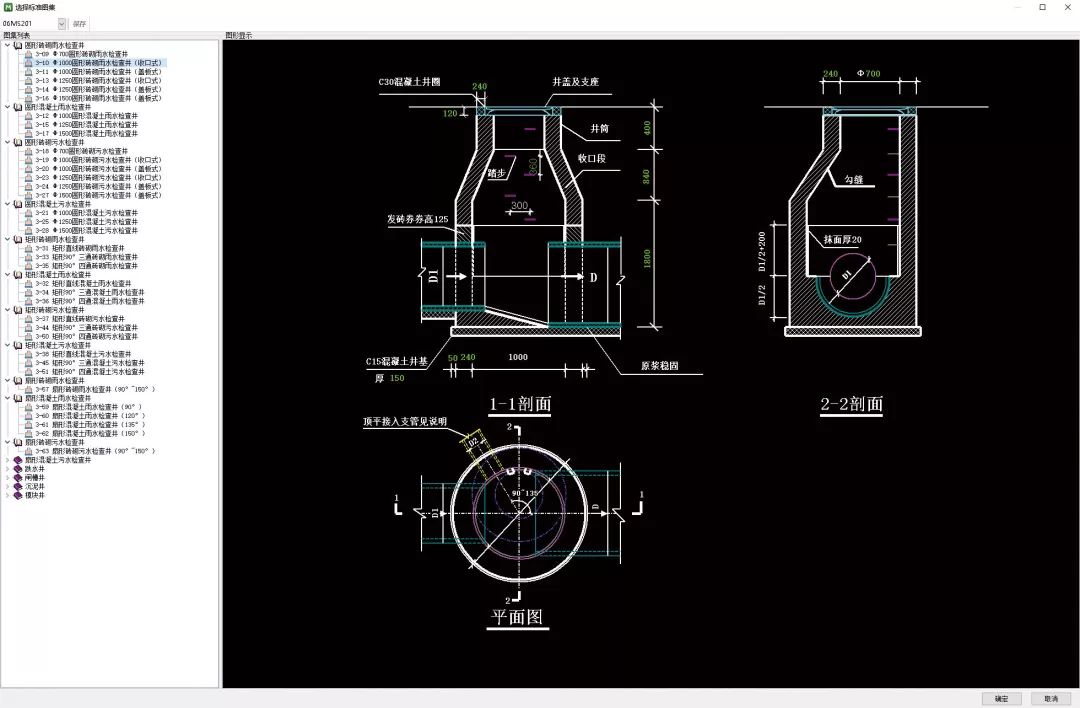

内置图集,专业精准

内置国标省标图集,可灵活调整精准算量。



多种导入,方式多样

支持CAD识别、PDF、图片描图,蓝图信息录入,满足用户多样化算量需求。



易学易用,轻松高效

无基础用户1小时内熟悉操作主流程,半天内通过一个工程完全学会使用。让繁琐的算量工作通过软件提高5倍以上效率,提升工作幸福度。



道路工程核心功能介绍

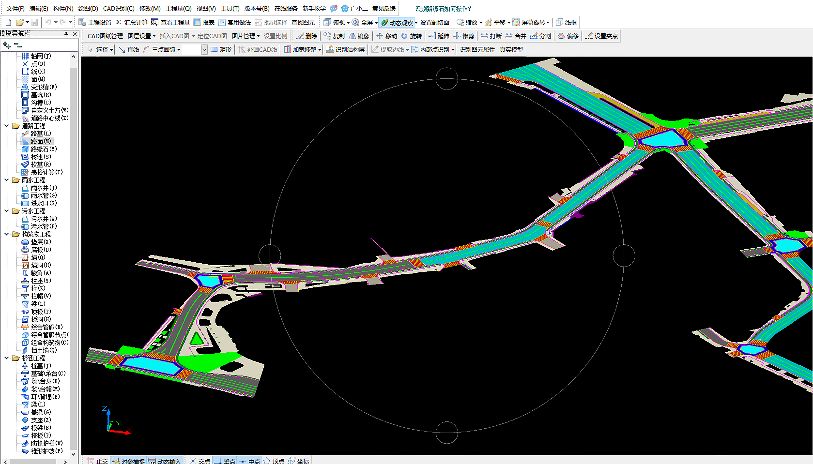

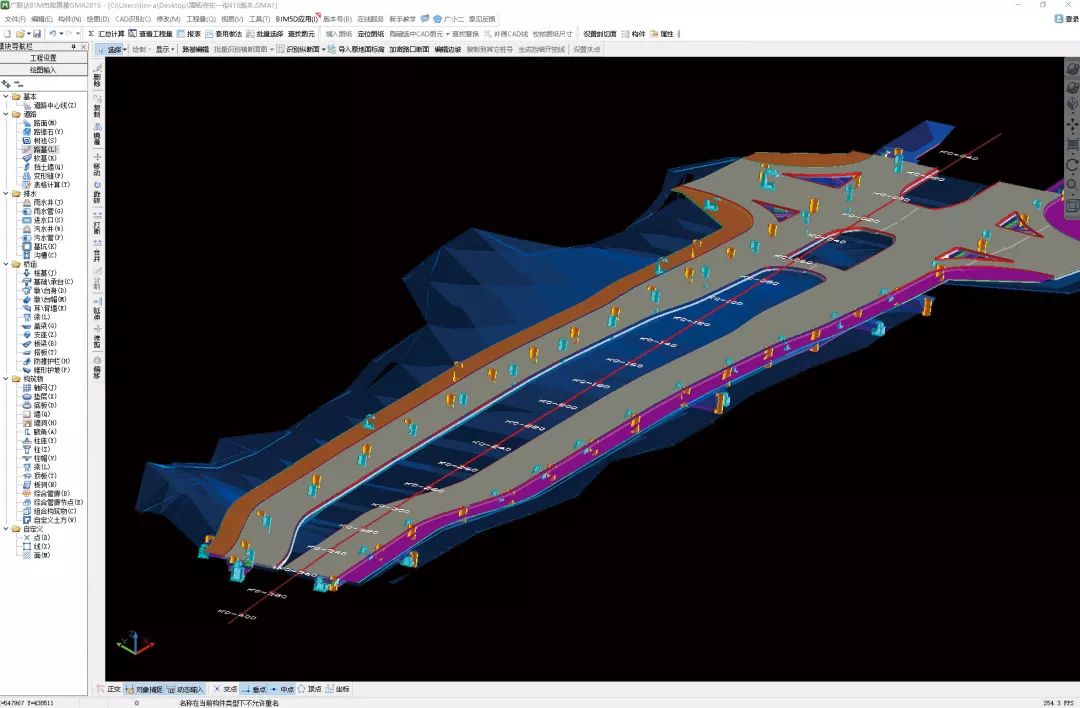

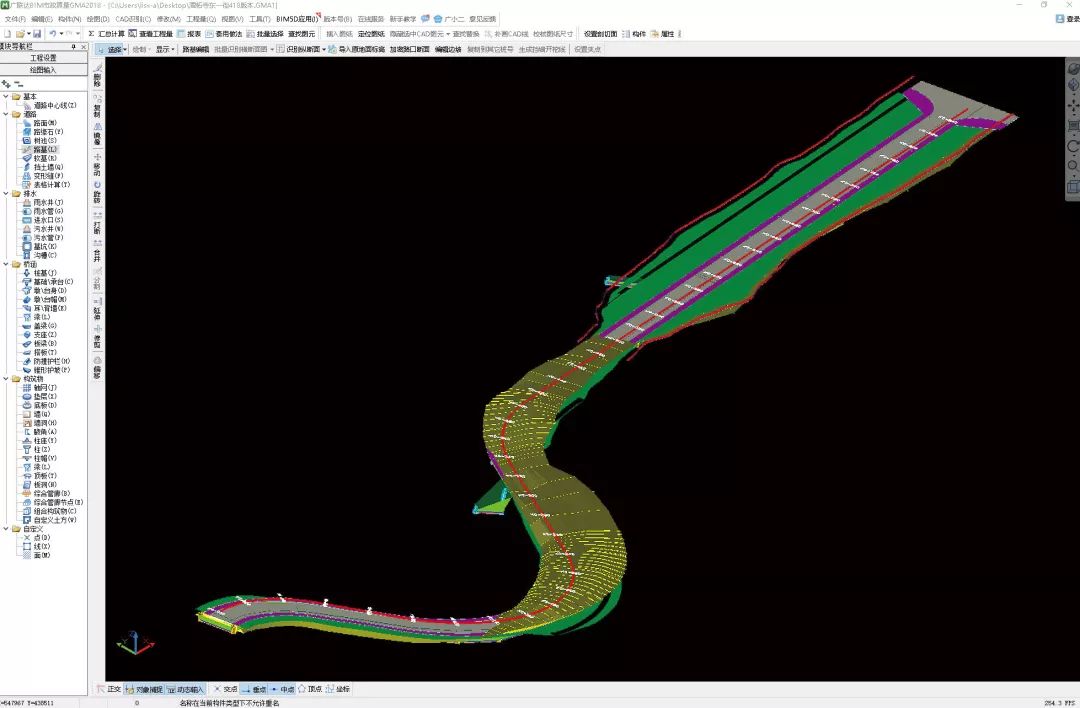

通过软件「内部点识别」功能,一键识别建立真实道路,快速实现不规则路面、结构加宽计算,自动处理路面结构层与路缘石、树池扣减;

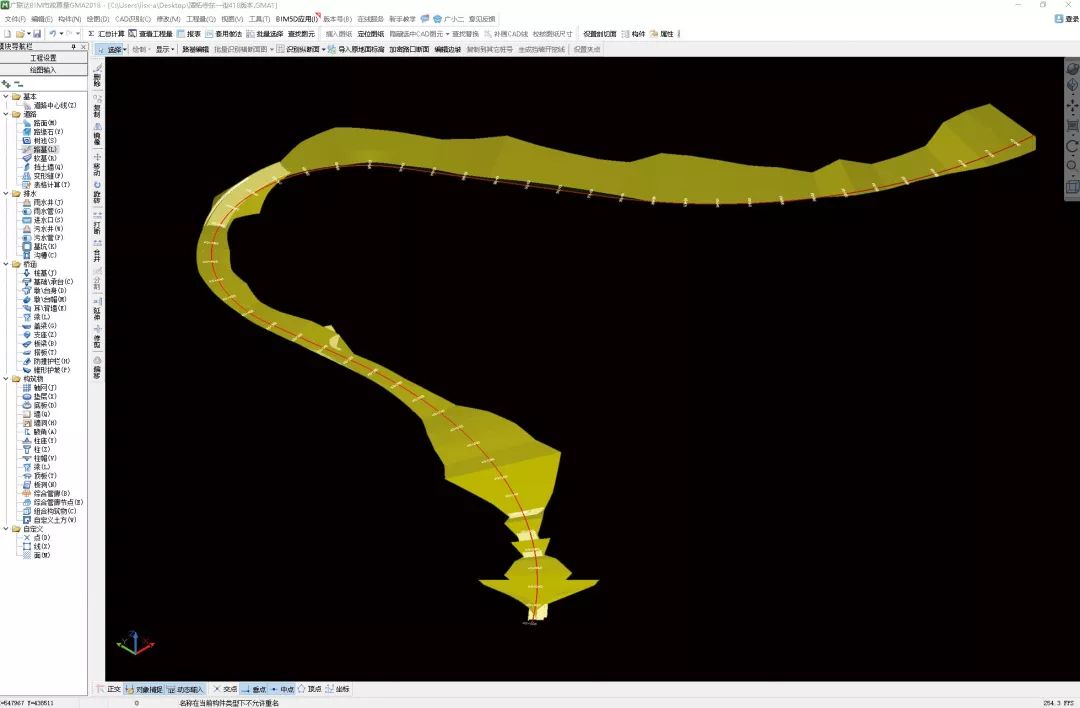

通过识别道路平面设计图、纵断面导入实测原地面数据或识别横断面图形成真实三维路基模型,按照实际模型自动计算填、挖、运土石方及护坡、清表、路基换填等工程量。



相比繁琐的传统手算,是不是真的很便捷呢~

广联达BIM市政算量产品是一款基于三维一体化建模技术,集成多地区、多专业的专业化算量产品。解决城市道路、排水、桥梁、构筑物、综合管廊等工程量计算问题。

Part.2

  市政道路工程识图

市政道路工程施工图识图主要分为四部分:平面图、断面图、道路横断面图、人行道及附属工程。

平面图

平面图作用:表达道路方向、平面线型(直线和左、右弯道)以及沿线两侧一定范围内的地形、地物状况。

纵断面图

纵断面图:沿着道路中线竖向剖切的展开图即道路纵断面图。

①纵坡定义及计算

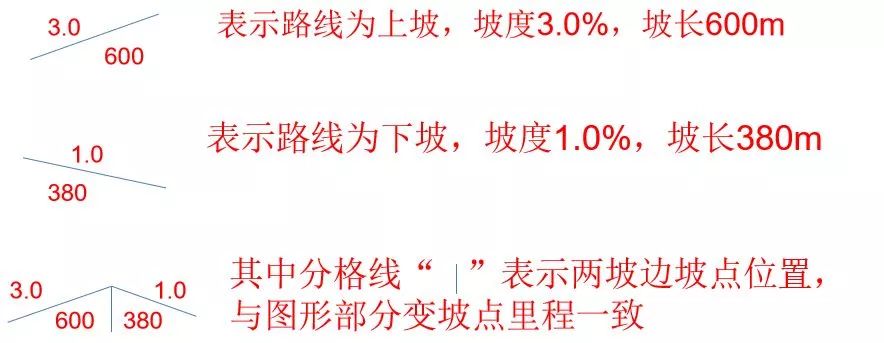

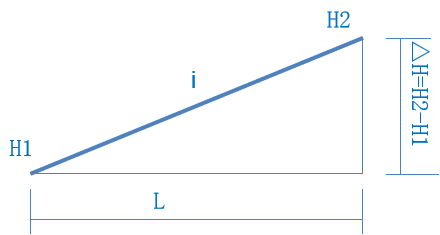

纵坡:路线的纵线坡度,为高差与水平距的比值,用i表示,i=(H2-H1)/L*100%,如下图所示☟

其中, L称为坡长, i上坡为正,下坡为负。



②各级公路最大/小纵坡的规定

最大纵坡:各级公路的最大纵坡,应不大于下表的规定。



最小纵坡:0.3%~0.5%,一般情况下0.5%为宜,满足排水要求。

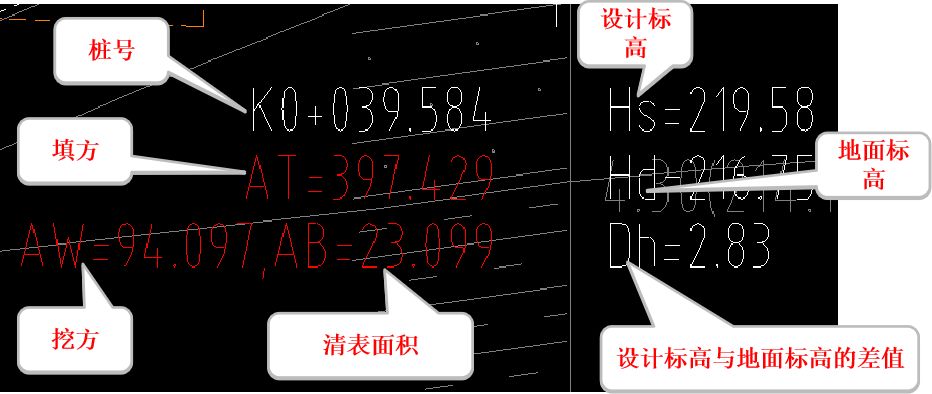

③标高(与里程桩号点对应)

设计高程:路基边缘点设计高程

地面高程:原地面点中心点标高

填挖高度=设计高程-地面高程(正值为填高,负值为挖深)



横断面图

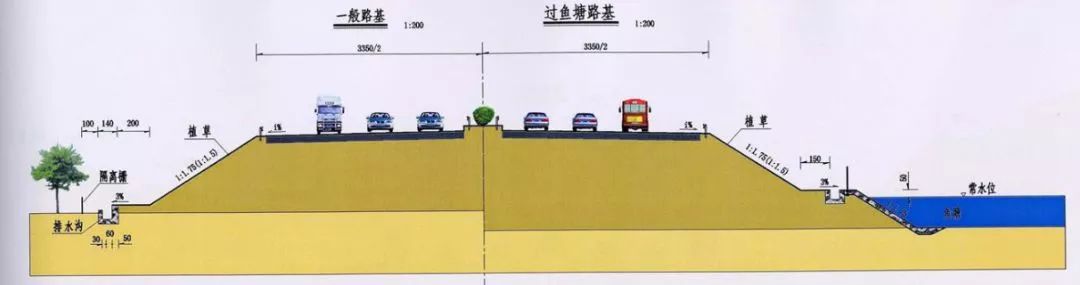

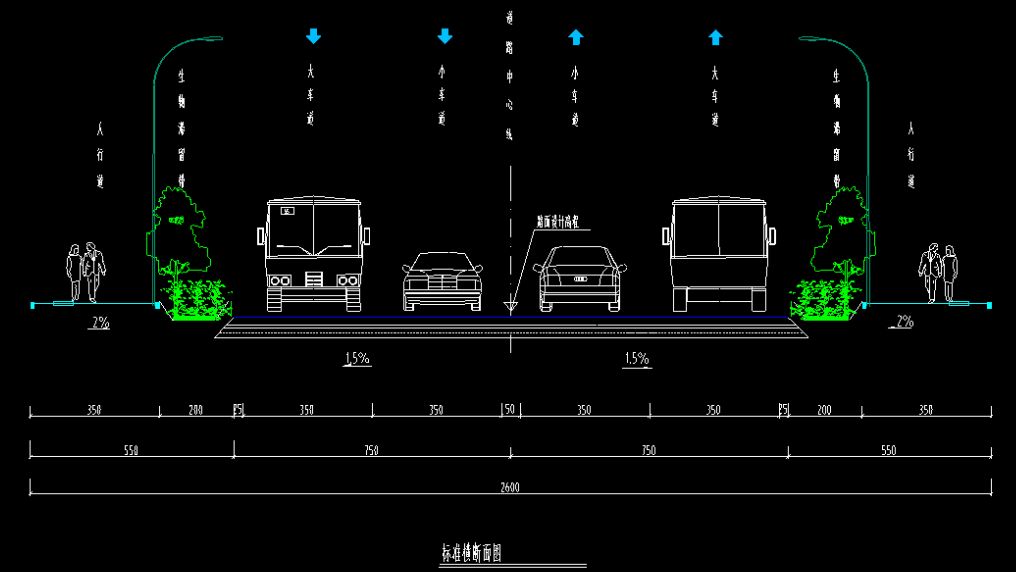

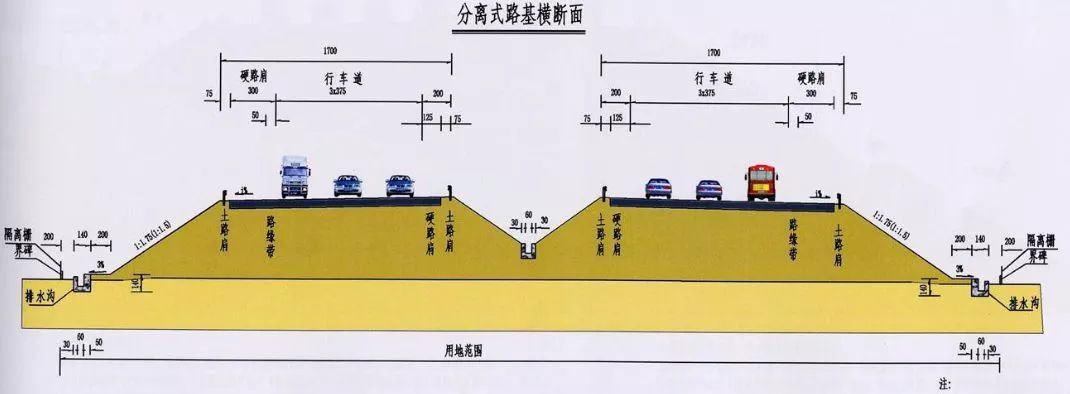

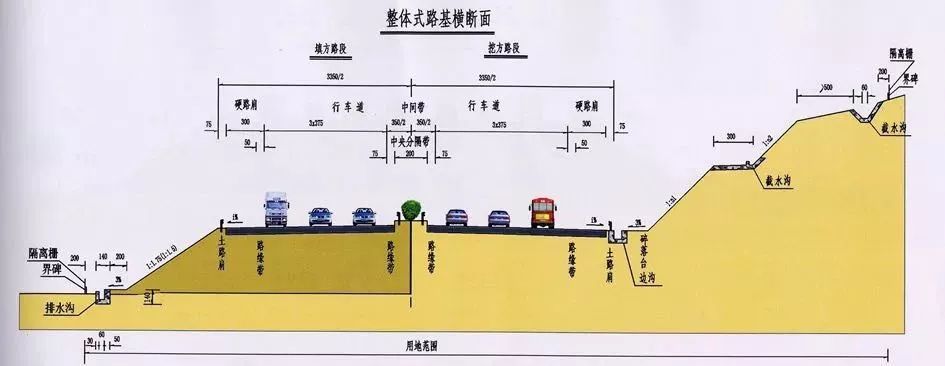

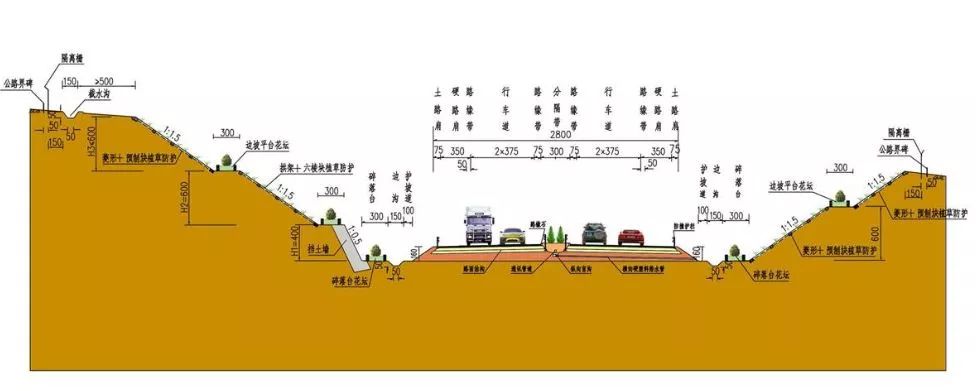

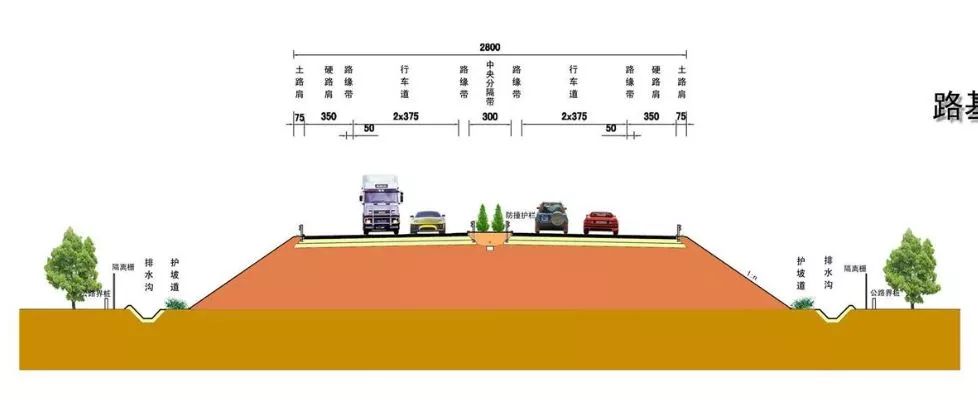

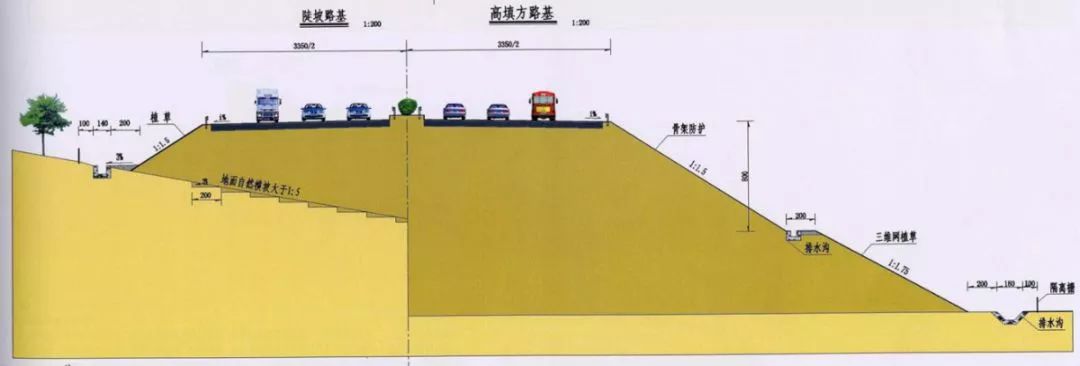

标准横断面图:表达行车道、路缘带、硬路肩、路面厚度、土路肩和中央分隔带等道路各组成部分的横向布置。

Part.3

  沥青路面工程工艺

沥青路面工程工艺

沥青路面是指在矿质材料中掺入路用沥青材料铺筑的各种类型的路面。沥青结合料提高了铺路用粒料抵抗行车和自然因素对路面损害的能力,使路面平整少尘、不透水、经久耐用。

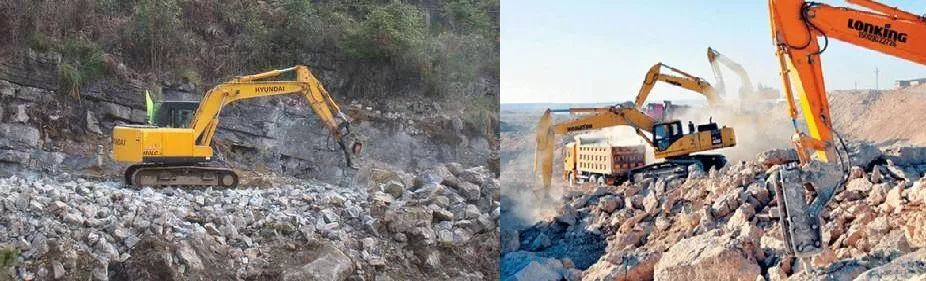

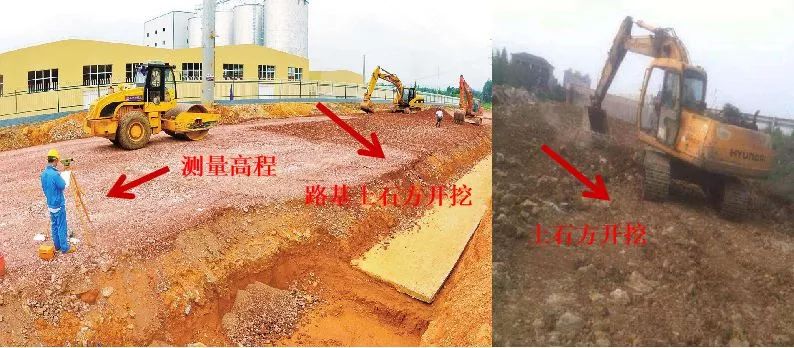

步骤一:道路土石方开挖、运输

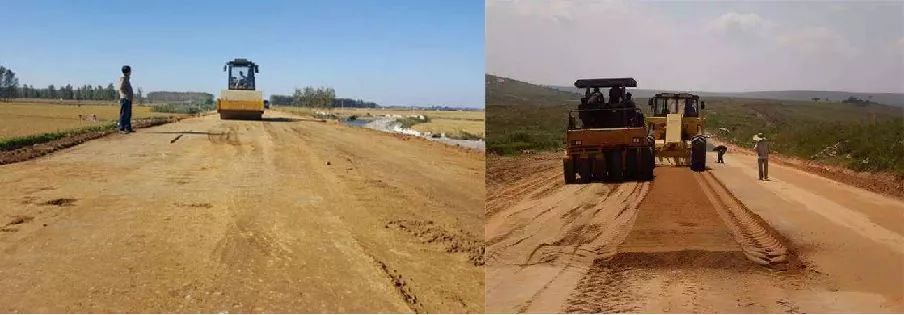

步骤二:路基碾压

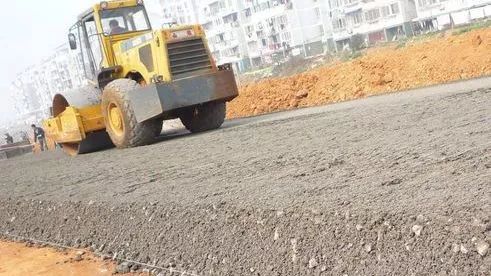

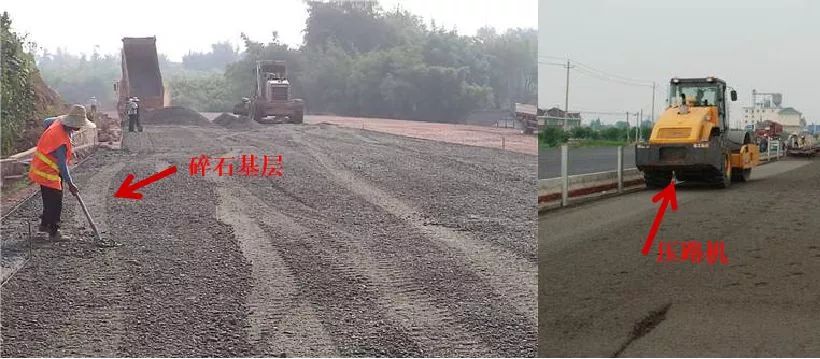

步骤三:路面基层铺设(碎石路基)

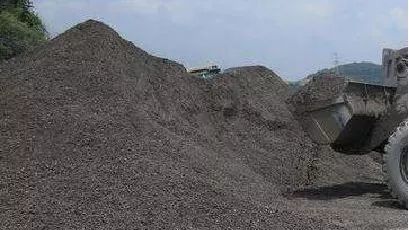

级配碎石是由各种大小不同粒级集料组成的混合料,当其级配符合技术规范的规定时,称其为级配型集料。

级配型集料包括级配碎石、级配碎砾石(碎石和砂砾的混合料,也常将砾石中的超尺寸颗粒砸碎后与砂砾一起组成碎砾石)和级配砾石(或称级配砂砾)。



步骤四:透层

透层是适用于无机结合料基层表面的有机结合料渗透层,用于一般路段的下面层与基层之间的层问处理。

透层主要作用如下:

● 透入基层表面孔隙,增强基层和面层间的粘结.

● 有助于结合基层表面集料中的细料.

● 在完成基层的铺装后,适时洒布透层油还可以减少基层的养生费用,提高养生质量.

● 经过透层油渗透成型以后的基层,表面的开口孔隙被填充,从而得到一个渗透深度上的防水层.

● 在由于某种原因推迟铺筑面层的情况下,透层可为基层提供临时性防护措施.

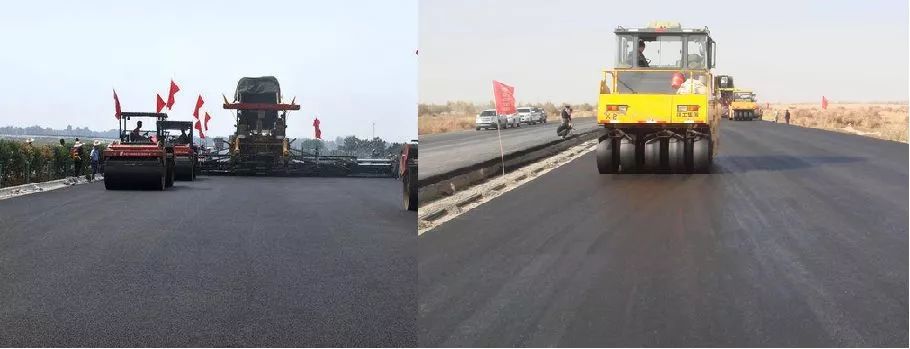

步骤五:沥青路面下面层

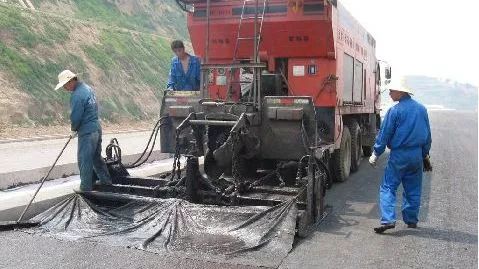

步骤六:粘层

粘层的作用在于使各层面之间、面层与构造物之间粘结成一个整体。粘层主要起胶结作用,对材料的要求也主要在粘结强度和抗剪强度方面。

粘层材料通常采用乳化沥青或改性乳化沥青,改性乳化沥青较之乳化沥青在强度方面有较大改善,慢裂乳化沥青洒布后流淌严重,一般采用快裂型的改性乳化沥青较为适宜。

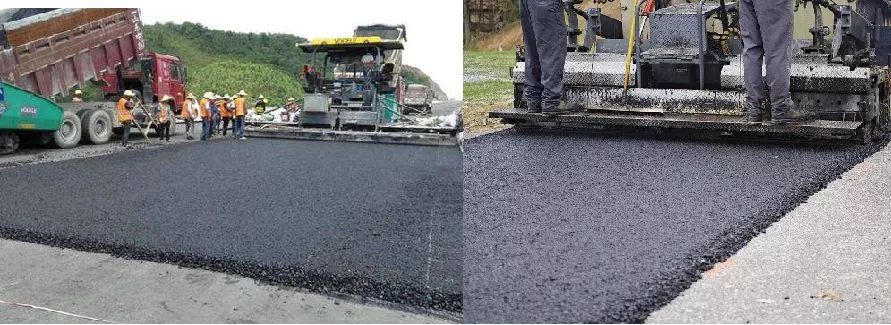

步骤七:上面层



沥青混凝土的几种大小

细粒式沥青混合料是指集料粒径为9.5mm~13.2mm(圆孔筛10mm~15mm)的沥青混合料。

中粒式沥青混合料是指集料粒径为16mm~19mm(圆孔筛20mm~25mm)的沥青混合料。

粗粒式沥青混合料是指集料粒径为26.5mm~31.5mm(圆孔筛30~40mm)的沥青混合料。

特粗式沥青碎石混合料是指集料粒径等于或大于37.5mm(圆孔筛45mm)的沥青碎石混合料。

施工图中几种常见表示方法

AC:沥青混凝土混合料

AM:沥青碎石混合料

AK:抗滑表层沥青混合料

MS:马歇尔稳定度

FL:马歇尔实验的流值

VV:沥青混合料中的空隙率

VMA:表示沥青混合料中的矿料间隙率

Part.4

  水泥稳定级配碎石路基工程



水泥稳定级配碎石

水泥稳定碎石材料主要由粒料和灰浆体积组成。粒料为级配碎石,灰浆体积包括水和胶凝材料,胶凝材料又由水泥和混合材料组成。

一般采用水泥、粉煤灰、稳定碎石、砂、石屑等筑路材料作为水泥稳定碎石基层。

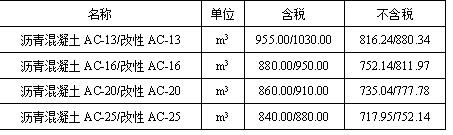

商品沥青混凝土价格

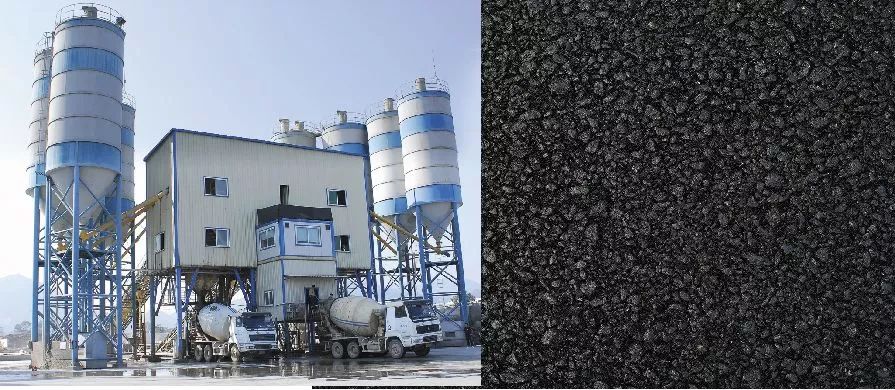

沥青混凝土俗称沥青砼,人工选配具有一定级配组成的矿料,碎石或轧碎砾石、石屑或砂、矿粉等,与一定比例的路用沥青材料,在严格控制条件下拌制而成的混合料。

按所用结合料不同,可分为石油沥青的和煤沥青的两大类,商品沥青混凝土搅拌比较均匀,厂拌沥青混凝土不均匀。



注意事项

施工时如果先做路缘石,那要保证缘石后背要有足够的强度(一般采用砼护背),并在沥青摊铺施工时做好成品保护,边部采用小型压路机仔细处理,避免过度挤压路缘石从而导致缘石线形破坏;

如果先铺沥青,可以保证路面边部施工质量,这种方案一般分两次摊铺,即铺完沥青中面层后开始安装路缘石,安砌路缘石时需切除沥青砼宽出的部分,安装完后细石砼灌缝,同样需要做好护背,最后铺装沥青上面层,这种方案可以保证路缘石线形美观,但会浪费些沥青砼,同时增加了拆除量。

折中方案是:先铺沥青中下面层,在边部路缘石位置设置木条作为限制,再安装路缘石,最后铺装上面层。

目前市政工程均采用工程量清单计价,按设计宽度计量,对于超出道路设计宽度的部分,按工程量计算规则是不予计量的。
