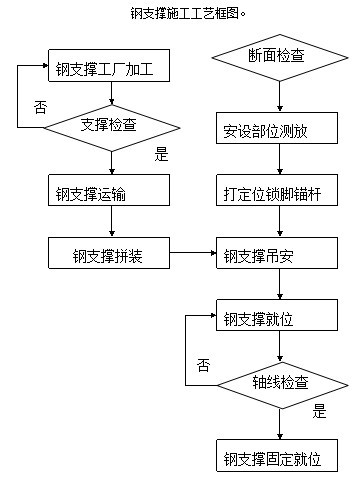

（一）、工艺框图
（二）、施工要点
1、钢支撑（格栅）应采用工厂预制，要按1：1放样，严格控制轴线、尺寸、接头拼接板对位的准确，要满足规范对焊缝的要求。
2、钢支撑（格栅）定位、锁脚锚杆的布设，要在检查开挖断面合格后进行，要严格按设计部位安设，锚杆的钻眼方位、方向、角度、深度要达到设计要求。
3、钢支撑（格栅）安立，其轴线要与隧道中线垂直，施工中应在钢架基脚部位预留足够的坚实地基，架立钢架时挖槽就位。其中线、标高要准确，支座要稳定，其倾斜度不大于2。；钢架的任何部位偏离铅垂面不应大于5cm。超挖部位要用硬性水泥砂浆支垫。
4、吊车或挖掘机配合安设钢支撑，要注意安全作业。钢支撑（格栅）锚杆安设完后，技术人员要做检查并记录。
5、为增强钢架的整体稳定性，应将钢架与纵向连接筋、结构锚杆、定位系筋和锁脚锚杆焊接牢固。
6、钢架连接接头要连接牢固。拱脚部位易发生塑性剪切破坏，故该部位接头除栓接外，还应四面帮焊，确保接头的刚度和强度。条件允许时，接头最好采用角钢联接板，便于混凝土全面握裹。
7、当钢架和初喷层间存在较大间隙时要设骑马或楔形垫块顶紧围岩；钢架与围岩的间距不应大于5cm。
