如何计算轻钢角隅撑的工程量？

如何计算轻钢角隅撑的工程量？

角隅撑

答：钢角隅撑的工程量计算：斜长*该规格的理论重量

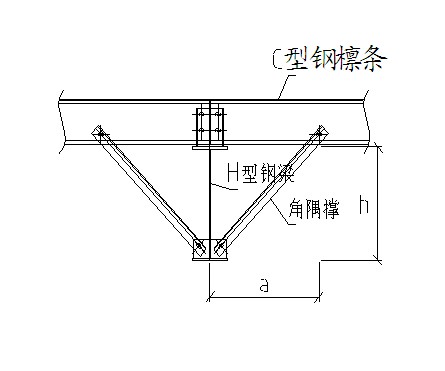

1、如果深化图还未出图，按施工图（节点不详）计算工程量：〔如图所示：角隅撑长度＝（钢梁的高度h²+隅撑在钢梁一端连接至檩条一端的水平距离a²）的算数平方根+50mm〕

2、如果深化已出图，角隅撑长度按深化图中的长度计算

〔角钢理论重量(kg/m)＝0.00795* t*（2 b－t）或者可以查五金手册〕

备注：

1、按照节点详图计算节点板工程量（钢板面积*该规格的理论重量），工程量计入屋面梁中。

2、总重：单根隅撑重量*隅撑根数（参照檩条布置图）
