箍筋计算要点有哪些?

                            箍筋计算


按此在新窗口浏览图片

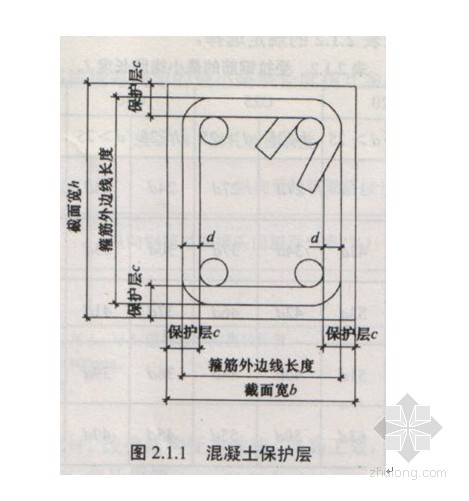

    当箍筋R=2.5d时,135o钢筋弯钩内皮差值=1.357×2.5d+1.178d=4.571d
    抗震箍筋135o/135o,弯钩末端直线长度为10d或75mm
    箍筋中心线长=箍筋内皮周长+内皮90o差值×3+135o内皮差值×2+(10d或75)×2
                =(截面外周长-200)-0.287d×3+4.571d×2+(20d,150)
                =(截面外周长-200)+8.28d+(20d,150)

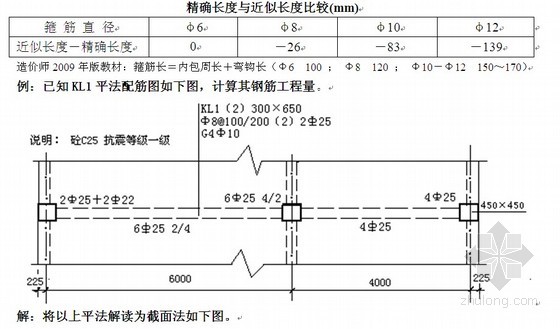

    近似长度=构件截面周长

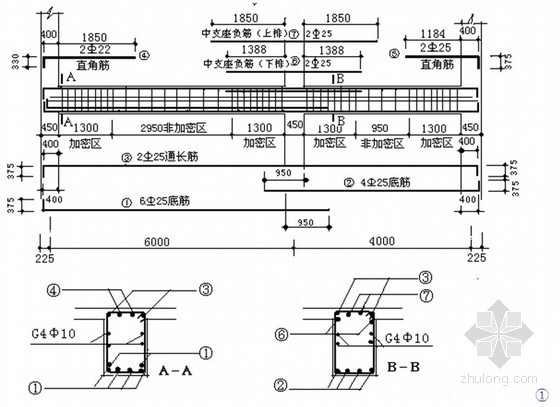

    筋:6Ф25底筋
    单根长=Ln1+LaE+(hc-50+15d-2.93d)
     =(6000-450)+38×25+(450-50)+15×25-2.93×25
     =5550+950+400+375-73.25
     =7201.75(mm)
    小计长=7.202m×6=43.21m
    ① 筋:4Ф25底筋(短跨)
    单根长=Ln2+LaE+(hc-50+15d-2.93d)
    =(4000-450)+38×25+(450-50)+15×25-2.93×25
    =3550+950+400+375-73.25=5201.75(mm)
    小计长=5.202m×4=20.81m
    ② 筋:2Ф25通长筋
    单根长=6000+4000-225×2+(hc-50+15d-2.93d)×2
      =9550+(450-50+375-73.25)×2
      =10953.5mm
     小计长=10.953m×2=21.906m
     ③ 筋:2Ф22直角筋
     单根长=1/3Ln1+(hc-50)+15d-2.931d
      =1/3×5550+(450-50)+15×22-2.931×22
      =1850+400+330-64.48
      =2515.52mm
     小计长=2.515m×2=5.03m
     ④ 筋:2Ф25直角筋
     单根长=1/3Ln2+(hc-50)+15d-2.931d
      =1/3×3550+(450-50)+15×25-2.931×25
      =1184+400+375-73.28
      =1886mm
     小计长=1.886m×2=3.77m
     ⑤ 筋:中支座负筋2Ф25(下排)
     单根长=1/4Ln1×2+hc
         =1/4×5550×2+450
         =1388×2+450
         =3225mm
    小计长=3.225m×2=6.45m
    ⑦筋:中支座负筋2Ф25(上排)
    单根长=1/3Ln1×2+hc
          =1/3×5550×2+450
          =1850×2+450
          =4150mm
    小计长=4.15m×2=8.30m
    ⑧侧边构造筋G4Ф10:
     小计长=(构件长-保护层×2+弯钩增加长×2)×4
      =(6000+4000+225×2-25×2+6.25×10×2)×4
      =10525mm×4
      =42.10m
    ⑨箍筋Ф8:
    加密区根数=[(2×650-50)÷100+1]×4
              =14×4=56
    非加密区根数=[(5550-1300×2)÷200-1]+[(3550-1300×2÷200-1)
                =(15-1)+(5-1)=18
    小计长=[(300+650)×2+26]×(56+18)
          =1926×74=142524mm=142.52m
    钢筋重量:
    Ф25:0.006165×252×(43.21+20.81+21.91+3.77+6.45+8.30)
         =3.85×104.45=402.13kg
    Ф22:0.006165×222×5.03=2.98×5.03=14.99kg
    Ф10:0.006165×102×42.10=0.6165×42.10=25.95kg
    Ф8:0.006165×82×142.52=0.395×142.52=56.23kg
    合计=499.30kg
