现浇混凝土梁、板工程量计算规则讲解

 一、现浇混凝土梁

1.现浇混凝土梁分类

包括基础梁、矩形梁、异形梁、圈梁、过梁、弧形梁、拱形梁。

2.现浇混凝土梁工程量计算规则

按设计图示尺寸以体积计算,单位:m3。不扣除构件内钢筋、预埋铁件所占体积,伸入墙内的梁头、梁垫并入梁体积内。

3.现浇混凝土梁长规定

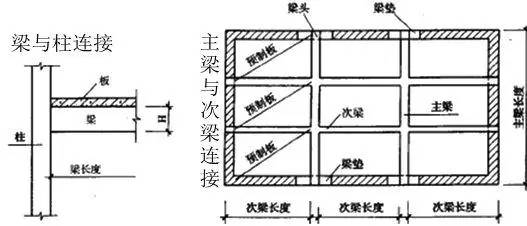

(1)梁与柱连接时,梁长算至柱侧面;见下图。

(2)主梁与次梁连接时,次梁长算至主梁侧面。见下图。


二、现浇混凝土板

1.现浇混凝土板分类

包括有梁板、无梁板、平板、拱板、薄壳板、栏板。

2.现浇混凝土板工程量计算规则

(1)按设计图示尺寸以体积计算,单位:m3。不扣除构件内钢筋、预埋铁件及单个面积≤0.3m2的柱、垛以及孔洞所占体积。

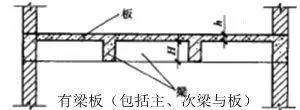

(2)有梁板(包括主、次梁与板)按梁、板体积之和计算,见下图。


(3)无梁板按板和柱帽体积之和计算,见下图。


(4)各类板伸入墙内的板头并入板体积内计算。

(5)薄壳板的肋、基梁并入薄壳体积内计算。

(6)压形钢板混凝土楼板扣除构件内压形钢板所占体积。
