场地平整土方量的计算

场地平整前,要确定场地设计标高,计算挖填土方量以便据此进行土方挖填平衡计算,确定平衡调配方案,并根据工程规模、施工期限、现场机械设备条件,选用土方机械,拟定施工方案。

(一)场地设计标高确定


1.初步确定场地设计标高(H0)

计算前,将场地划分为方格网(10×10m~40×40m),利用地形图求出各方格角点的设计标高,一般来说理想的设计标高应使场地内土方在平整前和平整后相等。见图1.3.1。

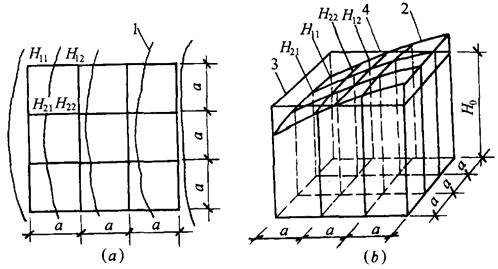

图1.3.1 场地设计标高简图

(a) 地形图上划分方格; (b)设计标高示意图

1-等高线;2-自然地坪;3-设计标高平面;4-自然地面与设计标高平面的交线(零线)

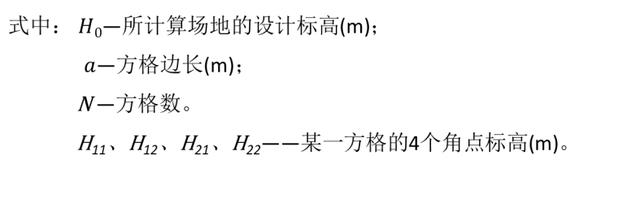

式中:

n —— 方格网数;

H1—1方格所独有的角点标高(m);

H2—2个方格共有的角点标高(m);

H3—3个方格共有的角点标高(m);

H4—4个方格共有的角点标高(m)。

2、计算设计标高的调整值

上式计算的H0,为一理论数值,实际尚需考虑

(1)土的可松性

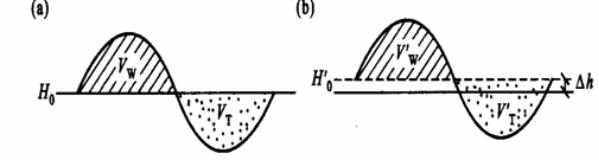

但是,由于土具有可松性,按照公式(1.3.3)确定的场地标高进行施工,会造成多余的土,因此需要相应提高设计标高,如图1.3.2 所示,


(a)理论设计标高 (b)调整设计标高

对于设计标高增加值,设Δh为土的可松性影响引起的设计标高增加值,则设计标高调整后的总挖方体积Vw’应该为


总填方体积为:


此时,填方区域的标高也相应与挖方区域一样,提高Δh,即:


从而得到考虑土的可松性影响后,场地设计标高应调整为:


(2)考虑泄水坡度对设计标高的影响

按上述计算出设计标高进行场地平整时,是假设整个场地为一个水平面,实际上由于排水的要求,场地表面要有一定的泄水坡度。

泄水坡度

按设计要求确定;无设计要求,一般要求泄水坡度不小于0.2%。

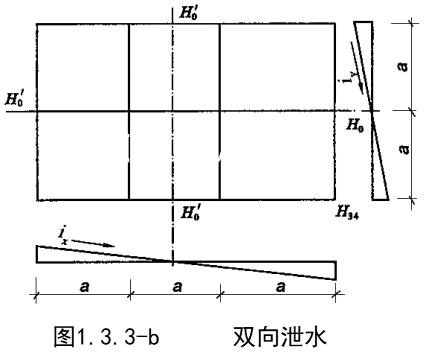

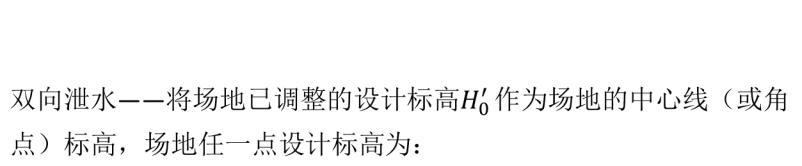

单向泄水-场地较小,降水量较小;双向泄水-场地较大或降水量较大时。

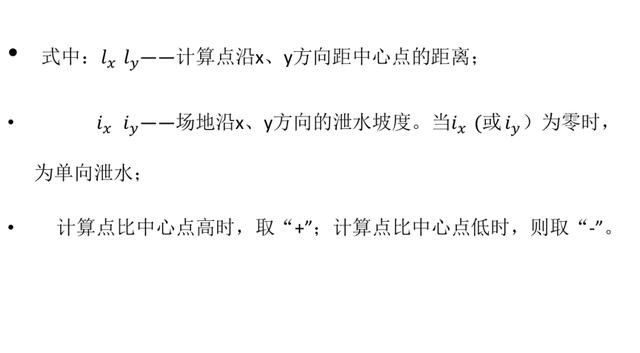

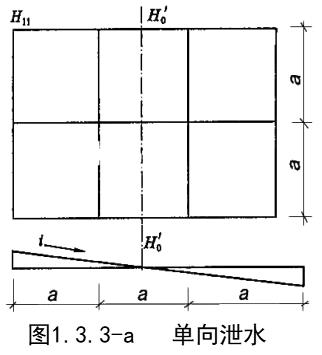

场地为单向泄水时,场地内任意点的设计标高则为:
