广联达图形算量技巧之房间装修

在图形算量软件中,装饰装修工程量计算占据很大比例,如何实现准确、快捷计算也非常重要。下面结合实例工程,对图形算量部分应用进行分析。

本工程为某小区住宅楼工程,针对住宅楼工程装饰装修部分的工程量计算,要先定义墙面、天棚、楼地面、踢脚、墙裙等各构件,再逐项进行绘制。而这样定义操作,不但会使预算绘图时间延长,还会出现有些构件不能绘制的情况。例如定义踢脚的时候会碰到面砖踢脚和水泥砂浆踢脚两种情况,这两种踢脚分别对应着不同的楼地面:面砖踢脚是对应面砖楼地面的踢脚,水泥砂浆踢脚是对应细石混凝土、水泥砂浆楼地面的踢脚。踢脚是依附墙面进行绘制的,面对同一墙体穿过两个不同地面的踢脚绘制这种情况,要打断该墙体才能正确绘制,而这种绘制方法不但出现许多被打断的墙体,还会增加绘制错误的几率。

利用定义房间的装修分析,则会实现事半功倍,达到很好的效果,下面以该工程实操进行演示:

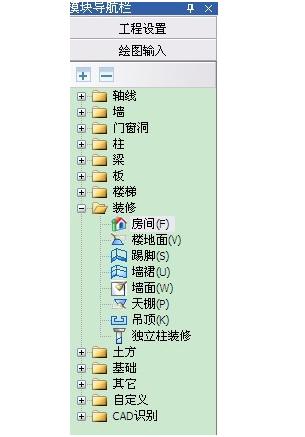

打开图形算量软件,找到左侧“模块导航栏”—“装修”—“房间”,然后单击右键进入定义界面(如图1)。

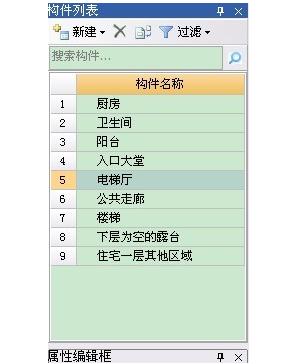

在定义界面中,按“新建”按钮,进行定义房间。这里的房间并不只是严格意义上的“房间”,能够做装饰部分的均可以,例如厨房、卫生间、阳台、入口大厅、电梯厅、地下室各房间、其他楼地面等(如图2)。

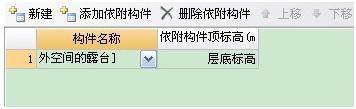

在定义各房间名称后,选中该房间,右侧会出现“构建类型”表,上有楼地面、踢脚、墙裙、墙面、天棚、吊顶等。这些构件就是我们在装饰计算过程中,经常涉及的问题。然后要对这些构件进行“新建”,这些不同形式装修做法的定义和平时定义楼地面等构件的做法是一样的(如图3)。

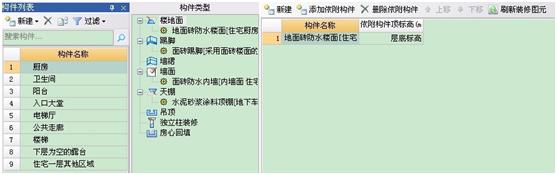

如果在各构件已经进行了定义,那在房间中的装饰中,对各房间构件的定义中就不用重新定义了。可以在右侧“构建名称”下拉菜单中,进行选择即可(如图4)。

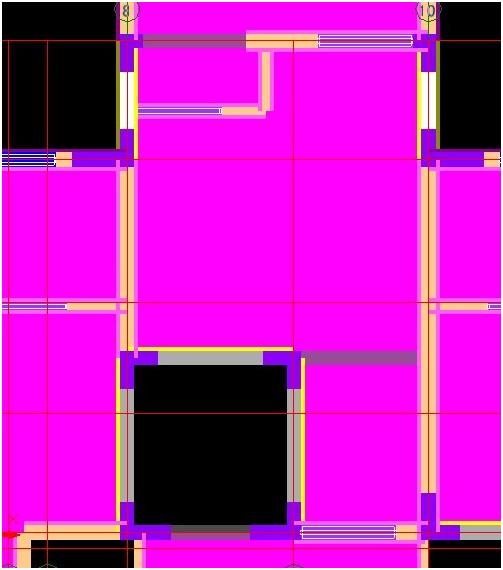

装饰房间绘制的过程中,会经常遇到一类问题,就是这两部分房间没有进行封闭因此不能绘制,比如本工程中的楼梯和电梯厅因踢脚不同而定义不同,此时需要用虚墙进行分割,然后分别绘制(如图5)。


在整个工程装修部分的分析中,大部分均可以用“房间”进行处理。而外墙面的涂料装修部分,需要定义用智能绘制即可。
综上所述,利用定义“房间”进行绘制装饰装修部分,使得再对这块分析的时候能够准确、快捷的计算。以上有什么意见或者建议,请各位同仁不吝指教!
