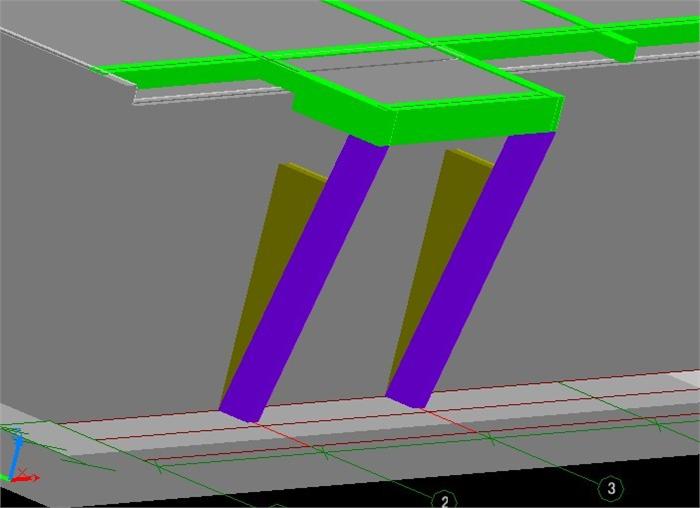

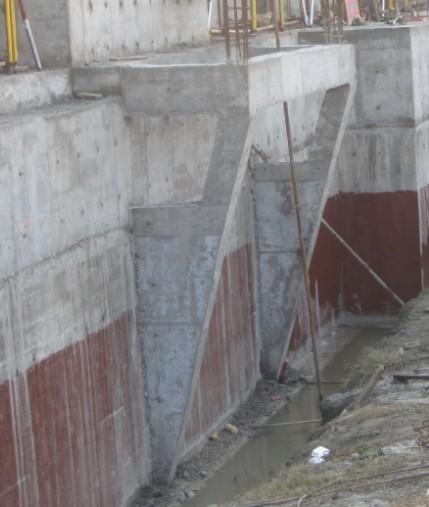

上图中的斜墙和斜柱是地下室地面处有挑出阳台，设计为了安全起见，从地下室根本斜向伸出个斜柱支撑上面的挑梁，斜柱和地下室外墙之间用斜墙填充，（此斜墙非2013图形算量的斜墙构件，其实是个直角梯形混凝土墙）此斜柱斜墙在2013图形算量软件里的处理效果如下图所示
处理该构件的思路和步骤如下

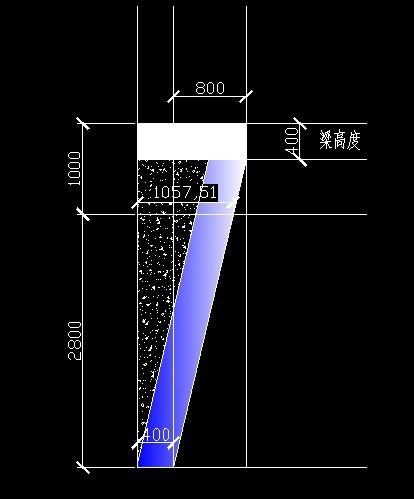

首先根据图纸的标注尺寸，借助CAD绘图，测量出斜墙顶标高处到斜柱的外边缘水平距离和梁下口到地下室外墙外侧的水平距离，垂直高度图纸上可以直接查到标注，而水平尺寸一般只能查到根部宽度和顶部宽度尺寸，在斜柱中间处的某点水平尺寸只能借助CAD画图来测量的。
2、定义异型混凝土墙，
3、建立辅助轴线，便于控制斜柱的外缘尺寸和斜墙的中心尺寸
4、把斜墙的厚度看成是长度，沿辅助轴线方向画图，使用SHIFT+左键功能，快速定位
5、接着就是布置定义柱，绘制柱构件，

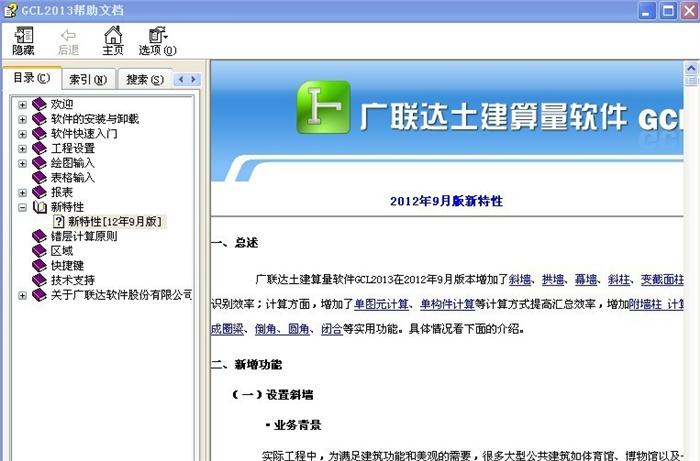

6、点击软件上面的帮助，点击新特性，按照新特性的操作方法进行就完成可以了，软件里已经内置的操作指引，在此就不在重复了。
