施工图识读是所有工程人的必修技能之一，今天就给各位分享一下，在市政管道工程中常见的工程图都应该怎么识读吧。
一、管道材料
1.基本要求
具有足够的强度和一定的刚度
管道内壁表面光滑，减小水流阻力
具有一定的耐腐蚀能力
具有足够的密闭性
易加工，经济
2.常用管材

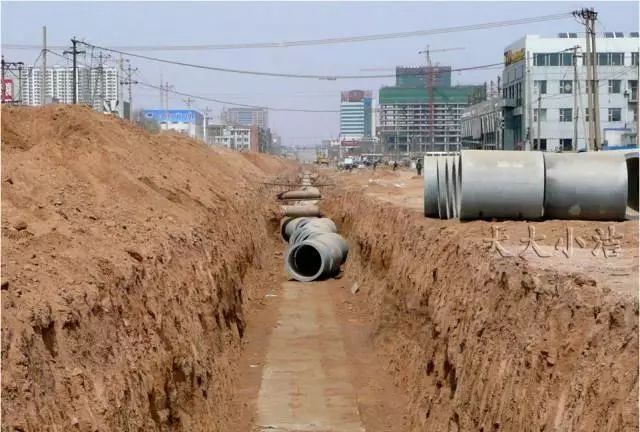

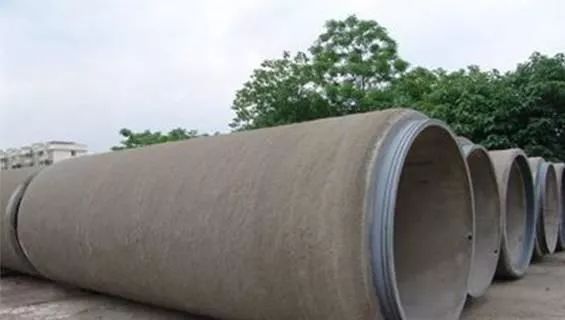

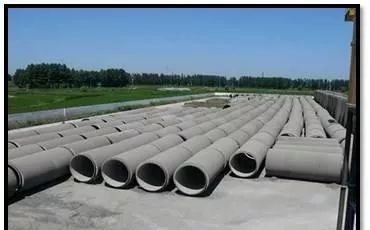

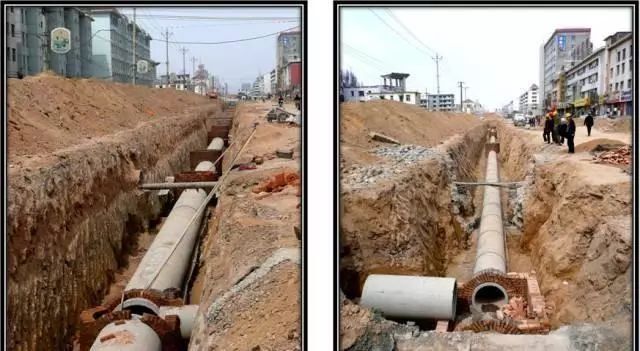

(1)混凝土管和钢筋混凝土管
强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。
适用于土质不良地段、穿越铁路、道路时。

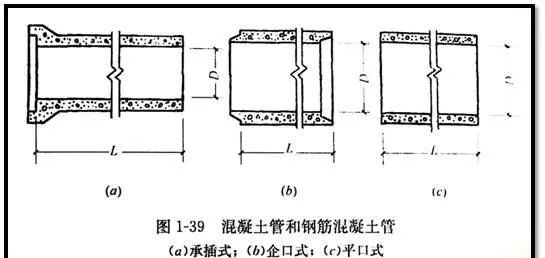

管口形式：承插、平口、企口
△预应力钢筒混凝土管PCCP
△钢筒混凝土管

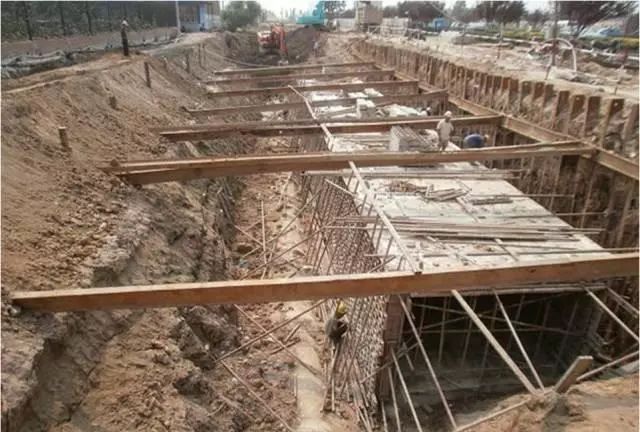

△现浇钢筋混凝土管渠

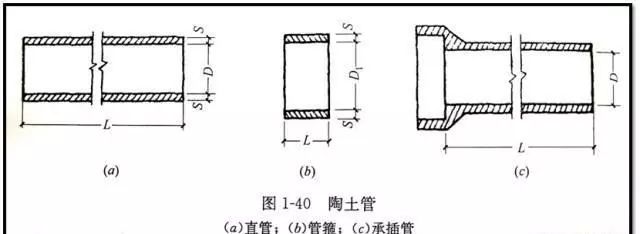

(2) 陶土管
上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。
适用于排除酸性工业废水或地下水有侵蚀性时。
管口形式：承插、平口

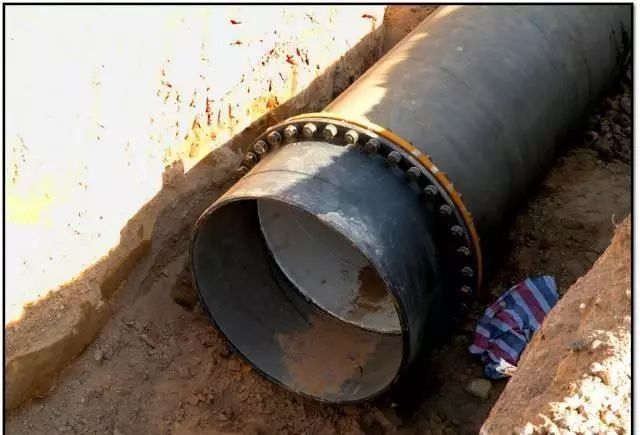

（3）金属管
强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。
适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。
管口形式：法兰、承插 n常见管材：钢管、铸铁管

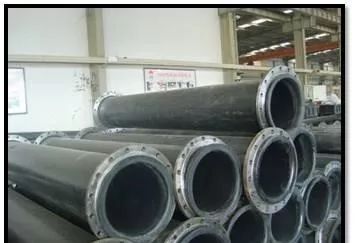

△铸铁管

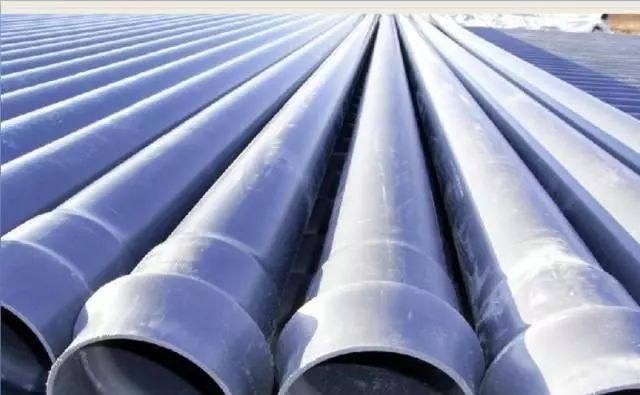

（4）塑料管道
施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。
管口连接：粘接、电熔焊接
常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

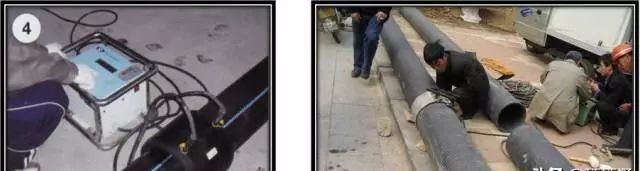

△塑料管电熔焊接

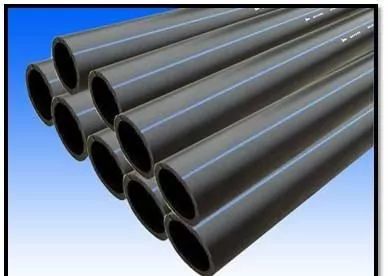

△PE管

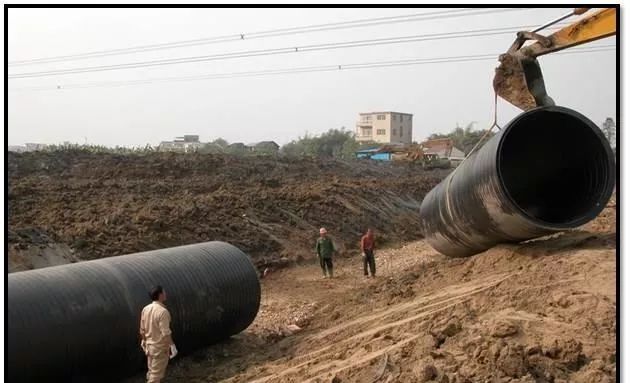

（5）新型管材 nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等

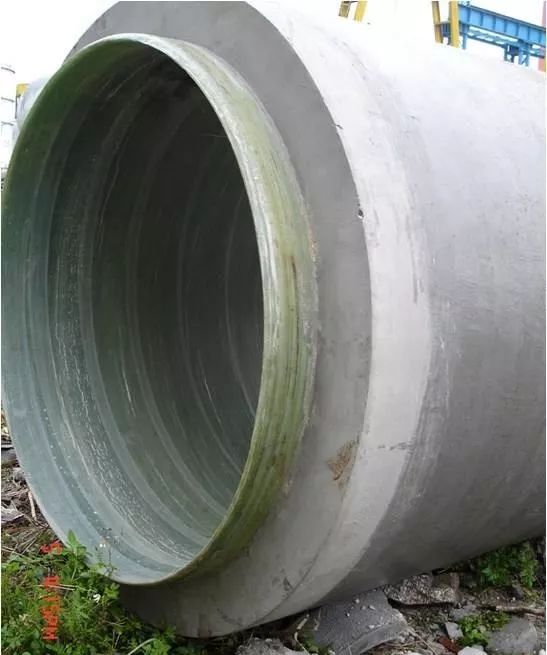

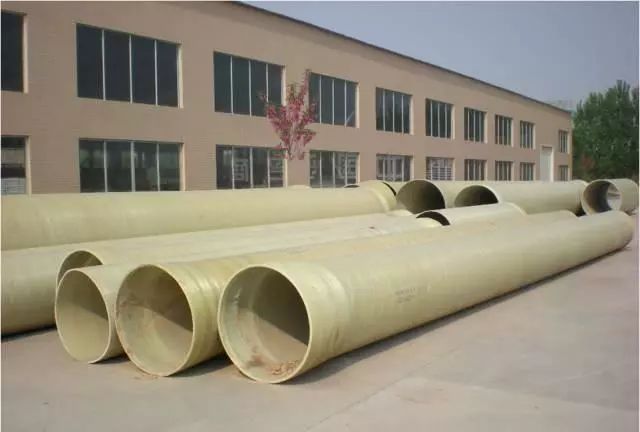

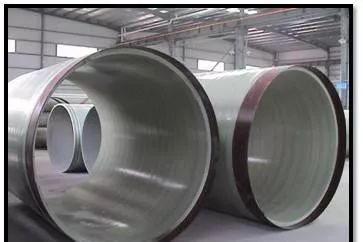

△FRP管

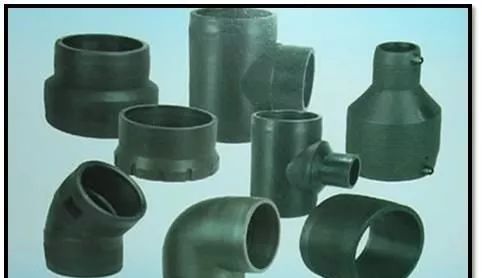

3.给水管件
①配件 n在管道的转弯、分支、变径及连接其他设备处使用
如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。
②附件
输配水控制
止回阀：控制水流只朝一个方向流动，防止倒流
排气阀：排骨管道中的气体，减小水流阻力
泄水阀：排空管道，清除沉淀物
消防栓：消防车取水设施
二、管道构造

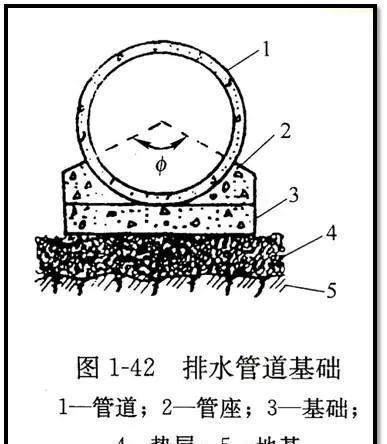

1、基础

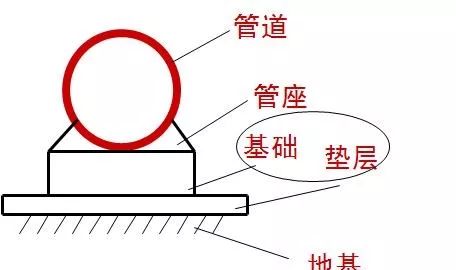

包括：地基、基础、管座

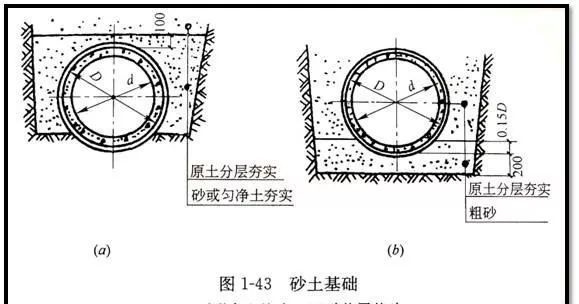

①砂土基础
弧形素土基础、砂垫层基础
适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。
②混凝土枕基
在管道接口下设混凝土垫块
适用于土壤条件较好、无地下水的地区，给排水支管。
③混凝土带形基础

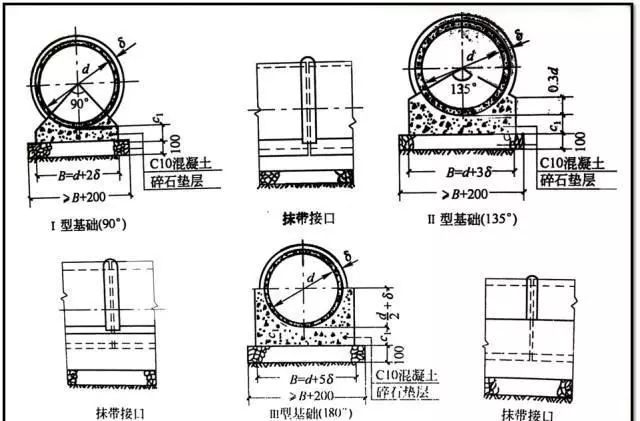

沿管道全长铺设带状水泥混凝土 n适用于各种土质，特别是土壤条件差、震区、重要管道等。
按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。
2.排水管道附属构筑物

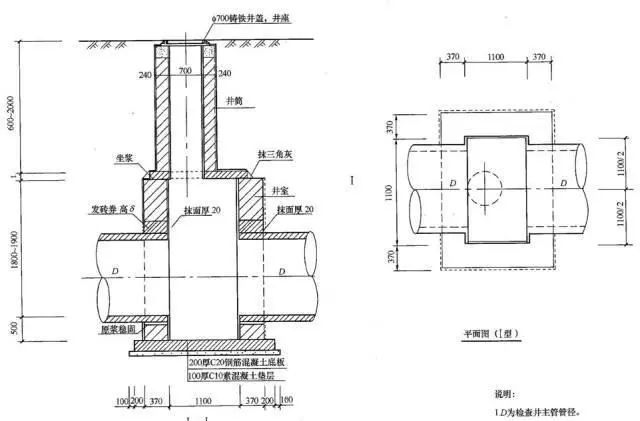

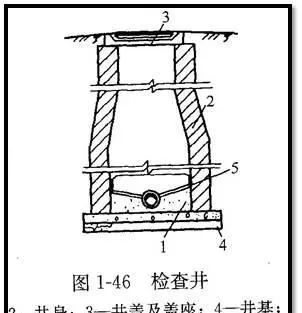

（1）检查井 n功能：便于对管道衔接以及定期检查和疏通。
位置：管道交汇、转弯、尺寸或坡度改变处、跌水、相隔一定距离的直线段上。
构造：由井底、井身、井盖组成。
井底
一般采用低标号混凝土、基础采用碎、卵石或混凝土；

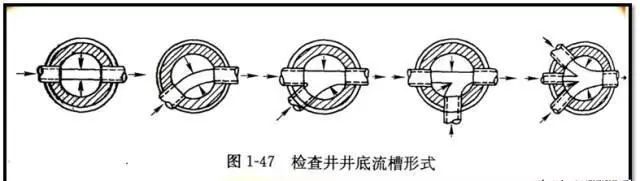

宜设流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤积；
流槽两侧至井壁间应有不小于20cm的宽度，以便于养护人员下井时立足，即沟肩。
井身
以砖、石砌筑，也可以钢筋混凝土现浇。
不需要下井的浅检查井，井身为直壁圆筒形；需要下井的其井身在构造上分为井室、渐缩部、井筒三个部分。
井室直径不小于1m，井筒直径不小于0.7m。井室与井筒间以渐缩部连接。也可在井室上加钢筋混凝土盖板，在盖板上砌筑井筒。

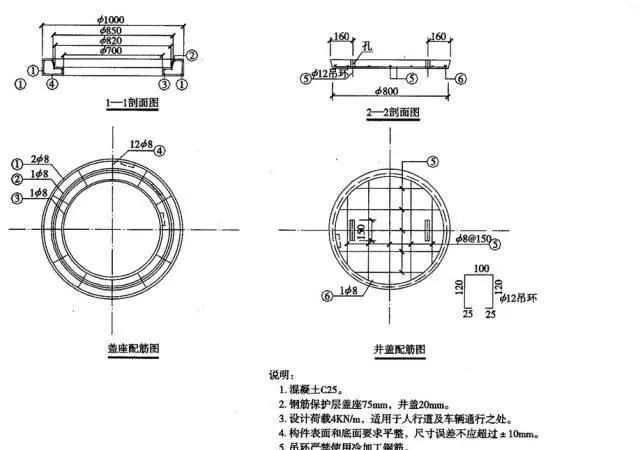

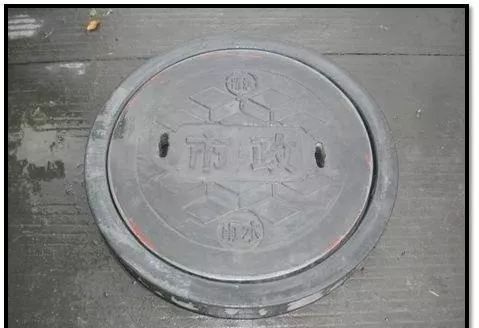

井盖
由井盖和盖座组成，常用采用铸铁、钢筋混凝土等。
为防止雨水流入，盖顶应略高于地面。

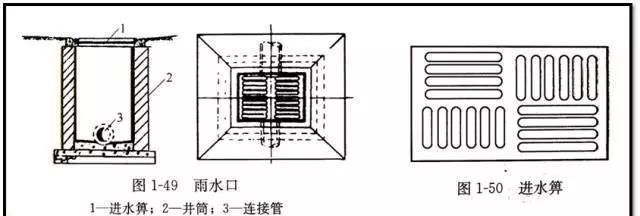

（2）雨水口
功能：收集地表径流的雨水，将其引入雨水管道。
位置：道路交叉口、直线上一定距离（25-50m）处、路缘石低洼地。
构造：由基础、井箅、井筒、连接管组成。
4.给水管道附属构筑物

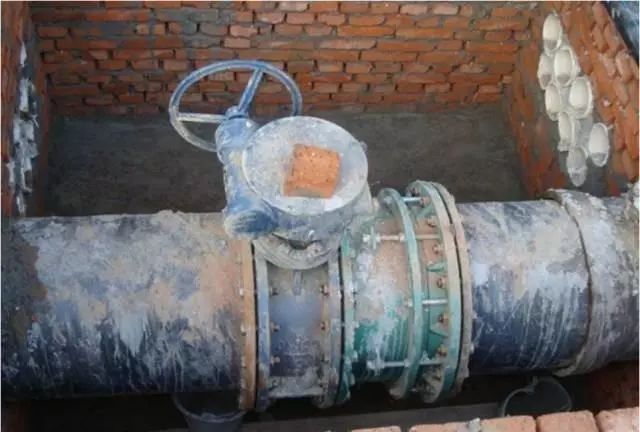

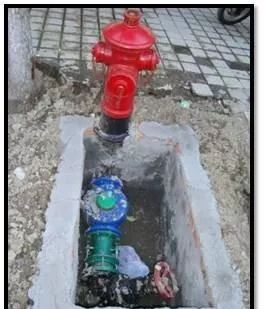

（1）阀门井
功能：安装各种给水管道附件，方便操作和养护。
（2）泄水阀井
功能：排除泄水阀所排放 水，由湿井与阀门井相连组成。
（3）支墩
功能：防止管道的承插接口因承受过大的水流推力，而导致接口脱落。位置：弯管、三通、变径等位置
三、管道工程图一般规定
1.标高
标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。
压力管应标注管中心标高
沟渠和重力管应标注沟（管）内底标高
2.管径
公称直径：DN，常用于金属管材。
如铸铁管DN25
外径：D×δ，常用于不锈钢管、无缝钢管。
如不锈钢管D108×4
内径：d，常用于混凝土管、陶土管等。
如钢筋混凝土管d300

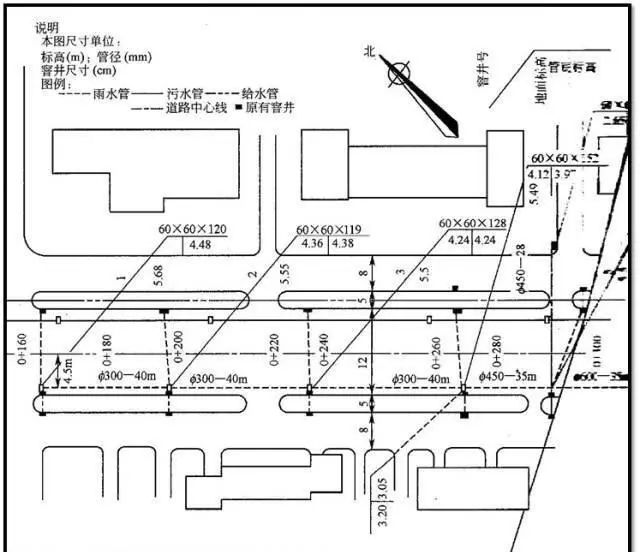

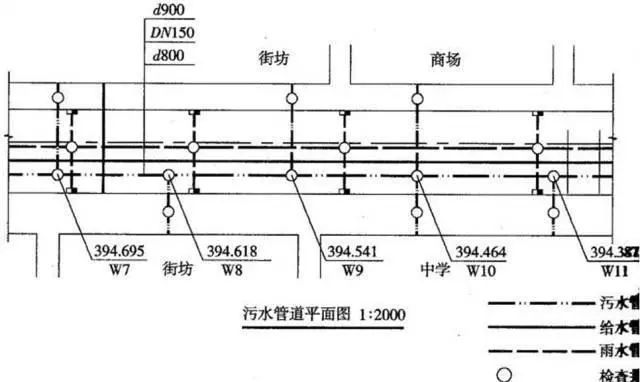

四、平面图
图示内容
表明管道的平面位置，管道直径、长度、坡度，检查井位置、编号，水流方向等。
比例：1：500或1:1000,与道路施工图一致。
方位：坐标网或指北针
道路平面图：中心线、边线、桩号等
管线：雨水Y、污水W、给水J，以不同的线型表示。
附属构筑物：图例表示并编号，如W5，5号污水检查井。
标高：地面标高和管道标高

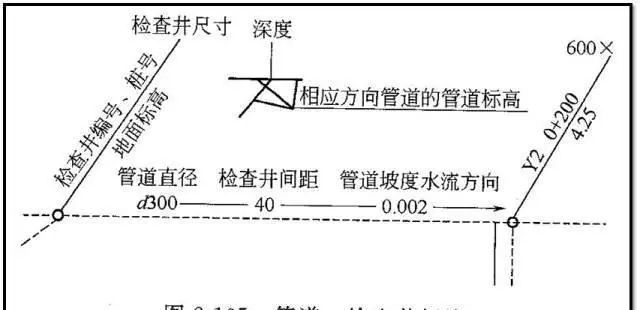

管道：直径、长度、坡度、流向。图2－105

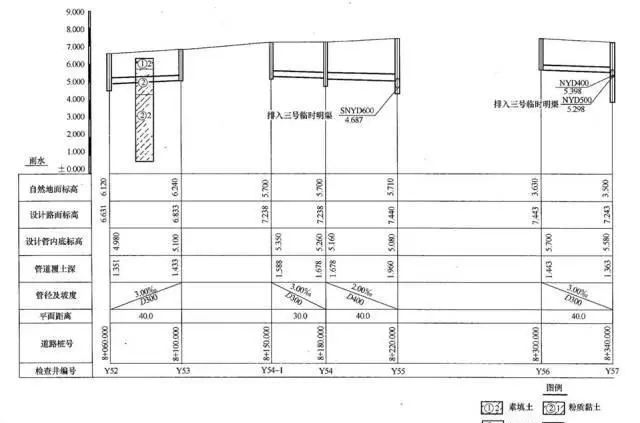

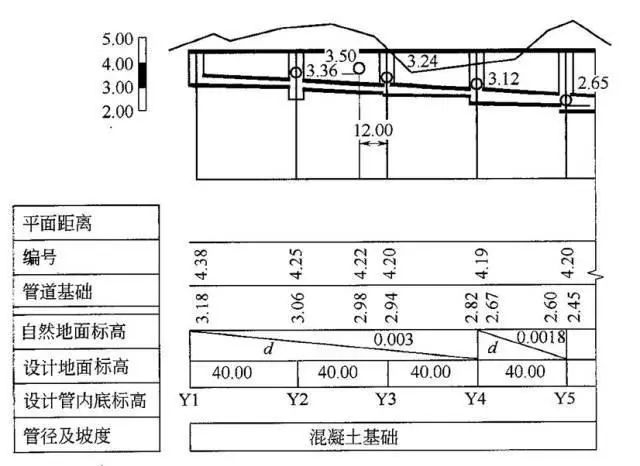

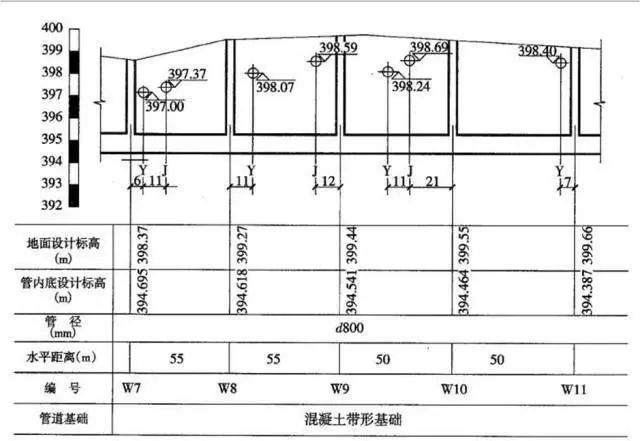

五、纵断面图
表示地面起伏情况、管道敷设深度、管道直径及坡度、与其他管道交接情况。
横向表示长度、竖向表示管径与标高。
图样部分
比例：竖向比例常为横向比例的10倍n线形：粗双线—管道、粗实线—地面、双竖线—检查井。
支管标注：SYD400—方位、代号、管径。即表示由南向接入的直径400mm的雨水管道。
图表部分
编号：检查井编号
平面距离：相邻检查井的中心距离
管径及坡度：当管径与坡度不变时，可只标一个
管道标高：排水管是指检查井进、出口管道内底标高
设计路面标高：由道路中线设计标高、道路横坡、检查井距道路中心线的距离而推算。
原地面标高：原始自然地面。

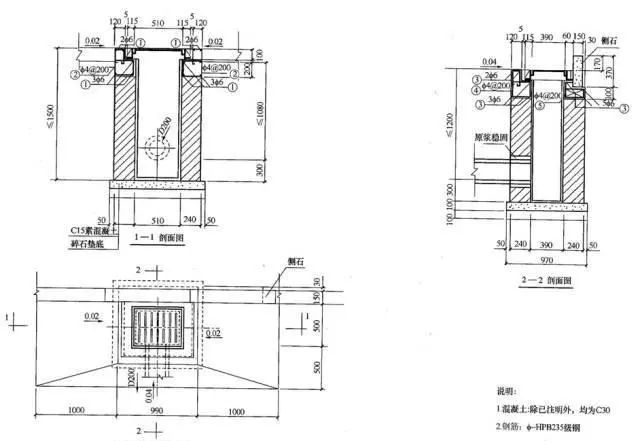

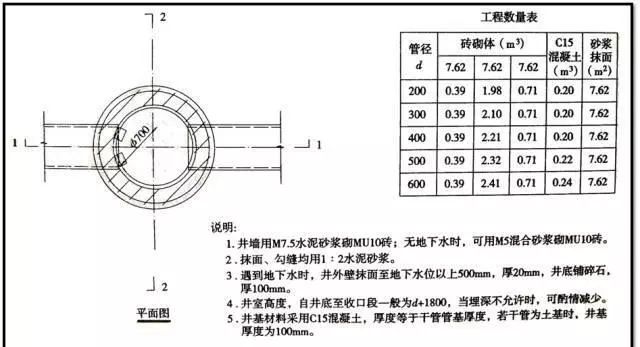

六、构筑物详图
