安装造价入门之给排水识图,收藏学习!

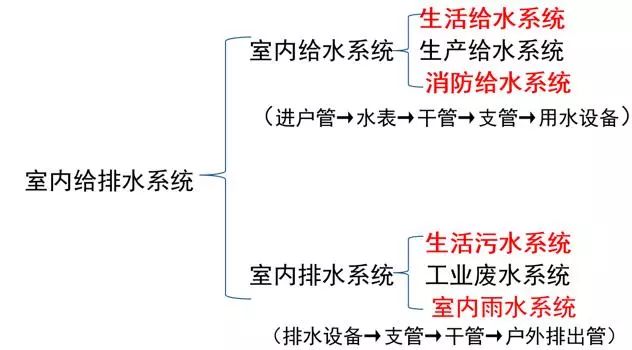

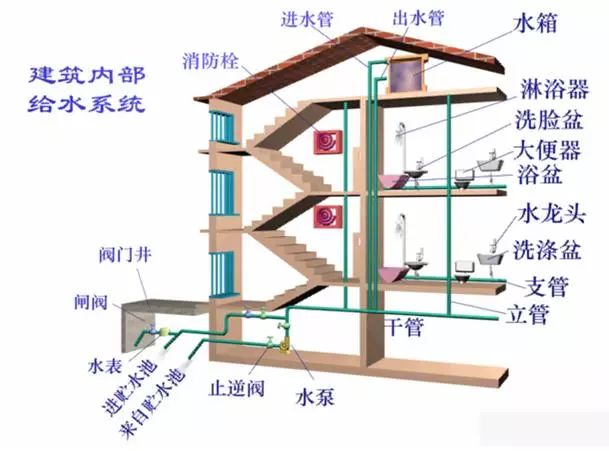

室内给排水系统的组成:

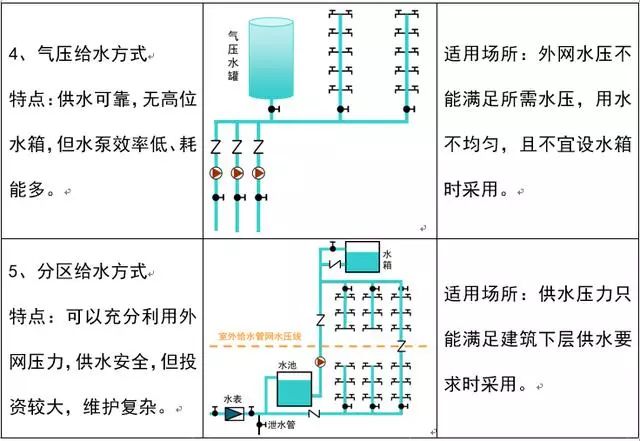

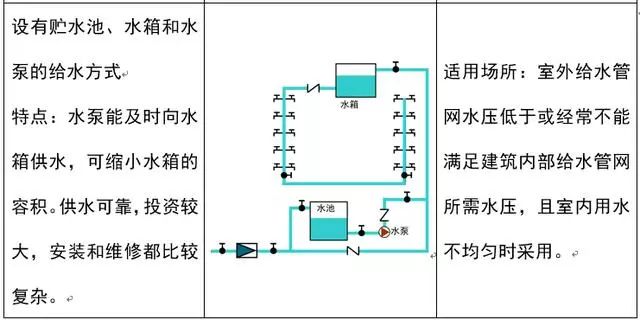

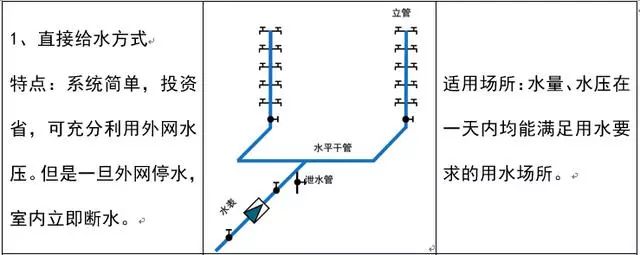

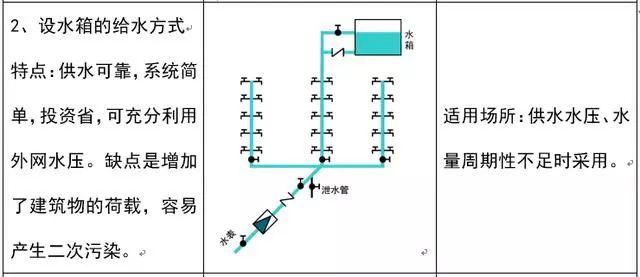

室内给水系统的给水方式:

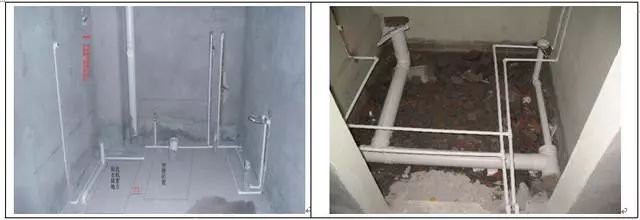

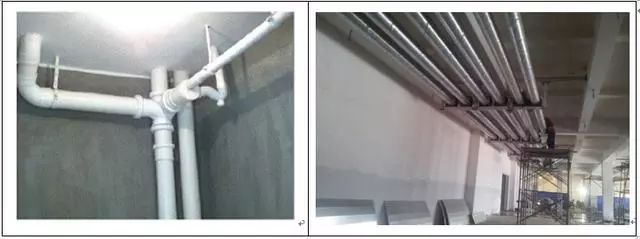

管道敷设方式:

1、给水管道有两种敷设方式:明装和暗装;

2、室内排水管道一般为明装,美观要求较高的场所可暗装。

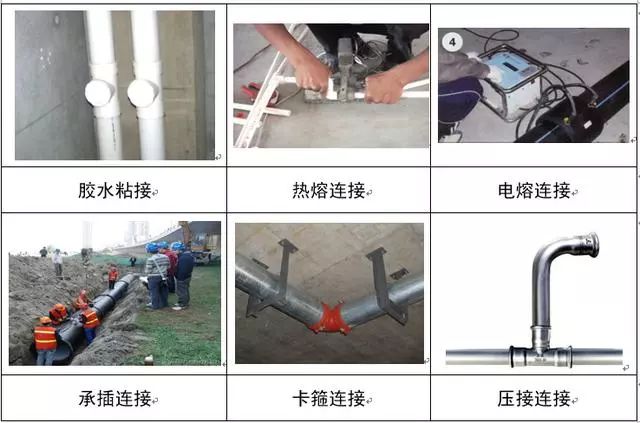

管道的连接方式:

1、螺纹连接(丝接)—主要适用于钢管、塑料管;

2、焊接连接—主要适用于钢管;

3、法兰连接—主要适用于钢管、铸铁管;

4、胶水粘接—主要适用于塑料管;

5、热熔连接—主要适用于PPR管、PE管;

6、电熔连接—主要适用于PE管;

7、承插连接—主要适用有铸铁管;

8、卡箍连接—主要适用于钢管(一般用于消防系统);

9、压接连接—主要用于薄壁不锈钢管。

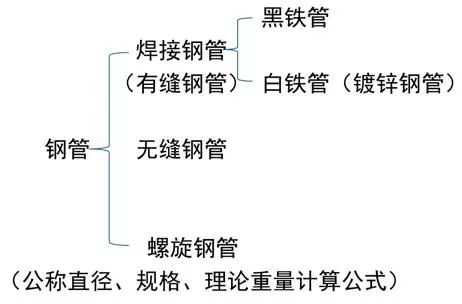

常用材料:

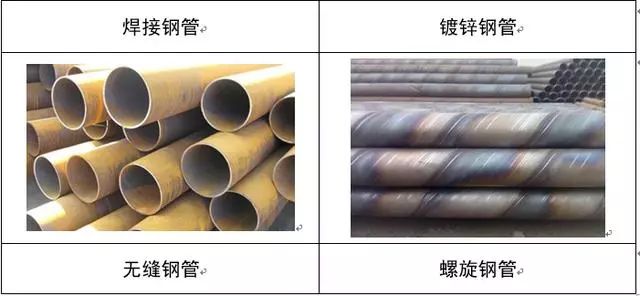

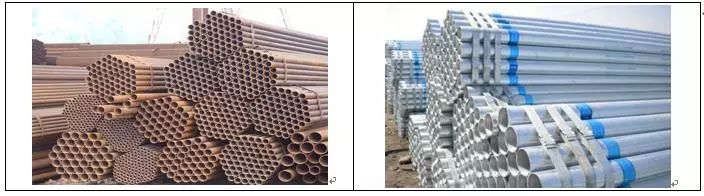

常用材料:

其他常用管材:PP-R管、PE管、不锈钢管。

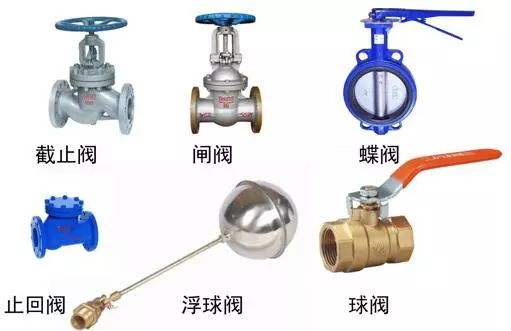

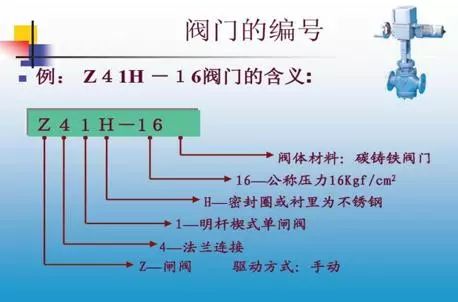

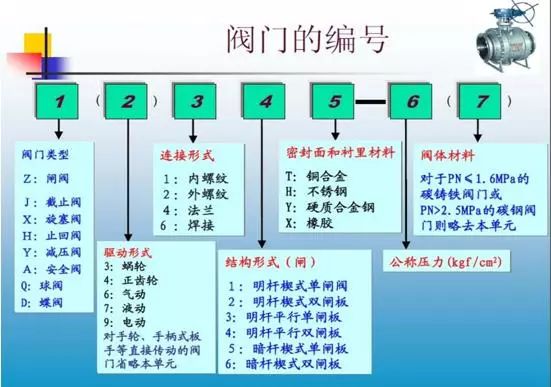

阀门:

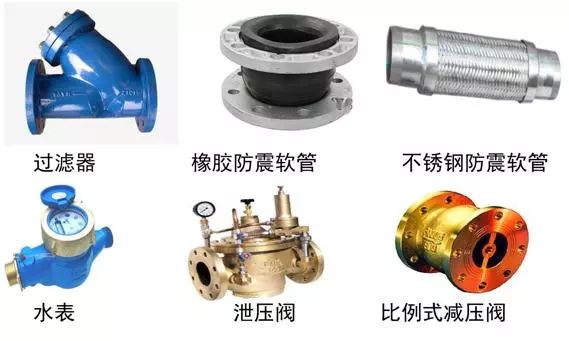

过滤器、软管:

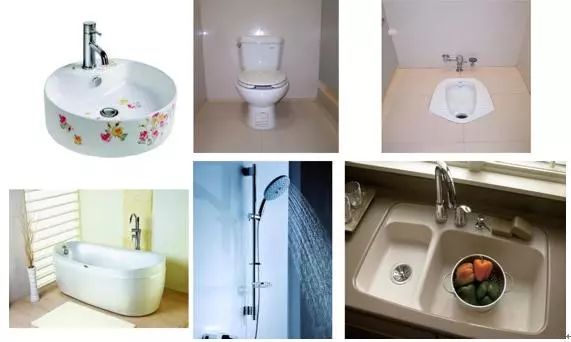

卫生洁具:


识图方法:

图纸尺寸:

保留装订线图纸:


图纸比例:

平面图选用比例,常用1:200、1:100、1:50;

系统图常选用的比例1:100、1:50,但一般不按比例绘制。

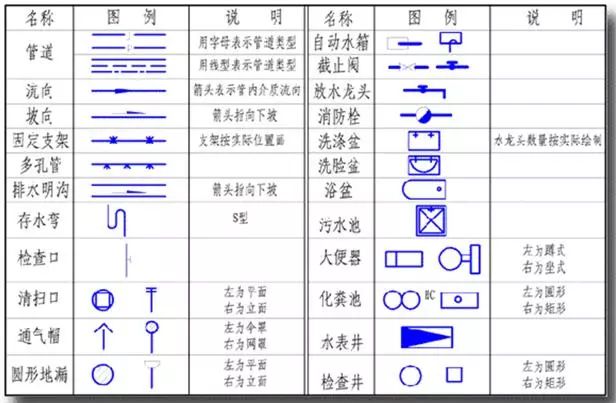

给水排水工程图中的常用图例:

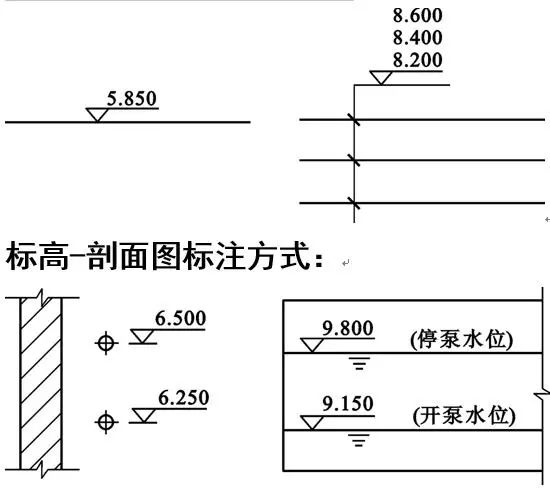

标高-平面图标注方式:


标高-轴测图标注方式:

标高注意点:

1、室内标高一般标注的是相对标高,即相对正负零的标高;

2、标高一般情况下是以“m”为计量单位的,写小数点后面第三位;

3、标高按标注位置分为:顶标高、中心标高、底标高;

4、图纸没有特别说明,一般情况下:给水管标注的是管道中心标高,排水管标注的是管道底标高。

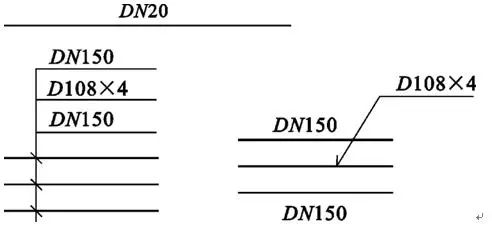

管道管径标注:

管径应以mm为单位。水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示(如DN15、DN50);无缝钢管、螺旋、铜管、不锈钢管等管材,管径宜以外径D×壁厚表示(如D108×4、D159×4.5等);钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);塑料管材,管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时,应用公称直径DN与相应产品规格对照表。

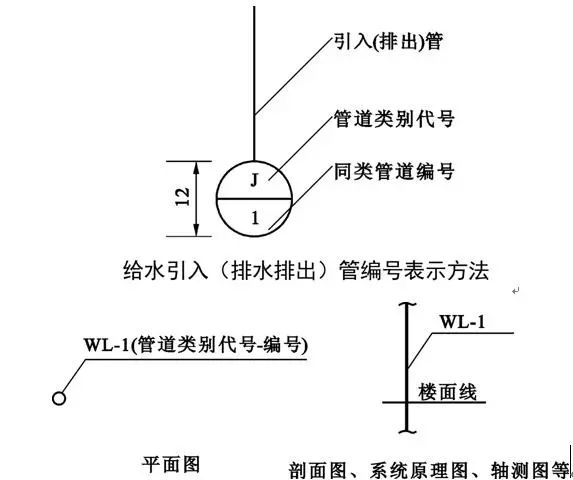

管路编号:

(1)当建筑物的给水引入管或排水排出管的数量超过1根时,宜进行编号。

(2)建筑物穿越楼层的立管,其数量超过1根时宜进行编号。

(3)在总平面图中,当给排水附属构筑物的数量超过1个时,宜进行编号。编号方法为:构筑物代号-编号;给水构筑物的编号顺序宜为:从水源到干管,再从干管到支管,最后到用户;排水构筑物的编号顺序宜为:从上游到下游,先干管后支管。

(4)当给排水机电设备的数量超过1台时,宜进行编号,并应有设备编号与设备名称对照表。


建筑给排水施工图的主要内容:

建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图(轴测图)、施工详图等组成。

室外小区给排水工程,根据工程内容还应包括管道断面图、给排水节点图等。

平面布置图:

给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。

根据建筑规划,在设计图纸中,用水设备的种类、数量、位置,均要作出给水和排水平面布置;各种功能管道、管道附件、卫生器具、用水设备,如消火栓箱、喷头等,均应用各种图例表示;各种横干管、立管、支管的管径、坡度等,均应标出。平面图上管道都用单线绘出,沿墙敷设时不注管道距墙面的距离。

系统图:系统图,也称“轴测图”,其绘法取水平、轴测、垂直方向,完全与平面布置图比例相同。系统图上应标明管道的管径、坡度,标出支管与立管的连接处,以及管道各种附件的安装标高,标高的±0.00应与建筑图一致。系统图上各种立管的编号应与平面布置图相一致。系统图均应按给水、排水、热水等各系统单独绘制,以便于施工安装和概预算应用。

施工详图:凡平面布置图、系统图中局部构造因受图面比例限制而表达不完善或无法表达的,为使施工概预算及施工不出现失误,必须绘出施工详图。通用施工详图系列,如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等,均有各种施工标准图,施工详图宜首先采用标准图。

绘制施工详图的比例以能清楚绘出构造为根据选用。施工详图应尽量详细注明尺寸,不应以比例代替尺寸。

设计施工说明及主要材料设备表:

用工程绘图无法表达清楚的给水、排水、热水供应、雨水系统等管材、防腐、防冻、防露的做法;或难以表达的诸如管道连接、固定、竣工验收要求、施工中特殊情况技术处理措施,或施工方法要求严格必须遵守的技术规程、规定等,可在图纸中用文字写出设计施工说明。工程选用的主要材料及设备表,应列明材料类别、规格、数量,设备品种、规格和主要尺寸。

此外,施工图还应绘出工程图所用图例。

所有以上图纸及施工说明等应编排有序,写出图纸目录。

建筑给排水施工图的识读:

基本方法:先粗后细,平面、系统多对照。

阅读主要图纸之前,应当先看说明和设备材料表,然后以系统图为线索深入阅读平面图、系统图及详图。

阅读时,应三种图相互对照来看。先看系统图,对各系统做到大致了解。看给水系统图时,可由建筑的给水引入管开始,沿水流方向经干管、立管、支管到用水设备;看排水系统图时,可由排水设备开始,沿排水方向经支管、横管、立管、干管到排出管。

平面图的识读:室内给排水管道平面图是施工图纸中最基本和最重要的图纸,常用的比例是1∶100和1∶50两种。它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。图上的线条都是示意性的,同时管材配件如活接头、补心、管箍等也不画出来,因此在识读图纸时还必须熟悉给排水管道的施工工艺。

在识读管道平面图时,应该掌握的主要内容和注意事项如下:

(1)查明卫生器具、用水设备和升压设备的类型、数量、安装位置、定位尺寸。

(2)弄清给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的连接形式、管径及坡度等。

(3)查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装,以确定施工方法。

(4)消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置。

(5)在给水管道上设置水表时,必须查明水表的型号、安装位置以及水表前后阀门的设置情况。

(6)对于室内排水管道,还要查明清通设备的布置情况,清扫口和检查口的型号和位置。

系统图的识读:

给排水管道系统图主要表明管道系统的立体走向。

在给水系统图上,卫生器具不画出来,只须画出水龙头、淋浴器莲蓬头、冲洗水箱等符号;用水设备如锅炉、热交换器、水箱等则画出示意性的立体图,并在旁边注以文字说明。

在排水系统图上也只画出相应的卫生器具的存水弯或器具排水管。

在识读系统图时,应掌握的主要内容和注意事项如下:

(1)查明给水管道系统的具体走向,干管的布置方式,管径尺寸及其变化情况,阀门的设置,引入管、干管及各支管的标高。

(2)查明排水管道的具体走向,管路分支情况,管径尺寸与横管坡度,管道各部分标高,存水弯的形式,清通设备的设置情况,弯头及三通的选用等。识读排水管道系统图时,一般按卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。

(3)系统图上对各楼层标高都有注明,识读时可据此分清管路是属于哪一层的。

详图的识读:

室内给排水工程的详图包括节点图、大样图、标准图,主要是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、套管、排水设备、管道支架等的安装图及卫生间大样图等。
