在使用广联达GTJ2021建模时不仅要绘制板图元，还要在板上布置板的底筋、面筋以及负筋。那么应该如何布置板负筋呢？请看详细步骤。
方法/步骤

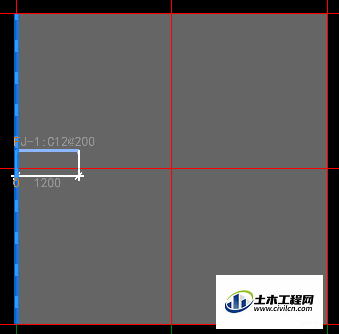

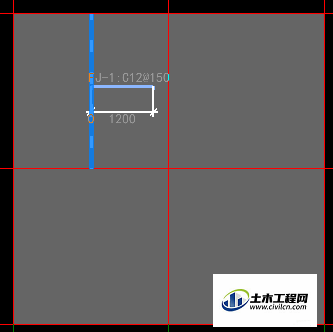

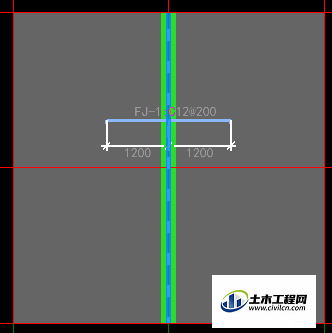

在“板负筋二次编辑”分组中点击“布置负筋” 在弹出的快捷工具条可选择布置方式，其中按梁布置、按圈梁布置、按连梁布置、按墙布置，操作方法一致，下面以“按梁布置”为例来进行说明 按梁布置：鼠标移动到梁图元上，则梁图元显示一道蓝线，并且显示出负筋的预览图，点击梁的一侧，该侧作为负筋的左标注，则完成布筋 按板边布置：鼠标挪动到需要布置负筋的板边，则该板边显示为蓝色，同时显示了板负筋的预览图，点击边线的一侧，该侧作为负筋的左标注，完成操作 画线布置：在需要布置板负筋的板图元中点击两点，连成一条蓝色直线，此时在该线处显示板负筋的预览图，点击边线的一侧，该侧作为负筋的左标注，完成操作。
