最近在使用广联达布设管道时发现，广联达会将两条错位相交的管道直接连通，针对这种情况该如何操作呢？下面给大家分享一下我的经验。

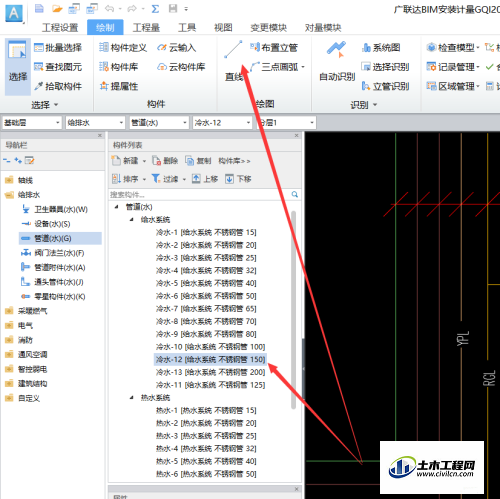

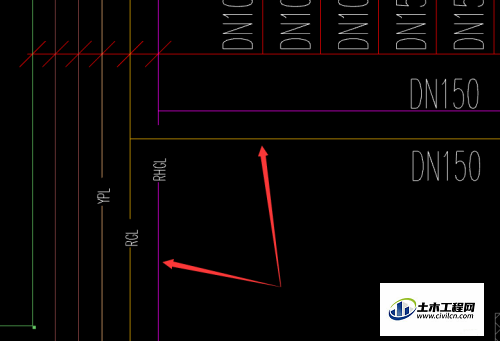

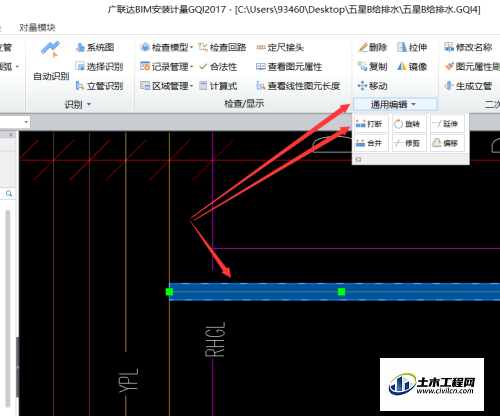

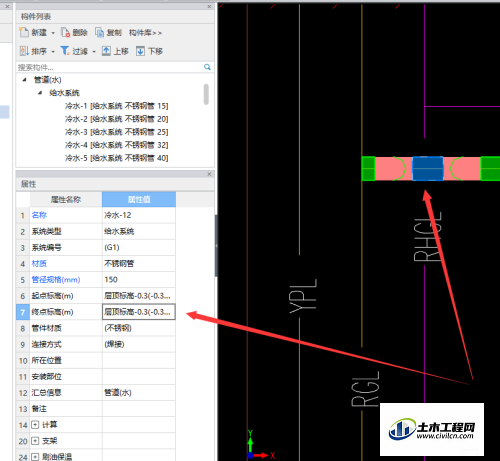

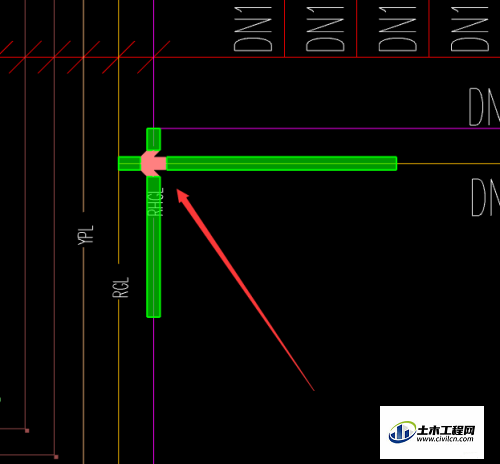

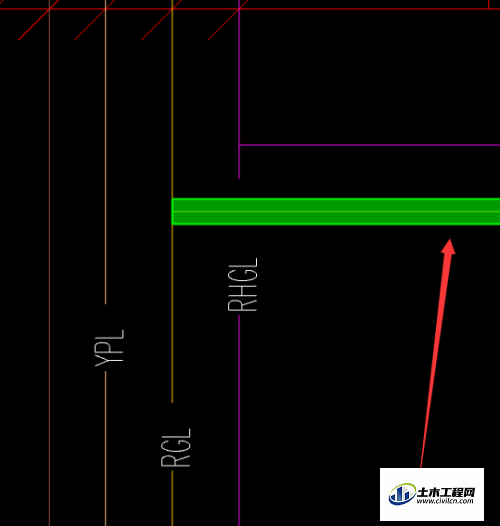

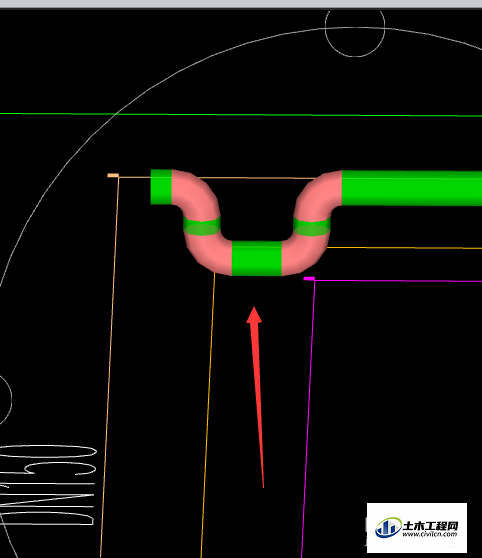

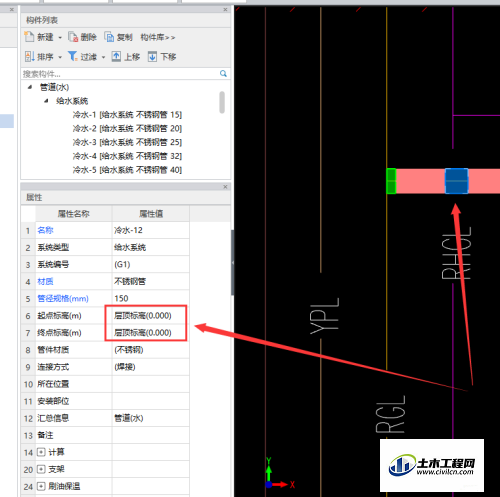

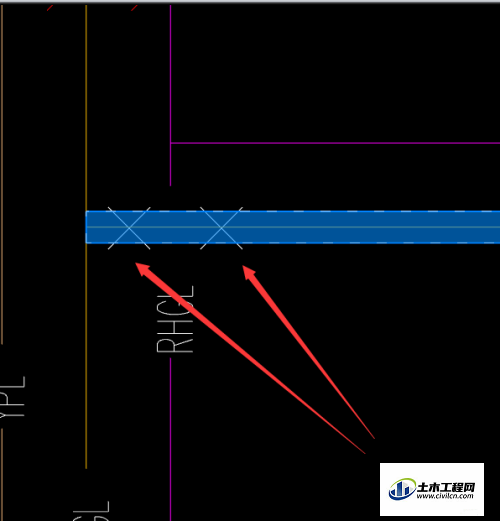

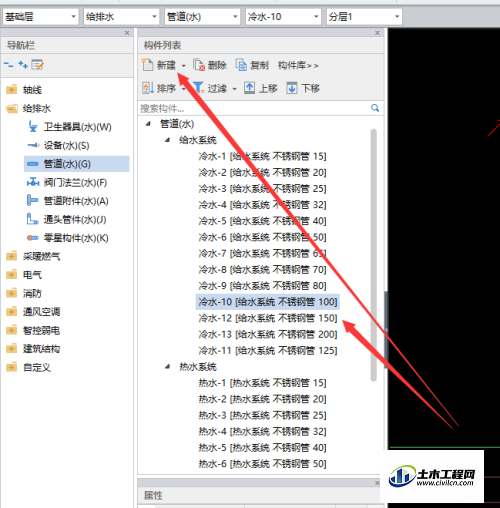

打开广联达安装算量软件，找到两条错位相交的管道。 根据工程实际情况新增管道构件，这里我们已经新建完成。 单机构件列表中需要布设的构件，本处选用“冷水-12【给水系统不锈钢管】，然后”点击“绘图”中的“直线”命令，开始布设管道。 如果直接布设的话，广联达会自动默认两条管道相交，生成四通，如下图所示 但是实际情况是这两条管道并不连通，所以在相交位置两条管道需要进行上下错位， 首先使用直线命令布设其中一条管道，然后点击选中本条管道， 点击“通用编辑”中的“打断”命令，在两条管道相交的两侧分别进行打断 选中相交部分被打断的管道，点击修改左侧“属性”栏中的标高。 修改完成后平面图和三维视图中此处管线如下图所示 此时，再选中管道构件，单击直线命令，进行布设另一条管道，如图所示，管道已不再连通 END方法/步骤
