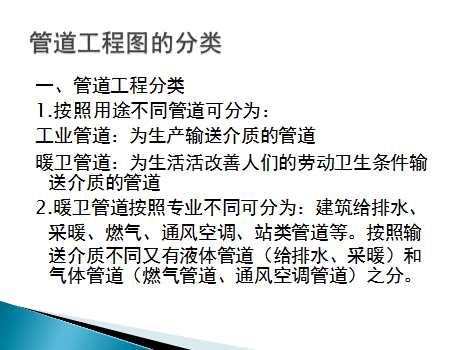

管道工程识图与施工教学课件

介绍：单线法是指管道位置、规格尺寸不是按照投影原理按比例绘制在工程图中，而是用一条线示意性地画出。图例法是指将不同规格型号不图种类的设备及设施用特定的符号表示，符号不反映实物的大小及技术参数，只表示实物的种类及安装部位。管径尺寸应标注在管道变管径处；水平管道的管径尺寸应标注在管道上方；斜管道（指轴测图中前后方向的管道）的管径尺寸应标注在管道的斜上方；竖管的管径尺寸应标注在管道的左侧。
