公园给水管网的布置与计算

 一、园林中根据水的用途可将水分为以下几类:


  (1)生活用水指人们日常用水如办公室、餐厅、内部食堂、茶室、小卖部、消毒饮水器及卫生设备等的用水,生活用水对水质要求很高,直接关系到人身健康,其水质标准应符合《生活饮用水标准》(GB5749—85)的要求。

  (2)养护用水包括植物灌溉、动物笼舍的冲洗及夏季广场园路的喷洒用水等,这类用水对水质的要求不高。

  (3)造景用水各种水体(溪涧、湖泊、池沼、瀑布、跌水、喷泉等)的用水。

  (4)消防用水按国家建筑规范规定,所有建筑都应单独设消防给水系统。

  二、园林给水的特点

  (1)园林中用水点较分散;

  (2)由于用水点分布于起伏的地形上,高程变化大;

  (3)水质可据用途不同分别处理;

  (4)用水高峰时间可以错开;

  三、管网布置与计算

  公园给水管网的布置除了要了解园内用水的特点外,公园四周的给水情况也很重要,它往往影响管网的布置方式。一般市区小公园的给水可由一点引入。但对较大型的公园,特别是地形较复杂的公园,为了节约管材,减少水头损失,有条件的最好多点引入。

  (一)设计管网的准备工作

  (1)收集资料:平面图、竖向设计图、水文地质等资料。

  (2)调查公园的水源、用水量及用水规律。

  (3)公园中各种建筑对水的需求。

  (二)给水管网的布置原则

  (1)管网必须分布在整个用水区域内,保证水质、水压、水量满足要求。

  (2)保证供水安全可靠,在个别管线发生故障时,停水范围最小。

  (3)布置管网应最短,降低造价。

  (4)布置管线时应考虑景观效果。

  (三)给水管网的基本布置形式和要点

  (1)给水管网基本布置形式

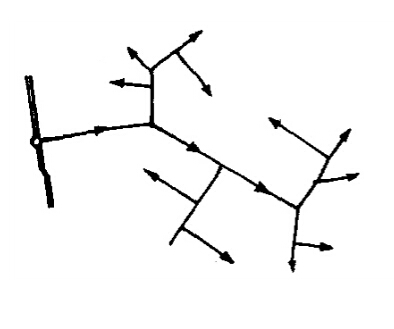

  ①树枝式管网如图A,这种布置方式较简单,省管材。布线形式就像树干分杈分枝,它适合于用水点较分散的情况,对分期发展的公园有利。但树枝式管网供水的保证率较差,一旦管网出现问题或需维修时,影响用水面较大。


A 树枝式管网

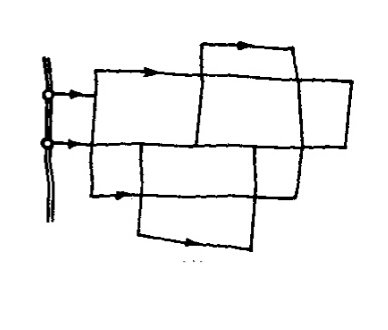

  ②环状管网环状管网是把供水管网闭合成环,使管网供水能互相调剂。当管网中的某一管段出现故障,也不致影响供水.从而提高了供水的可靠性。但这种布置形式较费,管材投资较大。如图B。


B 环状管网

  (2)管网的布置要点

  ①干管应靠近主要供水点;

  ②干管应靠近调节设施(如高位水池或水塔);

  ③在保证不受冻的情况下,干管宜随地形起伏敷设,避开复杂地形和难于施工的地段,以减少土石方工程量;

  ④干管应尽量埋设于绿地下,避免穿越或设于园路下;

  ⑤和其它管道按规定保持一定距离。

  (四)管网布置的一般规定

  (1)管道埋深

  冰冻地区,应埋设于冰冻线以下40cm处。不冻或轻冻地区,覆土深度也不小于70cm。当然管道也不宜埋得过深,埋得过深工程造价高。但也不宜过浅,否则管道易遭破坏。

  (2)阀门及消防栓

  给水管网的交点叫做节点,在节点上设有阀门等附件,为了检修管理方便,节点处应设阀门井。阀门除安装在支管和干管的联接处外,为便于检修养护,要求每500m直线距离设一个阀门井。配水管上安装着消防栓,按规定其间距通常为120m,且其位置距建筑不得少于5m,为了便于消防车补给水,离车行道不大于2m。

  (3)管道材料的选择

  ①钢管:钢管可分为焊接钢管和无缝钢管,而焊接钢管又分为镀锌钢管和黑铁管,室内饮用给水用镀锌钢管。用钢管施工造价高,速度慢,但耐久性好。

  ②铸铁管:分为灰铸铁管和球墨铸铁管。灰铸铁管具有耐久性好,质脆,不耐弯折和振动,内壁光滑度较差;球墨铸铁管抗压、抗震强度较大,具有一定的弹性,施工采用承插式,密封用胶圈,施工较方便,但造价高于灰铸铁管。

  ③钢筋混凝土管:钢筋混凝土管分为普通钢筋混凝土管和预应力钢筒混凝土管。这一类管道多用于大输水量的管材。普通混凝土管材。由于质脆、重量大,在防渗和密封上都不好处理,现多做排水管。而预应力钢筒混凝土管是由钢筒和预应力钢筋混凝土管复合而成的,具有较好的抗震、耐腐、耐渗等特点,大输水量的管材常使用。

        ④塑料管:塑料管的种类比较多,常用的有PVC、PE、PPR管等,这些管材均具有表面光滑、耐腐蚀,连接方便等特点,是小管径(200mm以内)输水较理想的管材。
