在我国，基于人民生活习惯的原因，在住宅装修同层排水系统设计中，仍然保留的地漏的设置，在不同的同层排水系统中，地漏的设置也是不同的。同层排水系统中地漏具体如何设置呢？下文为您详细解说，包括同层排水地漏细节图等。

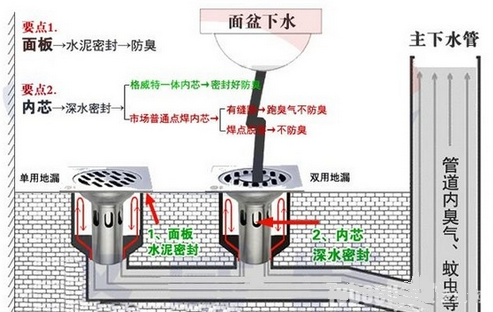

什么是同层排水地漏？
同层排水地漏，一种在建筑行业管道安装中使用的排水地漏。建筑用同层排水地漏，包括小盖板、栅板、大盖板、漏斗、壳体、挡板和出水口；其中，大盖板安装在壳体上端面上，漏斗安装在大盖板中央阶梯孔中，栅板安装在漏斗上端面上，小盖板安装在栅板中央设置孔中，壳体侧面至少设置一个出水口，壳体内腔设置至少一个挡板且靠近出水口。

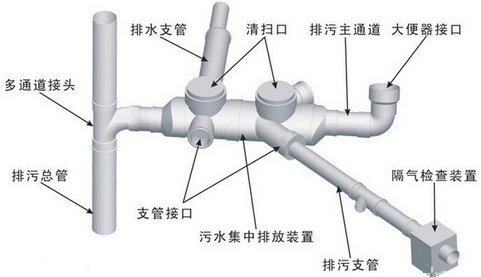

目前，主要的同层排水系统主要有地面直接敷设排水横管、升板式、降板式、结构层暗埋式等。
1.地面同层直接敷设排水横管，多用于老房改造，采用立管室内，座便器采用后出口式。洗脸盆、淋浴器等排水横管设置在同层楼面。地漏设置采用侧排式，紧靠立管设置或者不设地漏；
小编评价：这种地漏设置方法因无法设水封，卫生条件不佳，且位置靠近立管，不方便，建议不设地漏。
2.生板式同层排水系统，使用建筑垫层将卫生间地台抬高300-400mm,排水横管暗埋其中，卫生器具等采用传统下排水方式。此种方式地漏也采用下排水设置，位置并无特殊要求（采用蹲便器时不可设置）；
小编评价：下排水地漏布置灵活，有足够水封深度。
3.降板式同层排水系统是我国室内装修采用的主要方式，是将卫生间楼板降低300-400mm,排水支管沿地面排放，与同层内的立管相连，在管道之上铺设装饰层，卫生器具等采用传统下排水方式。此种方式地漏设置采用下排水，要求同2
4.结构层暗埋式同层排水系统，将卫生洁具和管道按设计要求，预制集成到钢结构支架上形成管道墙系统，定位准确、安装方便。地漏设置采用侧排水，紧靠立管布置或者不设，要求同1。
5.排水横管外安装式同层排水系统，此方式仅限于在无冰冻期的南方地区，将卫生洁具靠外墙布置，洁具采用后排水方式，排水立管及水平横管均明装在建筑外墙。地漏设置采用侧墙地漏，靠外墙布景。
小编评价：此种地漏设置方式，可以保证足够水封深度，但位置有局限性，地漏底部标高难控制，易出现排水速度慢，地面积水等隐患。
