日本景观排水沟的精细化设计解析
商业环境中的景观元素按照商业空间氛围营造的重要性分为三级。第一级为装饰型，即以装饰性为主的景观元素，其往往是城市建筑物的第二名片，如城市空间艺术品、雕塑等；第二级为混合型，即功能和装饰性并重的景观元素，如铺装、座椅、树池、树箱花钵等；第三级为功能型，即以功能性为主，其装饰性需与环境融合，不宜过分突出，如排水沟、围栏、栏杆扶手、装饰井盖、树池篦子、隔离墩等。
上述中的第三级纯功能性景观元素一般不太被人注意，但它们却是景观设计不可或缺的重要单项，其细节设计的好坏是项目品质表现的重要元素之一，此单项在以往设计中往往不被重视，在对日本商业环境的考察中，这些第三级景观元素给笔者留下了很深的印象，以下就以排水沟为例，对其功能设计、成本控制、人性化细节以及在万达广场中的实施情况进行解析和探讨。
一、纯功能型的景观元素也是良好的环境装饰
1、空间界定，强化场所感

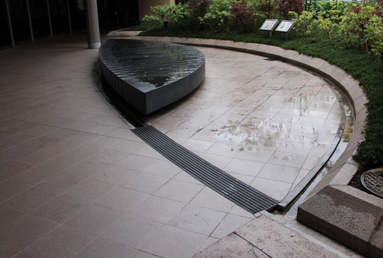

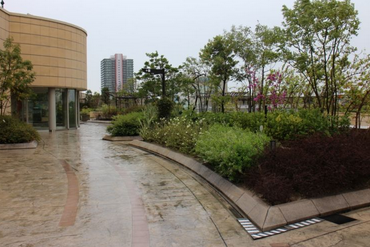

当地面铺装材料颜色相同时，利用排水沟界定空间，并结合花池座椅、建筑等元素划分空间，进一步强化区域场所感。（见图1和图2）

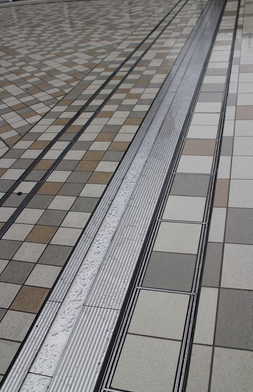

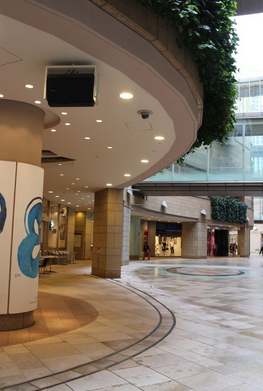

图1 以排水沟作为场地边界

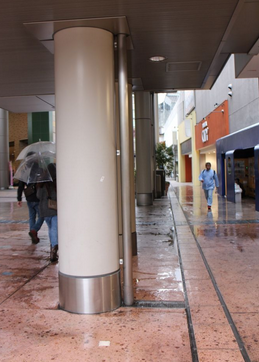

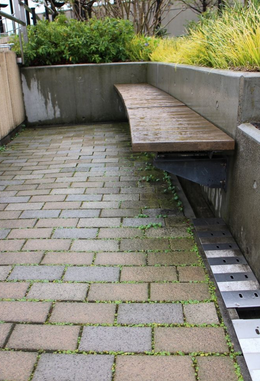

图2与建筑呼应划分空间
2、铺装分界，区分不同的功能区域
利用排水沟位置的特殊性，作为不同铺装材质或拼花的分界变化线，同时还起到了不同功能分区的划分和警示作用。（见图3）

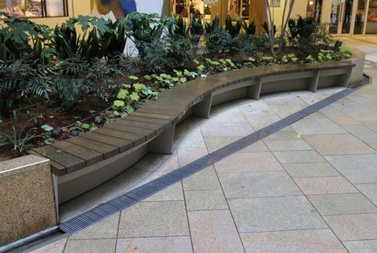

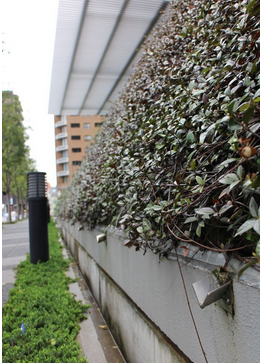

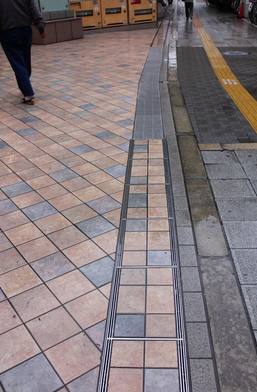

图3 市政人行道和商业场地空间的划分线
3、铺装装饰，并有一定的导向作用

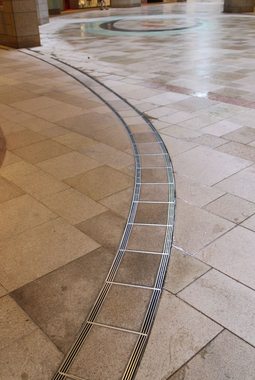

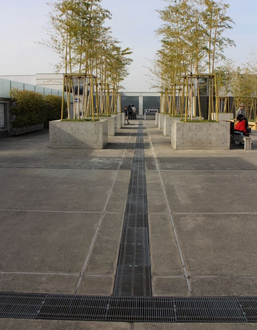

利用排水沟或排水口的直线和点阵特点，以点线结合的形式，起到一定导向和强调作用。（见图4和图5）

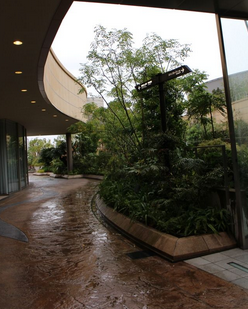

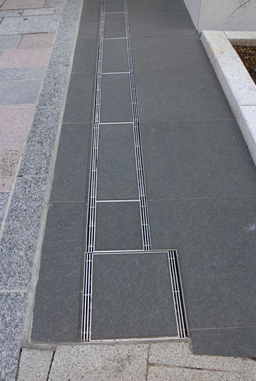

图4 导引建筑入口

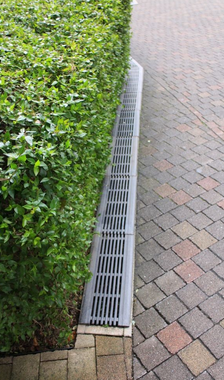

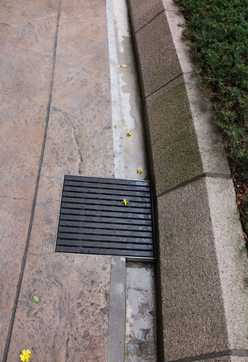

图5 强调环境中心区域
二、排水沟的样式设计与成本控制是密不可分的
按照商业区域对品质的不同要求，决定了排水沟的样式，从而做到了对成本的良好控制。以下按照位置和功能进行分类分析。

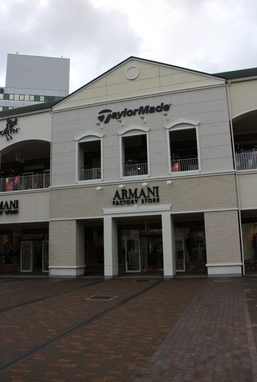

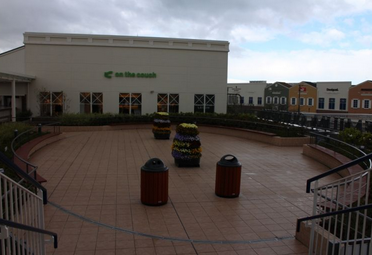

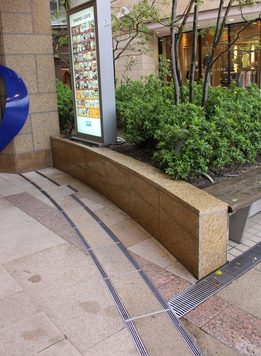

1、地面排水主沟（见图6-图8）

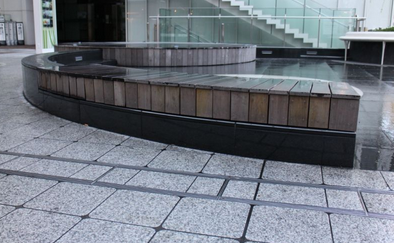

图6
图7
图8
位置： 地面主人流区，多为通行空间，人流较多
分类：地面排水主沟

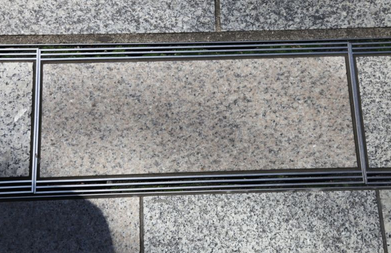

样式： 暗沟，一般采用装饰性侧排式沟盖板，且样式统一。（见图9）
图9
材料： 不锈钢，用材质地坚固耐久，施工质量高，排水沟按照市政标准模块统一加工（经考察，大部分排水沟规格均为统一样式），避免因施工单位不同，而影响施工质量。
2、地面排水辅沟或集水口（见图10和图11）
位置：地面非主人流区，多为休闲空间，人流较少，人行速度较慢
分类：地面排水辅沟或集水口。
样式：一般采用全排式沟盖板，样式规格根据场地功能单独设计。
材料：不锈钢和铸铁，一般需开模加工制作。
图10 铺装边界排水沟
图11建筑入口处设精致的集水口
3、屋面排水主沟(见图12)
位置：上人屋面，人流较多
分类：屋面排水主沟
样式：暗沟，一般采用全排式沟盖板
材料：不锈钢和铸铁
图12建筑入口处设精致的集水口
4、屋面排水辅沟（见图13和图14）
位置：上人屋面，人流较少
分类：屋面排水辅沟
样式：明沟无盖板，局部采用全排式沟盖板
材料：沟体为混凝土
图13屋顶排水明沟
图14屋顶排水明沟局部增设全排式盖板
成本控制与排水沟样式统计表
通过以上表格可以看出，日本景观设计在控制造价时按照功能区域、人流大小确定排水沟的样式。
三、人性化的细节设计无处不在
排水沟细节设计充分考虑人性化，大大增加了人行的舒适度，且材料施工工艺细致，效果品质非常好，以下举出一些范例以供参考。
1、上人屋面通道边界的排水沟一般采用明沟，增设局部盖板主要以增加人行舒适度和避免安全隐患为主，通常有以下几种方式：
1）增设盖板的材料色彩均与其环境主调相同。如与人行通道或休息区交叉时，则采用全排式沟盖板覆盖沟体（见图15和图16），使人行顺畅，如集水检修井口超出明沟范围（见图17），也会增设盖板，避免造成安全隐患，且细部设计考虑安装的稳固性和材料耐久性。
图15人行通道上的明沟增设排水盖板
图16休息区的明沟增设排水盖板
图17集水检修井口上增设排水盖板
2）增设盖板的材料色彩既与环境主调相同，又有警示作用。
屋面道路转角处的明沟增设沟盖板，并用特殊色彩进行装饰，保证人行安全，起到提示作用。（见图18）
图18集水检修井口上增设排水盖板

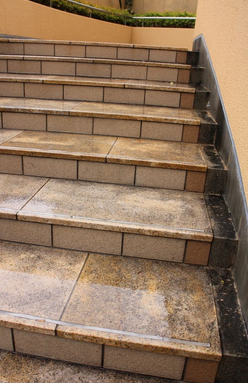

2、台阶排水沟设置在边侧，台阶踏面不易有积水，且沟宽适宜，行人不易绊脚。 （见图19）
图19台阶边沟

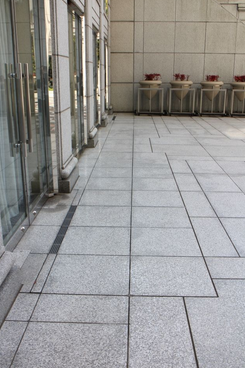

3、排水沟规格设计模数与地砖相同，施工设计相辅相成，施工能做到精确的模砖对缝。（见图20）
图20排水沟规格与地砖模数相同

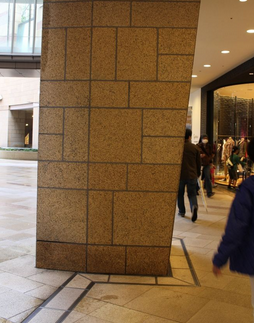

4、排水沟位置选择以不影响场地的整体效果为宜，如沿旗廊柱子内侧布置排水沟（见图21）。
图21排水沟位置应使整体环境美观
5、排水沟检查井位置选择设置在边角隐蔽位置，不破坏排水沟的整体美感。（见图22）
6、排水沟各种接口处理应特殊设计及定制。如地面主沟与辅沟接口处理采用异形加工制品，施工细致（见图22）。如利用地面辅沟，使建筑落水管与地面主沟相连 （见图23）
图22检修口及接口处理
图23建筑落水口与排水沟接口处理
7、其他排水设施的细节设计：

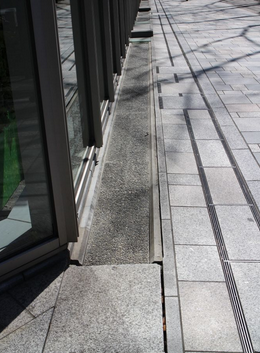

1）建筑散水：采用下凹式设计，利于幕墙雨水快速汇集，底部铺砌透水材料，满足绿建标准，底部管沟与排水沟相连，可加速雨水排放。 (见图24)
图24建筑散水

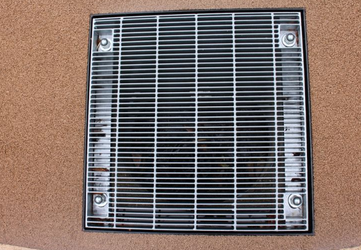

2）集水口：雨水篦子做工精致,有螺丝固定，便于后期维护，不易损坏和丢失。(见图25)
图25集水口雨水篦子样式
3）花池溢水口：立体式种植池，雨水无法快速渗漏时，会从种植池顶部溢出，污染池壁，设溢水口可规避此问题，此细节设计既美观又精致。 （见图26）
图26花池溢水口样式
总结：万达广场项目排水沟设计施工问题解析
1、目前存在问题：
1）样式不统一：
建筑和景观设计方衔接不到位，往往造成排水沟设计效果不理想。
2）施工工艺不统一：
施工工艺完全依赖施工单位队伍水平，竣工开业使用后，破损率高。
3）施工图招标均需各项目公司自行计算成本，成本难以控制且工作效率不高。
2、建议改进方向及解决办法：
1）统一大样标准：
将可以标准化的排水沟形式进行大样统一，同时发送建筑和景观设计院按标准图设计，双方仅进行位置布置和汇水率复核计算即可，避免项目对接不到位。
2）制定施工工艺标准：
固化施工工艺流程，可模块化生产加工，并可减少后期维护成本。
3）统一定额设计标准：
大样标准化后统一定额设计标准，成本部套用定额计算，加强成本控制。
笔者通过考察，看到目前工作管控中的不足之处，并将考察成果分项进行总结后运用到各项目中，在控制环境整体的同时更加关注景观细节，在控制成本的同时更加注重广场的人性化设计，使万达广场的环境品质可以不断地持续提升，也为购物者营造更加舒适的商业环境。
