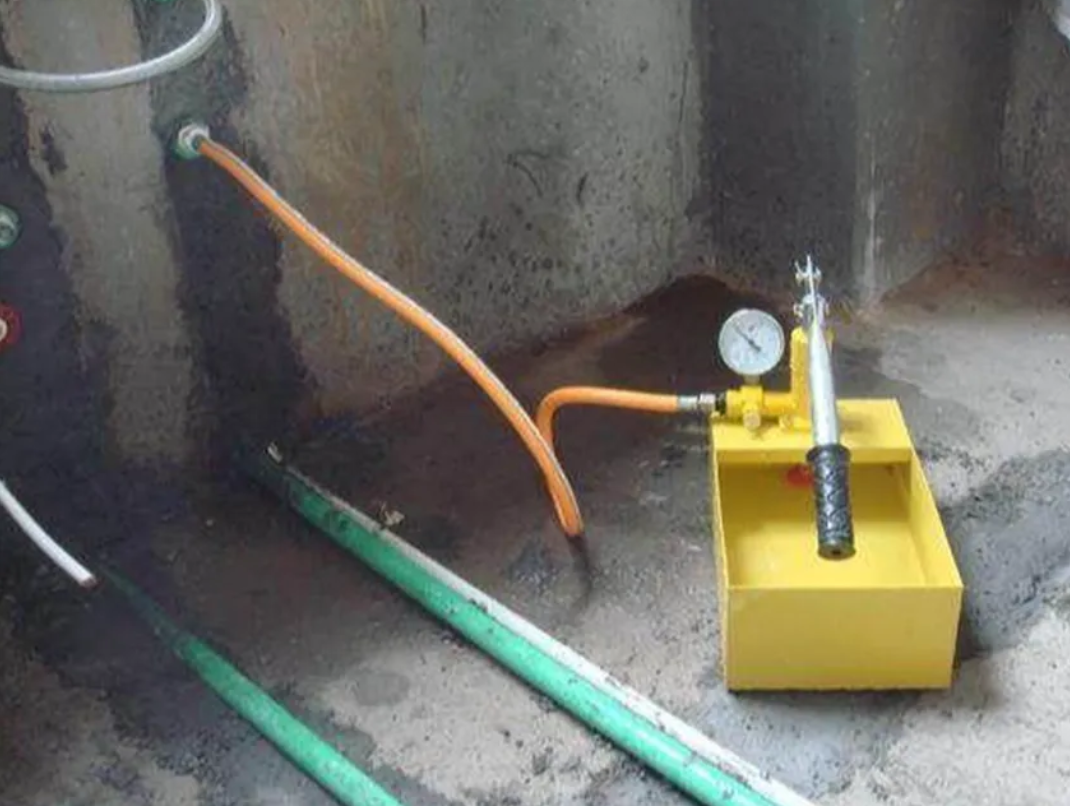

干过竣工验收的资料员都有同感：方案、交底、隐蔽验收都好说，真正卡住归档的，往往是那几本"试验记录"。原因很简单——试验记录是唯一需要用数据说话的资料，压力多少、稳压多久、压降多少、谁在现场看着，审查人员一眼就能看出真假。 更麻烦的是，给排水及采暖工程涉及的系统多、材质杂，塑料管和金属管的判定标准不一样，室内和室外的允许压降不一样，承压和非承压干脆是两套试验方法。稍不留神，就把记录做成了"看着像、实则错"的样子。 本文按《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002 的条款脉络，把建筑给排水及采暖工程必须编制的试验记录梳理成一张清单，并附上填表要点和高频翻车点，供施工单位资料员、质量员在项目开工时对照建立台账。 一、先抓住一条总纲：承压的做水压，非承压的做灌水 GB 50242-2002 第 4.2.1 条的备注里有一句话，堪称整个试验体系的"总纲"： 各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。 这一句话决定了资料目录的骨架： 1.承压系统——室内给水、热水供应、采暖、室外给水管网、消防水泵接合器及室外消火栓、室外供热管网、锅炉汽水系统，全部走水压试验记录； 2.非承压系统——隐蔽或埋地排水管道、室内雨水管道、敞口水箱、卫生器具、室外排水管道，全部走灌水（满水）试验记录。 很多资料员一接手就问"一共要几份记录"，其实应该先问"这个系统承压不承压"。方向错了，后面写得再漂亮也是返工。 二、灌水（满水）试验：五类对象，一个都不能少 1. 隐蔽或埋地的排水管道（第 5.2.1 条） 隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检验方法是：满水 15min 水面下降后，再灌满观察 5min，液面不降、管道及接口无渗漏为合格。 2. 室内雨水管道（第 5.3.1 条） 安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗，灌水试验持续 1h，不渗不漏为合格。注意是"每根立管"，不是抽查一根。 3. 敞口水箱的满水试验与密闭箱罐的水压试验（第 13.3.4 条） 敞口箱、罐安装前应做满水试验，静置 24h 观察不渗不漏；密闭箱、罐则不同，应以工作压力的 1.5 倍作水压试验，且不得小于 0.4MPa，在试验压力下 10min 压力不降、不渗不漏为合格。 这两者最容易搞反：敞口做满水，密闭做水压，记录和方案里一定要写清箱罐类型。 4. 卫生器具（第 7.2.2 条） 卫生器具交工前应做满水和通水试验：满水后各连接件不渗不漏；通水试验给、排水畅通。这两项要同时做、同时记，只做通水不算完成。 5. 室外排水管道（第 10.2.2 条） 埋设前必须做灌水试验和通水试验，按排水检查井分段试验，试验水头以试验段上游管顶加 1m，时间不少于 30min，逐段观察，排水应畅通、无堵塞、管接口无渗漏。 三、水压试验：参数最容易写错的"重灾区" 1. 室内给水管道（第 4.2.1 条） 各种材质的给水管道系统试验压力均为工作压力的 1.5 倍，且不得小于 0.6MPa。 (1)金属及复合管：在试验压力下观测 10min，压力降不应大于 0.02MPa，然后降至工作压力进行检查，应不渗不漏； (2)塑料管：在试验压力下稳压 1h，压力降不得超过 0.05MPa，然后在工作压力的 1.15 倍状态下稳压 2h，压力降不得超过 0.03MPa，同时检查各连接处不得渗漏。 最常见的错误有两个：把金属管的"10min／0.02MPa"套到塑料管上；或者只记了塑料管第一段 1h 稳压，漏掉第二阶段"1.15 倍稳压 2h"。 2. 热水供应管道（第 6.2.1 条） 热水供应系统安装完毕、管道保温之前应进行水压试验。设计未注明时，试验压力为系统顶点的工作压力加 0.1MPa，同时在系统顶点的试验压力不小于 0.3MPa。判定标准：钢管或复合管道系统试验压力下 10min 内压力降不大于 0.02MPa，降至工作压力检查压力不降且不渗不漏；塑料管道系统试验压力下稳压 1h 压降不超过 0.05MPa，再在工作压力的 1.15 倍状态下稳压 2h，压降不超过 0.03MPa，连接处不得渗漏。 3. 采暖地盘管 低温热水地板辐射采暖系统地面下敷设的盘管，隐蔽前必须进行水压试验，试验压力为工作压力的 1.5 倍且不小于 0.6MPa，稳压 1h 内压力降不大于 0.05MPa 且不渗不漏。地盘管属于隐蔽工程，这份记录必须与隐蔽验收记录配套归档，编号互相呼应。 4. 采暖管道（第 6.2.1 条） 采暖系统安装完毕、管道保温之前进行水压试验。设计未注明时，三种情况要分清楚： 蒸汽、热水采暖系统：以系统顶点工作压力加 0.1MPa 做水压试验，同时系统顶点的试验压力不小于 0.3MPa； 高温热水采暖系统：试验压力为系统顶点工作压力加 0.4MPa； 使用塑料管及复合管的热水采暖系统：以系统顶点工作压力加 0.2MPa 做水压试验，同时系统顶点的试验压力不小于 0.4MPa。 判定：使用钢管及复合管的，试验压力下 10min 内压力降不大于 0.02MPa，降至工作压力后检查不渗不漏；使用塑料管的，试验压力下 1h 内压力降不大于 0.05MPa，再降压至工作压力的 1.15 倍稳压 2h，压力降不大于 0.03MPa，各连接处不渗不漏。 5. 室外给水管网（第 9.2.5 条） 必须进行水压试验，试验压力为工作压力的 1.5 倍且不小于 0.6MPa。管材为钢管、铸铁管时，试验压力下 10min 内压力降不应大于 0.05MPa，然后降至工作压力进行检查，压力应保持不变、不渗不漏；管材为塑料管时，试验压力下稳压 1h 压力降不大于 0.05MPa，然后降至工作压力检查，压力保持不变、不渗不漏。 注意：这里金属管的允许压降是 0.05MPa，与室内给水的 0.02MPa 不同，别把两张表抄串了。 6. 消防水泵接合器及室外消火栓系统（第 9.3.1 条） 必须进行水压试验，试验压力为工作压力的 1.5 倍且不小于 0.6MPa，试验压力下 10min 内压力降不应大于 0.05MPa，然后降至工作压力进行检查，压力应保持不变、不渗不漏。 7. 室外供热管网（第 11.3.1 条） 必须进行水压试验，试验压力为工作压力的 1.5 倍且不小于 0.6MPa，试验压力下 10min 内压力降不应大于 0.05MPa，然后降至工作压力检查，应不渗不漏。 8. 消火栓管道（两套依据要分清） 按 GB 50974-2014《消防给水及消火栓系统技术规范》第 12.4.2～12.4.4 条： 水压强度试验：测试点应设在系统管网的最低点；对管网注水时应将空气排净，并缓慢升压，达到试验压力后稳压 30min，管网应无泄漏、无变形，且压力降不应大于 0.05MPa； 严密性试验：试验压力应为系统工作压力，稳压 24h，应无泄漏。 按 GB 50242-2002：消火栓管道应在系统安装完毕后做全系统的静水压试验，试验压力为工作压力加 0.4MPa、最低不小于 1.4MPa，2h 无渗漏为合格；如在冬季结冰季节不能用水试验，可采用 0.3MPa 压缩空气试压，压力保持 24h 不降为合格。 9. 锅炉 锅炉的汽、水系统安装完毕后必须进行水压试验，具体参数按设备技术文件及专项方案执行，资料中应附方案与厂家要求。 四、冲洗、通球、试射：三个最容易被漏掉的收尾试验 1. 冲洗与清扫（第 8.6.2、8.6.3、9.2.7、9.3.1、11.3.2 条） 系统试压合格后，应对系统进行冲洗并清扫过滤器及除污器。检验方法是现场观察，直至排出水不含泥沙、铁屑等杂质，且水色不浑浊为合格。 常见疏漏：只做了试压记录没有冲洗记录；或者冲洗记录里没有"过滤器、除污器已清扫"的表述。 2. 通球试验（第 5.2.5 条） 通球试验应在室内排水及卫生器具等安装全部完毕、通水检查合格后进行，排水水平干管、主立管应进行 100% 通球试验。 (1)试球直径应不小于排水管道管径的 2/3； (2)应采用体轻、易击碎的空心球体，通球率必须达到 100%。 做法：排水立管自顶部将试球投入，在立管底部引出管出口处检查，通水将试球冲出；横干管及引出管在检查管段始端投入，通水冲至引出管末端排出，室外检查井（结合井）处加临时网罩截住取出。试球不通要及时清理堵塞物并重新试验，直至合格。 3. 消火栓试射（第 4.3.1 条） 室内消火栓试射是为检验其使用效果，不能逐个试射，故选取有代表性的三处：屋顶层（或水箱间内）试验消火栓一处，首层取两处。 屋顶试验消火栓试射可测出流量和压力（充实水柱）；首层两处消火栓试射可检验两股充实水柱同时到达消火栓应到达的最远点的能力。要求栓口静压不大于 0.8MPa、栓口动压不大于 0.5MPa，达到设计要求为合格。 五、资料员填记录：八个必查项 1. 试验对象写"范围"不写"感觉"：写明××层××轴至××轴、××系统、管径、材质、管道长度，避免"部分管道""若干系统"这类模糊表述。 2. 试验压力要能验算：把"工作压力 ×1.5 且不小于 0.6MPa"的算式或依据写进记录，不要只留一个孤零零的数字。 3. 稳压时间与允许压降必须成对出现：10min／0.02MPa、1h／0.05MPa、2h／0.03MPa、30min／0.05MPa、24h 无泄漏，缺一项就不完整。 4. 结论用语与规范一致：写"不渗不漏""压力降不大于××MPa""判定合格"，不要写"基本合格""未见异常"。 5. 仪表要交代：压力表量程、精度等级、检定有效期，最好附检定证书复印件。 6. 时间逻辑链要顺：灌水在隐蔽前、水压在保温前、冲洗在试压合格后、通球在通水检查合格后、试射在系统完工后——顺序颠倒就是硬伤。 7. 签证齐全：施工、监理（建设）单位签字盖章，试验人、记录人、见证人分别签署，不要代签。 8. 影像留痕：试压表读数、投球过程、试射现场照片，与记录同编号归档，形成证据链。 六、十个高频翻车点（建议打印贴在资料室） 1. 塑料管套用金属管的"10min／0.02MPa"判定标准； 2. 漏掉塑料管"工作压力 1.15 倍稳压 2h"的第二阶段； 3. 室内给水的 0.02MPa 与室外给水的 0.05MPa 相互抄串； 4. 灌水试验在回填或隐蔽之后才补做； 5. 卫生器具只做通水、不做满水； 6. 敞口箱罐与密闭箱罐的试验方式搞反（满水 vs 1.5 倍水压）； 7. 采暖管道三种系统的试验压力取值不分（＋0.1／＋0.4／＋0.2）； 8. 只做强度试验，漏掉消火栓系统 24h 严密性试验； 9. 通球试验覆盖率不是 100%，或试球直径不足管径的 2/3； 10. 试压合格后没有冲洗记录，也没有清扫过滤器和除污器。 七、给资料负责人的三条建议 第一，开工就建"试验台账"。 按系统列出应做试验、计划时间、责任人、依据条款，做完一项销一项，避免竣工前集中"补作业"。 第二，把试验参数写进施工方案。 试验压力、稳压时间、合格判据先在方案里固化，记录才有据可依，监理审核也快。 第三，做到"四对口"。 试验记录与隐蔽验收记录、检验批验收记录、影像资料在时间、部位、编号、参与人上保持一致，审查一次通过。
