某七层民用住宅楼给排水毕业设计说明书及图纸

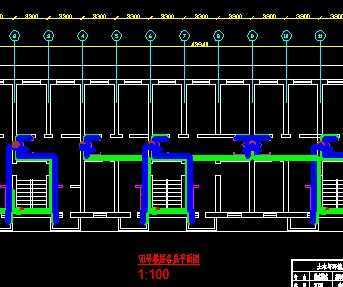

介绍：本设计是XXX七层民用住宅楼的建筑给排水设计，主要包括给水系统、排水系统和消防系统三个部分。给水系统采用分区供水，一到四层为低区，由市政管网直接供水。五层到七层为高区，采用上行下给的供水方式，由地下车库的供水泵供水到屋顶的高位水箱，再由高位水箱向高区管网供水；排水系统采用的是污、废分流制，底层单独排水，排水立管仅设伸顶通气管，污水再经化粪池处理后排向市政污水管网；消防系统设计成消火栓灭火系统，火灾初期10min的水由消防水箱供给，正常供水由消防水泵从贮水池内抽取。给水管和排水管分别采用PP—R管和UPVC管，消防系统和热水系统都采用镀锌钢管。设计过程进行了各系统方案的确定、平面布置和计算,以及各种设备的选型。最后用CAD绘制了各个系统的平面施工图和系统轴侧图。
