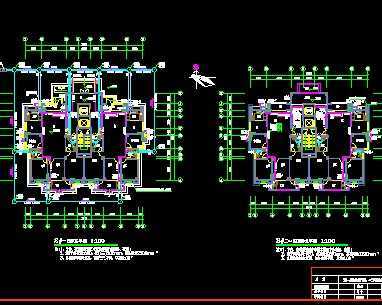

某高层建筑给排水工程毕业设计说明书及图纸

介绍：本次设计为某高层建筑建筑给水排水工程设计，设计的主要任务是对2#住宅楼及地下室（平时）进行给水排水设计。设计的主要内容：建筑给水工程设计、建筑排水工程设计、建筑消防工程设计、室外化粪池设计和地下室加压泵房设计。本工程建筑高度为54m，共18层。给水系统采取分区给水方式，1～4层市政管网供水，5～18层变频加压泵供水，均采用下行上给方式。消防系统包括建筑室内的消火栓系统布置、地下室的自动喷淋系统布置、发电机房及储油间的自动水喷雾系统布置。在2#屋顶设置20m2消防水箱，地下室设360㎡消防水池。排水系统包括生活污、废水排放，雨水排放和空调冷凝水排放。室内污水与废水单独排放，室外合流至化粪池。
