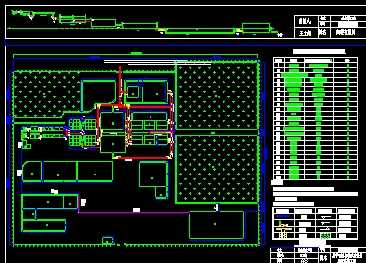

介绍： 1.本设计为某20万吨给水厂的一期工程，即10万吨给水厂设计。 2.若想要改成20万吨给水厂设计，只需在本图的预留用地上把已画好的图纸部分复制、粘贴，基本不需改动即可。 3.其中包含计算书！！！！ 4.可以作为大学生课程设计使用，非常方便。 1 总论 4 1.1设计任务及要求 4 1.2基本资料 4 1.2.1水厂规模 4 1.2.3厂区地形 4 1.2.4工程地质资料 4 1.2.5水文及水文地质资料 4 1.2.6气象资料 4 2总体设计 5 2.1净水工艺流程的确定 5 2.2处理构筑物及设备型式选择 5 2.2.1药剂溶解池 5 2.2.2混合设备 5 2.2.3反应池 5 2.2.4沉淀池 5 2.2.5滤池 6 2.2.6消毒方法 6 3混凝沉淀 6 3.1 混凝剂投配设备的设计 6 3.1.1溶液池 7 3.1.2溶解池 7 3.1.3投药管 8 3.2 混合设备的设计 8 3.2.1设计流量 8 3.2.2设计流速 8 3.2.3混合槽尺寸计算 8 3.2.4混合时间 10 3.2.5校核GT值 10 3.3 反应设备的设计 10 3.3.1平面布置 10 3.3.2平面尺寸计算 11 3.3.3栅条设计 11 3.3.4竖井隔墙孔洞尺寸 12 3.3.5各段水头损失 13 3.3.6各段停留时间 14 3.3.7水力校核 14 3.4 沉淀澄清设备的设计 15 3.4.1设计水量 15 3.4.2沉淀池面积 16 3.4.3池体高度 16 3.4.4复核管内雷诺数及沉淀时间 16 3.4.5配水槽 17 3.4.6集水系统 17 3.4.7排泥 18 4过滤 18 4.1滤池的布置 18 4.2滤池的设计计算 18 4.2.1设计水量 18 4.2.2冲洗强度 18 4.2.3池体设计 19 4.2.4反冲洗管渠系统 20 4.2.5滤池管渠的布置 22 4.2.6反洗空气的供给 26 4.2.7水头损失 28 5污泥处理 28 5.1排泥水处理系统的计算（污泥浓缩池及脱水机房） 28 5.2设计参数 29 6消毒 29 6.1加药量的确定 29 6.2加氯间的布置 30 7其他设计 30 7.1清水池的设计 30 7.2吸水井的设计 30 7.3二泵房的设计 30 7.4辅助建筑物面积及人员设计 31 8水厂管线 31 8.1给水管线 31 8.2排水管线 31 8.3电缆沟 31 8.4加药管线 31 8.5自来水管线 32 9道路及其它 32 9.1道路宽度设计 32 9.2绿化布置 32 9.3照明 32 9.4围墙 32 10水厂总体布置 32 10.1水厂的平面布置 32 10.2水厂的高程布置 32 11技术经济分析 33 12设计体会 35 参考文献 35
