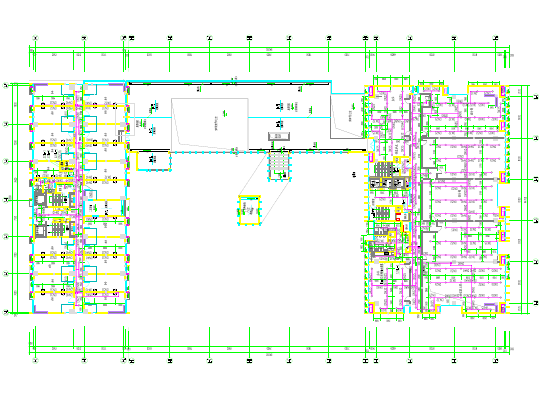

介绍： 本设计为xx新办公大厦的建筑给排水设计。地上部分包括南楼十层、北楼十一层、裙房二层、地下室二层。总面积为7890 ，最大建筑高度59.6m其中地上部分均为办公楼，为中危I级；地下部分按平时战时设计，平时为地下车库，战时为一个核六级人员掩蔽所，遮掩人数为1400人。所以本工程消防给水按一类办公楼设计。 本设计包括给水系统、排水系统、雨水系统、消防系统、喷淋系统、人防地下室设计。 给水系统采用分区供水，在竖向上分为三区：一区为-1F-2F；二区为南楼3F-8F、北楼3F-7F；三区为南楼9F及9F以上、北楼为8F及8F以上。其中一区用市政给水管网下行上给方式供水，其中市政压力为0.3Mpa；二区采用低区叠压供水设备下行上给方式供水，其中可利用的有效市政压力取0.2Mpa，计算得出低区所需压力为0.516MPa；三区采用高区叠压供水设备下行上给方式供水，其中可利用的有效市政压力为0.2Mpa，计算得出高区所需压力为0.732Mpa。其中北楼十一层有19间单独办公室配备单独卫生间，为了日后改造需要，楼下均预留孔洞。从室外引入三根给水管：一根接市政供水管为一区及人防给水供水；一根为二次加压进水管，为低区高区加压供水；还有一根为消防水池进水管。主要的卫生器具有大便器、小便器、洗涤池、洗脸盆及淋浴器。配水管入口设置阀门、水表，低区、高区配水管入口设置支管减压阀调至0.2Mpa，并在低区、高区的配水管最高点设置自动排气阀。在地下室排污间给水龙头及绿化给水口处设置真空破坏器。
