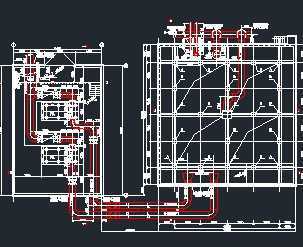

介绍： 该水泵房仅为某工业设备冷却用水而建立 1.本设计为循环水泵站给排水施工图设计.循环水经1组水泵加压后送至设备,回水靠余压上冷却塔进行冷却,冷却后循环使用.循环水泵二台开一备一,水量1400m3/h.2组泵为潜污泵1台. 2.水泵站室内地坪为0.000,水泵站室内外标高差为200mm. 3.管道标高:给水管指管中心,泄水管、溢流管指管内底.，为相对标高. 4.管材及接口:图中管道均采用焊接钢管,DN≥50焊接接口,DN<50丝扣连接. 5.管道防腐:明装或管沟内管道除锈后刷樟丹一道,再刷色漆二道;埋地钢管做加强防腐. 6.水泵安装应按照有关施工验收规范要求进行. 7.管道和阀门应设支架或支墩,不得让水泵承受其力. 8.水泵出水管上应安装压力表. 9.水泵、电机连轴器应安装防护罩. 10.水池壁上的防水套采用柔性防水套管（A型），密封圈采用Ⅰ型密封圈，套管制作参见标准图集02S404.防水套管应与土建配合施工.各种管道零件参见标准图集02S403.11.水泵基础应与设备核对尺寸后,方可施工.12.管道试压:试验压力为0.9MPa,在10分钟内不渗不漏,10分钟压力降<0.05MPa为合格.13.施工完毕后池内所有钢件均刷环氧树脂漆二遍.14.未尽事项施工请遵守给排水施工及验收规范.
