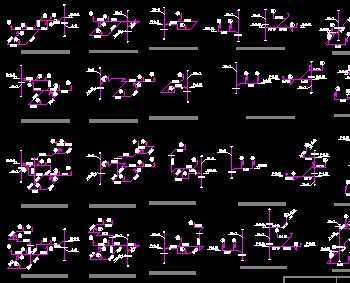

介绍： 部分设计说明： 一、项目内容：总建筑面积30万平米，新建数栋住宅楼，地上6-8层，地下1层，框架结构 二、设计内容：室内给水、热水、中水、排水、消防系统的设计。 四、给水： 1.从小区北侧引入一根DN200的市政给水管，供本小区内各楼用水，工作压力为0.18MPa。5#楼生活用水最高日用水量为23.23 m/d，最大小时用量为2.42m/h。 2．生活给水分为两个区：三层以下由室外市政给水管直接供给；四层以上由变频加压泵组供给。在小区内8#楼地下二层生活泵房里设18m 的生活水箱一个，生活加压水泵CMG65-234B三台（二用一备）。供水压力为0.5MPa，进户压力不大于0.35MPa。 五、热水： 1. 生活热水水源为地热水，经过处理后直接供水。水质符合现行的《生活饮用水卫生标准》的要求。 2. 24h集中提供60℃生活热水，生活热水耗热量为132.8KW，热水量为2.04m/h。入口需要压力为0.4MPa. 3.楼内采用立管循环，室外采用同程布置系统。楼内生活热水不分区。 4.每个楼设一个室外水表井，计量整个楼的热水用水量。各用户均设水表计量，采用磁卡式水表。
