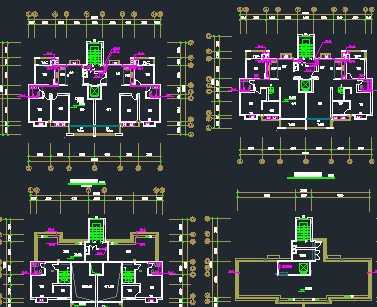

介绍： 该工程为建筑面积为2780平方米，建筑高度36米.百江花园小区生活给水分为高区和市政(低区)两个区,高低两个区均采用无负压加压设备加压,小区内的高低区生活给水泵房和消防水池泵房暂定于25#楼的半地下室.根据总图和甲方提供的要求本小区一、二、三、四期均按普通住宅考虑设计整个给排水及消防系统，25#楼地下室喷淋泵只考虑地下车库喷淋系统和小区高层住宅下的商业网点喷淋，如总图有调整或其他原因增设喷淋系统的，甲方需通知设计方修改设计。 四系统简介: 本设计包括生活给水系统、生活污水系统、室内消火栓系统及灭火器配置. 1.生活给水系统： 1)水源：本建筑供水水源为城市自来水。 2)水表箱设于楼梯间。 3)给水管穿楼板需设比它大两号的钢套管，高出地面50mm。 2.生活污水系统：本工程采用污、废合流制,室污、废水重力自流排入室外污水管。 1)排水采用单立管排水系统. 2)污水经化粪池处理后排入市政污水管网. 4.雨水和冷凝水系统： 1)雨水和冷凝水系统详见建筑专业. 2)大于等于DN100UPVC管室内穿楼板时设阻火圈,穿屋面预埋防水套管,套管高出屋面50mm. 3)室外地面雨水经雨水口由室外雨水管汇集排至市政雨水管. 5.室内消火栓给水系统: 1)室内消火栓用水量为10L/S,火灾延续时间2h.室内消火栓需储备水量72立方米.
