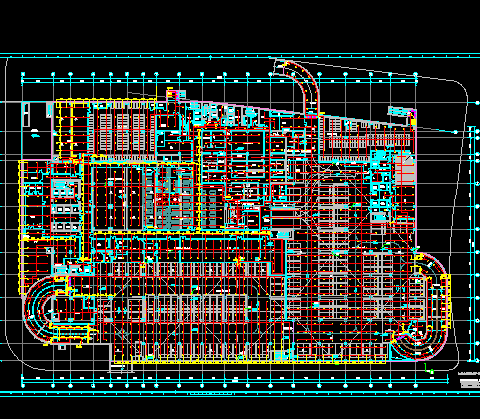

介绍： 本工程为漕河泾开发区新建酒店西区W19－1地块商品房项目。基地面积：26708平方米，总建筑面积92403平方米,其中地上部分65032平方米,地下部分27371平方米。本工程地上建筑由酒店、公寓式办公、写字楼三栋塔楼，以及连接酒店和公寓式办公的裙房组成。其中酒店22层，高度为87.8米，公寓式办公9层，高度39.5米，裙房3层，高15.7米。裙房和塔楼之间设有设备夹层。酒店部分总客房数为384间，公寓式办公设计人数150人。办公楼17层，高69.5米；地下部分共两层，高度为9.3米。 本工程给排水设计标高与建筑图一致，底层地坪为±0.00，相当于绝对标高5.30；标高以米计，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。 本工程给排水设计包括室内外给水系统、排水系统、消防系统。 新建高层商业办公楼给排水及消防设计施工图纸包括：地下层给排水展开图、地下一层平面图、地下一层平面图、地下层消火栓,喷淋系统展开图、地下二层平时平面图、地下二层战时平面图……
